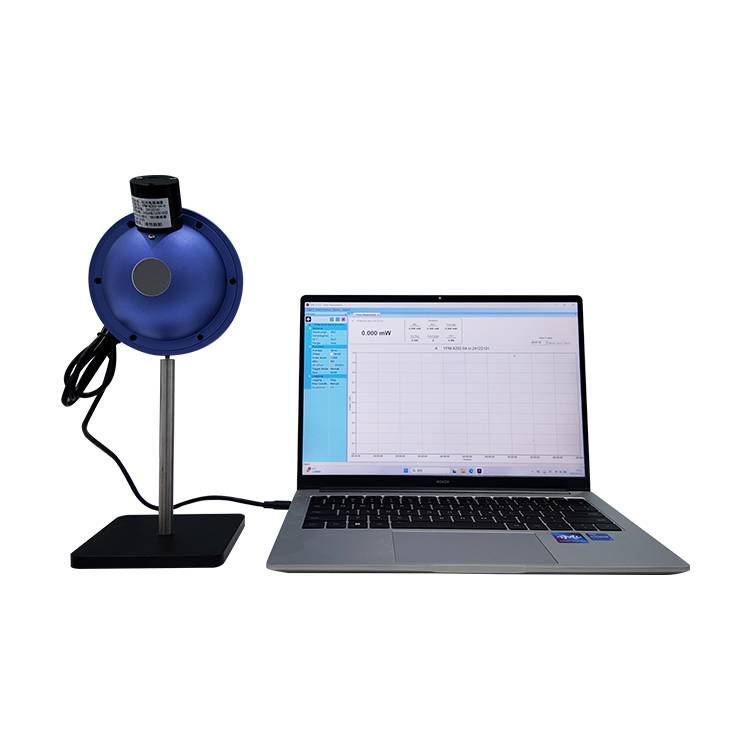

积分球功率测试仪

简介

景颐光电积分球功率测试仪的积分球采用优质的PTFE高漫反射涂层和独特的几何设计结构，使测试光源不受光束偏振和发散角的影响，通过专业的软件输出测量结果可以准确测定光源的光功率。积分球开口和直径皆可根据具体需求定制。针对一些特殊的应用，我们可通过增加衰减片进行衰减，通过专业软件同时分析光源功率实时情况，该系统的校准可溯源至国家标准技术研究院（NIST)。

特点

●能够准确有效收集高度发散光源的功率

● 测量速度快，可用于在线实时检测

● 专用软件可以一键获取光功率数据

● 积分球与光功率探头一起校准

●出厂溯源标定，功率准确性优于1%

应用

激光

激光二极管

激光二极管组件

发散的单色光源

脉冲激光功率

用于紫外-可见-近红外波段的激光器：

用于可见-近红外波段的激光器：

用于近红外波段的激光器：

产品配置：

可选配件

注：实际可测试功率取决于积分球内部涂层或材料的热极限值。更多信息请联系我们技术销售人员

型号 JYPM-50-US JYPM-84-US JYPM-100-US JYPM-125-US JYPM-150-US

适用波长范围 200-1100nm 200-1100nm 200-1100nm 200-1100nm 200-1100nm

测量时间 0.2ms 0.2ms 0.2ms 0.2ms 0.2ms

积分球涂层 PTFE PTFE PTFE PTFE PTFE

积分球直径 50mm 84mm 100mm 125mm 150mm

探测口径 13mm 25.4mm 25.4mm 25.4mm 25.4mm

低功率激光 1nw-0.01w 1nw-0.01w 1nw-0.01w 1nw-0.01w 1nw-0.01w

中功率激光 100nw-1w 100nw-1w 100nw-1w 100nw-1w 100nw-1w

高功率激光 10mw-100w 10mw-100w 10mw-100w 10mw-100w 10mw-100w

不确定度 ±5% ±5% ±5% ±5% ±5%

线性度 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%

均匀性 ±2% ±2% ±2% ±2% ±2%

功率探头溯源标定 NIST NIST NIST NIST NIST

通讯接口 USB2.0 USB2.0 USB2.0 USB2.0 USB2.0

工作温度 5℃-50℃ 5℃-50℃ 5℃-50℃ 5℃-50℃ 5℃-50℃

相对湿度 ＜70%RH ＜70%RH ＜70%RH ＜70%RH ＜70%RH

型号 JYPM-50-VS JYPM-84-VS JYPM-100-VS JYPM-125-VS JYPM-150-VS

适用波长范围 380-1100nm 380-1100nm 380-1100nm 380-1100nm 380-1100nm

测量时间 0.2ms 0.2ms 0.2ms 0.2ms 0.2ms

积分球涂层 PTFE PTFE PTFE PTFE PTFE

积分球直径 50mm 84mm 100mm 125mm 150mm

探测口径 13mm 25.4mm 25.4mm 25.4mm 25.4mm

低功率激光 1nw-0.01w 1nw-0.01w 1nw-0.01w 1nw-0.01w 1nw-0.01w

中功率激光 100nw-1w 100nw-1w 100nw-1w 100nw-1w 100nw-1w

高功率激光 10mw-100w 10mw-100w 10mw-100w 10mw-100w 10mw-100w

不确定度 ±5% ±5% ±5% ±5% ±5%

线性度 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%

均匀性 ±2% ±2% ±2% ±2% ±2%

功率探头溯源标定 NIST NIST NIST NIST NIST

通讯接口 USB2.0 USB2.0 USB2.0 USB2.0 USB2.0

工作温度 5℃-50℃ 5℃-50℃ 5℃-50℃ 5℃-50℃ 5℃-50℃

相对湿度 ＜70%RH ＜70%RH ＜70%RH ＜70%RH ＜70%RH

型号 JYPM-50-IS JYPM-84-IS JYPM-100-IS JYPM-125-IS JYPM-150-IS

适用波长范围 800-1650nm 800-1650nm 800-1650nm 800-1650nm 800-1650nm

测量时间 0.2ms 0.2ms 0.2ms 0.2ms 0.2ms

积分球涂层 PTFE PTFE PTFE PTFE PTFE

积分球直径 50mm 84mm 100mm 125mm 150mm

探测口径 13mm 25.4mm 25.4mm 25.4mm 25.4mm

低功率激光 1nw-0.01w 1nw-0.01w 1nw-0.01w 1nw-0.01w 1nw-0.01w

中功率激光 100nw-1w 100nw-1w 100nw-1w 100nw-1w 100nw-1w

高功率激光 10mw-100w 10mw-100w 10mw-100w 10mw-100w 10mw-100w

不确定度 ±5% ±5% ±5% ±5% ±5%

线性度 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%

均匀性 ±2% ±2% ±2% ±2% ±2%

功率探头溯源标定 NIST NIST NIST NIST NIST

通讯接口 USB2.0 USB2.0 USB2.0 USB2.0 USB2.0

工作温度 5℃-50℃ 5℃-50℃ 5℃-50℃ 5℃-50℃ 5℃-50℃

相对湿度 ＜70%RH ＜70%RH ＜70%RH ＜70%RH ＜70%RH

积分球

功率计

光纤

分析测试软件

探测器前端衰减器

探测器前端衰减器
