一、产品简介

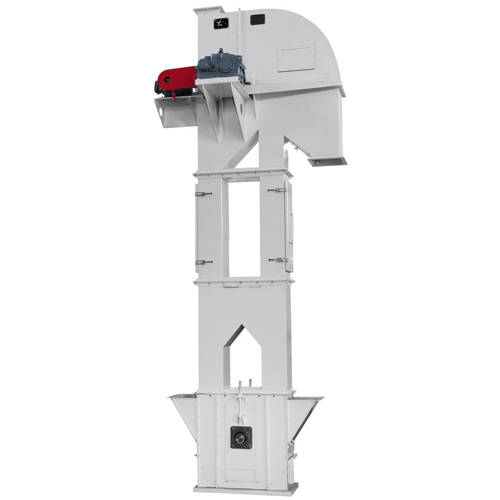

TD、D型斗式提升机，采用橡胶带作牵引构件，具有规格多、输送量大、提升高度高、运行平稳、寿命长等优点。机壳经折边、焊接，刚性好，外形美观。如果采用耐热式胶带，则被输送物料的温度可达150℃，适宜输送无(或小)磨琢性的散状物料，不适于输送大块的、高度琢性及掏阻力大的物料。
二、TD型主要技术参数
提升机型号 | TD100 | TD160 | TD250 | TD315 | ||||||||||||
料斗型式 | Q | H | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd | ||
输送量m3/h | 4 | 7.6 | 9 | 16 | 16 | 27 | 20 | 36 | 38 | 59 | 28 | 50 | 42 | 67 | ||
料斗 | 斗容 | L | 0.15 | 0.3 | 0.49 | 0.9 | 1.12 | 1.9 | 1.22 | 2.24 | 3.0 | 4.6 | 1.95 | 3.55 | 3.75 | 5.8 |
斗距 | mm | 200 | 280 | 350 | 360 | 450 | 400 | 500 | ||||||||
传动滚筒直径 | mm | 400 | 500 | |||||||||||||
从动滚筒直径 | mm | 315 | 400 | |||||||||||||
料斗运行速度 | m/s | 1.4 | 1.6 | |||||||||||||
传动滚筒转速 | r/min | 67 | 61 | |||||||||||||
提升机型号 | TD400 | TD500 | TD630 | ||||||||||
料斗型式 | Q | H | Zd | Sd | Q | H | Zd | Sd | H | Zd | Sd | ||
输送量m3/h | 40 | 76 | 68 | 110 | 63 | 116 | 96 | 154 | 142 | 148 | 238 | ||
料斗 | 斗容 | L | 3.1 | 5.6 | 5.9 | 9.4 | 4.84 | 9.0 | 9.3 | 14.9 | 14 | 14.6 | 23.5 |
斗距 | mm | 480 | 560 | 500 | 625 | 710 | |||||||
传动滚筒直径 | mm | 630 | 800 | ||||||||||
从动滚筒直径 | mm | 500 | 630 | ||||||||||
料斗运行速度 | m/s | 1.8 | 2.0 | ||||||||||
传动滚筒转速 | r/min | 55 | 48 | ||||||||||
三、D型主要技术参数
| 型号项目 | D160 | D250 | D350 | D450 | |||||
S | Q | S | Q | S | Q | S | Q | ||
输送量(m3/h) | 8 | 3.1 | 21.6 | 11.8 | 42 | 25 | 69.5 | 48 | |
料斗 | 容量(L) | 1.1 | 0.65 | 3.2 | 2.6 | 7.8 | 7.0 | 14.5 | 15 |
斗距(mm) | 300 | 400 | 500 | 640 | |||||
输送胶带 | 宽度(mm) | 200 | 300 | 400 | 500 | ||||
层数 | 4 | 5 | 5 | 5 | |||||
外胶层厚(mm) | 1.5/1.5 | 1.5/1.5 | 1.5/1.5 | 1.5/1.5 | |||||
传动滚筒转速(r/min) | 51 | 51 | 38 | ||||||
料斗运行速度(m/s) | 1.068 | 1.335 | 1.335/1.25 | 1.25 | |||||
驱动功率(kW) | 4 | C1 | 4 | C1 | 7.5 | C1 | 7.5 | ||
C2 | 7.5 | C2 | 11 | C2 | 11 | ||||
提升高度(H) | 4.82-30.2 | 4.48-30.08 | 4.3-30.3 | 4.54-29.5 | |||||
允许一般物料的**块度 | 25mm | 35mm | 45mm | 55mm | |||||
