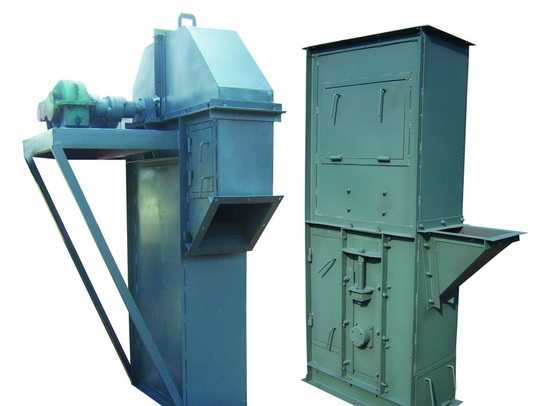

TH、HL斗式提升机

TH、HL

直接联系

江苏恒达电力石化设备有限公司

产品规格型号

参考报价：

面议

型号：

TH、HL

关注度：

1790

范围（量程或细度）：

产品介绍

一、产品简介
◆提升机环形链采用低合金钢锻制，并经渗碳淬火，具有很高的抗拉强度和耐磨性能，使用寿命长。
◆采用组装式链轮，由轮体、轮缘用高强度螺栓联接而成，在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，节省材料，降低费用。
◆驱动装置采用带异型辊逆止器之减速电机，逆止可靠、噪声小，运转平稳、可靠。
◆采用重力或弹簧自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时在料斗遇到偶然因素引起“卡壳”现象时，有一定的容让性，有效地保护下部驱动装置。
◆输送物料温度可达250℃。
◆机壳经折边、焊接，刚性好，外观美观。

二、TH型主要技术参数

斗式提升机型号		TH315		TH400		TH500		TH630
料斗型式		Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
输送量(m3/h)		35	59	58	94	73	118	114	185
料斗	斗容(L)	3.75	6	5.9	9.5	9.3	15	14.6	23.6
	斗距(mm)	512				688
链条	圆钢直径节距(mm)	Ф18×64				Ф22×86
	单条破断强度(KN)	≥320				≥480
单位长度牵引件重量(Kg/m)		25.64	26.58	31.0	31.9
料斗运行速度(m/s)		1.4				1.5
传动链轮转速(rpm)		42.5		37.6		35.8		31.8
输送物料**块度(mm)		35		40		50		60

三、HL型主要技术参数

斗式提升机型号			HL-300		HL-400
			S制法	Q制法	S制法	Q制法
输送量		m3/h	28	16	47.2	30
料斗	容量	Kg	52	44	10.5	10
	斗距	mm	500	500	600	600
运行部份(料斗牵引链条)每公斤重		Kg/m	24.8	24	29.2	28.3
牵引链条	型式		锻造环形链
	圆钢直径	mm	18		18
	节距	mm	50		50
	破断强度	Kg	12800		12800
料斗运行速度		m/s	1.25		1.25
传动链轮轴转数		r/min	37.5		37.5
