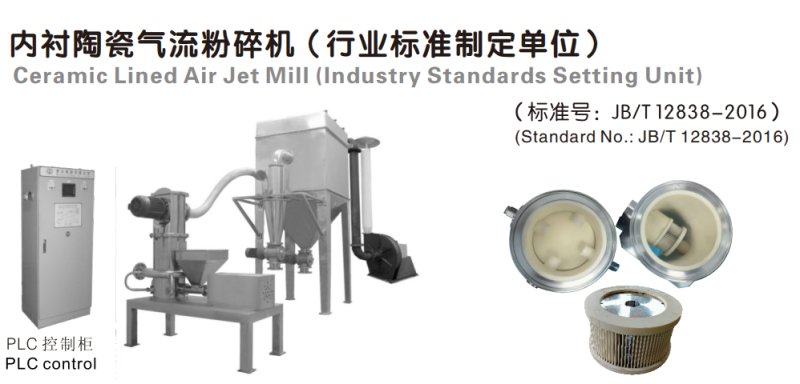

密友QF内衬陶瓷气流粉碎机
工作原理:
内衬陶瓷气流粉碎机是一种用高速气流来实现干式物料超细粉碎的设备。它由粉碎喷嘴、分级转子、螺旋加料器等组成。物料通过螺旋加料器进入粉碎室,压缩空气通过特殊配置的超音速喷嘴向粉碎室高速喷射,物料在超音速喷射流中加速,并在喷嘴 交汇处反复冲击、碰撞,达到粉碎。 被粉碎物料随上升气流进入分级室, 由于分级转子高速旋转,粒子既受到 分级转子产生的离心力,又受到气流 粘性作用产生的向心力,当粒子受到 离心力大于向心力,即分级径以上的 粗粒子返回粉碎室继续冲击粉碎,分级径以下的细粒子随气流进旋风分离 器、除尘器收集,气体由引风机排出。
特点:
内衬材质可根据客户要求确定。
不升温,由于物料是在气体膨胀 状态下粉碎,所以粉碎腔体温度 控 制 在 常 温 状 态 , 温 度 不 会 升 高。
无污染,因为是物料在气流的带 动 下 自 身 碰 撞 粉 碎 , 不 带 入 介 质,这样在物料粉碎过程中不会 构成污染。
磨损小,由于主要粉碎作用是粒 子相互冲击碰撞,高速粒子与壁 面很少碰撞,可适用粉碎莫氏硬 度九级以上物料。
能耗低,与其它类型气流粉碎相 比节能30%~40%。
对易燃、易爆物料可用惰性气体 作介质粉碎。·采用先进的自动化控制,运行状 态实时监测;可对P LC软件进行升 级,采用标准化互联网技术,实 时监测,远程监控,具有良好的 可维护性。
适用范围:
广泛应用于各类陶瓷新型材料、 电池正负极材料、石英、阻燃材料等 干粉类物料的超细粉碎。

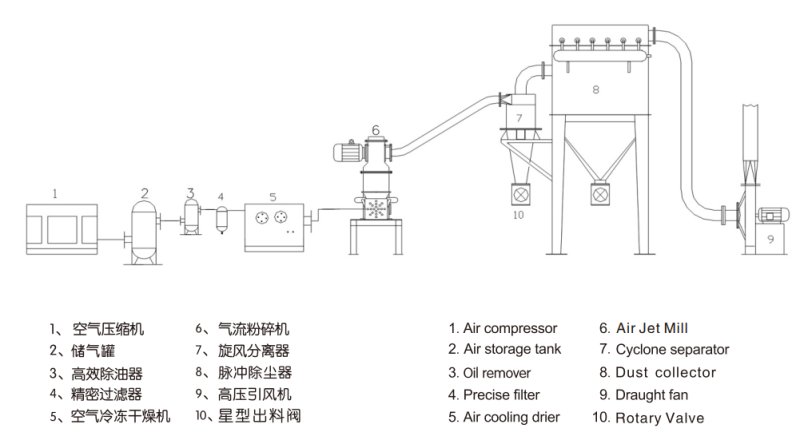

内衬陶瓷气流粉碎机流程示意图

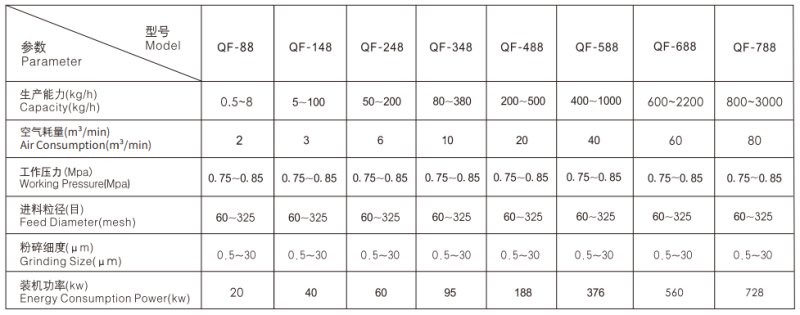

内衬陶瓷气流粉碎机主要技术参数
