VSI
535

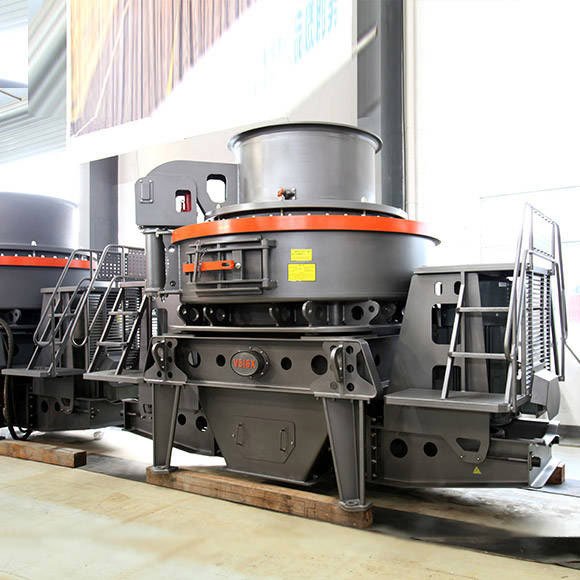

制砂机是本着以提高利用率、降低磨损率、延长维修周期、降低维修耗时、提高破碎效率和控制水平研制的新一代制砂机，具有节能，产量高，能源利用率高，产品粒型优良，维护检修方便，应用广泛等特点，满足现代砂石生产的需求。
应用范围：砂石料场、混凝土制砂、干粉砂浆、机制砂、电厂脱硫、石英砂等
物 料：河卵石、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、辉绿岩等
1.材料保驾护航
选用美国耐磨损耐高温材料打造核心部件。选用日本、瑞典、美国等国际品牌轴承。选用效率高、低噪音的高防护等级电机。
2.零部件磨损小
周护板上下可调，提高材料利用率，提高使用寿命。组合式锤头，只需更换磨损的锤头，降低使用成本。采用另行冲击块，增加副锤头，将立板的损伤几率降低。
3.物料通过能力提高
优化设计的深腔型转子，使物料通过量提高，流畅的曲线形设计和发射口，降低物料的流动阻力，大幅度提高物料的通过能力。
4.特殊结构省工省力
两用散料盘，轻松实现两种进料方式的转换。特殊密封结构，实现无油封也不漏油。日本原装液压开盖装置，检修维护省工省力。
工作原理
物料可直接进入转子经离心加速后抛出，与周护板碰撞破碎，也可通过散料盘分流，一部分从四周散落，另一部分进入转子加速后冲出与周围散落物料发生碰撞、摩擦，并与周护板发生撞击、反击，形成循环打击。随着破碎进行，小颗粒物料在周护板附近逐渐形成料层幕，提高破碎效果，并对设备起到保护作用，符合规格的成品从下端出料口排出。
技术参数
型号 | 5X7615 | 5X8522 | 5X9532 | 5X1145 | |
处理能力(t/h) | 瀑落与中部进料 | 150～280 | 240～380 | 350～540 | 500～640 |
全中部进料 | 70～140 | 120～200 | 180～280 | 250～360 | |
入料尺寸(mm) | 软料 | 35 | 40 | 45 | 50 |
硬料 | 30 | 35 | 40 | 45 | |
转速(r/min) | 1700～1900 | 1500～1700 | 1300～1510 | 1100～1310 | |
双电机功率(Kw) | 110～150 | 180～220 | 260～320 | 400～440 | |
外形尺寸长×宽×高 (mm) | 4100×2330×2300 | 4140×2500×2700 | 4560×2600×2900 | 5100×2790×3320 | |
重量 (t) | 12.1 | 14.8 | 18.6 | 27.5 | |
电源 | 380V，50Hz | ||||
稀油润滑站 | 双油泵电机功率 | 2×0.25Kw | |||
安全保护 | 双油互补供油；无油流自动停机；水冷降温；冬季电机加热启动 | ||||
油箱加热功率 | 2Kw | ||||
外形尺寸长×宽×高 (mm) | 820×520×1270 | ||||
注：技术参数如有变动，恕不另行通知。Any change of technical data shall not be advised additionally.
