产品介绍

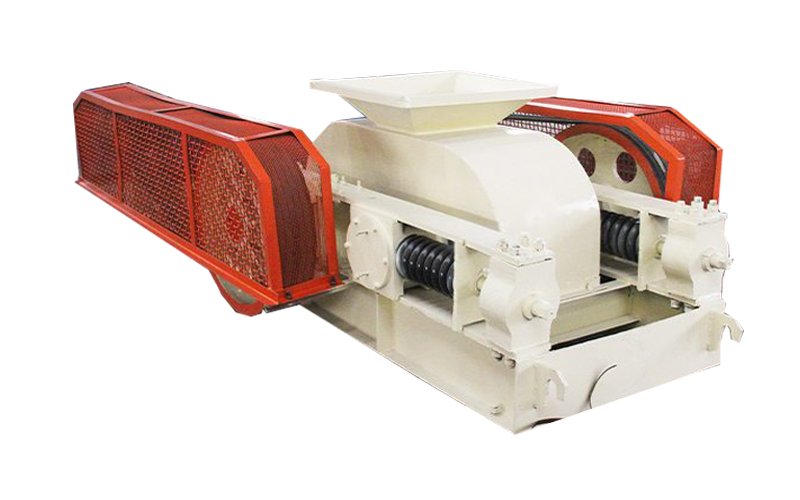

     对辊式破碎机简称对辊破，也叫对辊式制砂机、双辊破碎机，是比较老式的破碎设备，经过了无数次的升级和改造，制造工艺更加成熟化，该设备结构简单，过粉碎现象少，辊面上的齿形、尺寸、排列可随物料性质而改变。

可对中硬和软矿石进行中、细破碎，如硫酸厂中通常用对辊式破碎机对硫铁矿石进行一次破碎，使直径达到20~30mm，再进入双辊式破碎机进行二次破碎，使矿石直径达到5mm以下，达到沸腾炉的要求。

性能特点

1、结构简单易修检

设备模块化构架，根据现场需要可分体异地安装，也可组合安装，便于起吊和检修。标准化模块组合齿板更具有互换性，通用性，极大降低齿板的更换周期，降低运行成本。

2、过粉率低粒度好：

采用组合破碎而非冲击、击打方式破碎，不产生二次破碎现象，故过粉碎率极低 。

3、破碎比大：

当需要大的破碎比时，对辊式破碎机可以在两个辊子的下方安装一个可以调节的破碎棒。

4、结构标准化：

每种型号的对辊式破碎机的结构都是标准化的，它的结构和长度能随要求的生产力而变化 。

5、过铁保护装置：

对辊式破碎机搭配有过铁保护装置，当块度较大时或不可破碎时，则弹簧被压缩，活动辊退让排料口增大，物料排出后，在弹簧压力下，活动辊复位。这就是机械式排料口调整与过载保护装置（保险装置）。

工作原理

1、出料粒度调节，两辊轮之间装有楔形或垫片调节装置，楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。

2、驱动机构是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，使破碎后的成品从底架下面排出。

3、为了安全，对辊破碎机传动部分应根据实际情况自行安装安全罩。
