YG型
直接联系
上海奇高阀门制造有限公司
上海
面议
YG型
2765
--
适用于蒸汽、空气、煤油、水等配管上排除锈渣及异物保护阀门及设备。

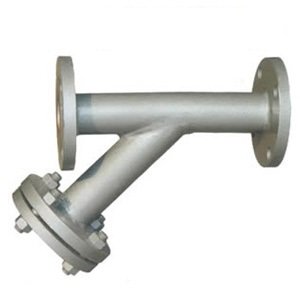

YG型过滤器适用于蒸汽、空气、煤油、水等配管上排除锈渣及异物保护阀门及设备。
特点
通流快速，故压力损失小,抗污性强，排渣方便。有锥管螺纹承插焊式、法兰式。
主要性能参数
公称压力 | 工作温度℃ | 滤网目数 | 适用介质 |
2.0 150LB | 300 | 20～150 | 蒸汽、空气 |
5.0 300LB | 425 | 20～150 |
主要零件材料
零件名称 | 材料 |
阀体 | 碳钢、不锈钢 |
滤网盖 | 碳钢、不锈钢 |
滤芯网 | 不锈钢 |
垫片 | 柔性石墨 |
主要外形尺寸
公称压力 | 连接方式 | 公称通径 | 外形尺寸mm | 公称压力 | 连接方式 | 公称通径 | 外形尺寸mm | W（in） | ||||
L1 | L2 | C | L1 | L2 | C | |||||||
PN-2.0 | 锥管螺纹 | 15 | 130 | 250 | 160 | PN-2.0 | 法兰 | 15 | 260 | 280 | 177 | RC3/8" |
20 | 130 | 250 | 165 | 20 | 280 | 308 | 196 | |||||
25 | 140 | 250 | 170 | 25 | 290 | 322 | 208 | |||||
32 | 160 | 300 | 195 | 32 | 310 | 353 | 227 | |||||
40 | 170 | 300 | 200 | 40 | 320 | 367 | 238 | |||||
50 | 180 | 320 | 215 | 50 | 300 | 339 | 240 | RC1/2" | ||||
65 | 65 | 340 | 382 | 274 | ||||||||
80 | 80 | 380 | 438 | 307 | ||||||||
PN-5.0 | 锥管螺纹 | 15 | 130 | 250 | 169 | PN-5.0 | 法兰 | 15 | 260 | 280 | 181 | RC3/8" |
20 | 130 | 250 | 179 | 20 | 280 | 308 | 205 | |||||
25 | 140 | 250 | 182 | 25 | 290 | 322 | 215 | |||||
32 | 160 | 300 | 209 | 32 | 310 | 353 | 234 | |||||
40 | 170 | 300 | 217 | 40 | 320 | 354 | 250 | |||||
50 | 190 | 320 | 230 | 50 | 350 | 396 | 254 | RC1/2" | ||||
65 | 65 | 370 | 438 | 286 | ||||||||
80 | 80 | 400 | 523 | 317 | ||||||||
