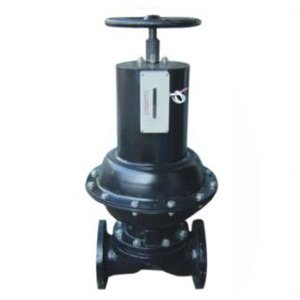

EG6B41J英标常闭式气动衬胶隔膜阀

EG6B41J

直接联系

上海奇高阀门制造有限公司

上海

产品规格型号

参考报价：

面议

型号：

EG6B41J

关注度：

2867

范围（量程或细度）：

应用行业：

可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等流体的流动。

产品介绍

EG6B41J英标常闭式气动衬胶隔膜阀产品说明

设计与制造：GB12239或BS5156
结构长度：GB12221或BS5156
法兰连接尺寸：GB4216.4或BS4504
试验与检验：GB/T13927或BS5156

主要零件材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁

测试
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

结构特点

隔膜阀是一种特殊形式的截止阀：
1. 弹性密封的开闭件，确保没有内漏；
2. 流线型的流道，使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

EG6B41J气动常闭式衬胶隔膜阀，EG6B41J-10，EG6B41J-6型号衬胶阀门是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等流体的流动。

性能规范

型号	公称压力 PN（Mpa）	试验压力PS（Mpa）		适用介质	工作温度（℃）

EG6B41WJF-6	0．6	0．9	0．66	W．非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂（溶融碱金属元素氧除外）	≤100 ≤85 ≤150
EG6B41WJF-10	1．0	1．5	1．1
EG6B41WJF-16	1．6	2．4	1．76

部件列表：1、阀体　2、阀体衬里　3、隔膜　4、阀瓣　5、下阀杆　6、阀盖　7、气缸　8、活塞　9、弹簧　10、气缸盖　11、上阀杆　12、手轮

主要外形连接尺寸及重量

型号	公称通径 DN（mm）	尺寸（mm）										气动装置			重量（㎏）
		L		f	D1	D	D0	n-d	H	B	代号 ES	耗气量（cm3）	气源压力（MPa）	气源接头（in）
		J型	W型	f	D1	D	D0	n-d	H	B	代号 ES	耗气量（cm3）	气源压力（MPa）	气源接头（in）
EG6B41WJF-16	20	121	117	2	75	105	120	4-13．5		168	61	163．87	0．3	1/8	7．2
	25	131	127	2	85	115	120	4-13．5	394	168	61	196．65	0．3-0．4	1/8	8．9
	32	150	146	2	100	140	120	4-17．5	400	168	61	229．4	0．3-0．4	1/8	10．6
	40	163	159	2	110	150	165	4-17．5	485	260	62	1425．7	0．3-0．4	1/4	19．5
	50	194	190	2	125	165	165	4-17．5	635	318	63	2284．1	0．3-0．4	1/4	34．9
EG6B41WJF-10	65	220	216	2	145	185	165	4-17．5	650	318	63	3048	0．3-0．4	1/4	39．9
	80	258	254	2	160	200	165	8-17．5	660	318	63	3244．7	0．4-0．5	1/4	51．9
	100,	309	305	2	180	220	280	8-17．5	816	425	64	6964．5	0．4-0．5	3/8	93．2
	125	362	356	3	210	250	280	8-17．5	825	425	64	7439．7	0．4-0．5	3/8	105．3
	150	412	406	3	240	285	310	8-22	1013	549	65	14912	0．5	3/8	184．5
EG6B41WJF-6	200	529	521	4	295	340	483	8-22	1300	749	66	49161	0．5	1/2	407．4

注：

1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要

2、气动阀门的反馈信号采用无触点传感技术
3、采用气缸活塞式

4、当气源发生故障时，可操作手轮使阀门开启

获取更多信息，请访上海奇高阀门制造有限公司网站
