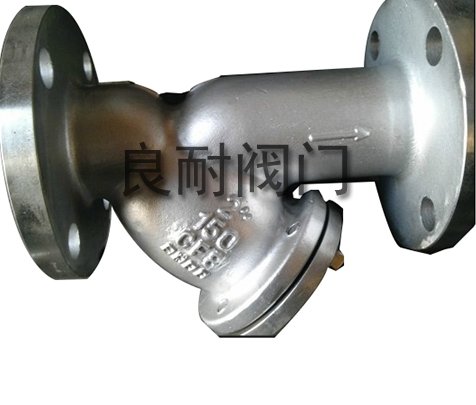

美标Y型过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障稳定的作用。另外对提高产品质量也有着十分重量的意义,Y型系列过滤适用于蒸汽，空气、煤油、水、弱腐蚀性气体、液体。
特点：通流快速，故压力损失小，抗污性强，排渣方便。
美标Y型过滤器标准：
1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。
美标Y型过滤器主要性能规范：
磅级 | 150Lb | 300Lb | 600 | |
试验压力 | 壳体试验 | 3.0MPa | 6.5MPa | 15MPa |
适用温度 | -29～425℃ | |||
适用介质 | 水、油、天然气 | |||
美标Y型过滤器主要零件材料：
零件名称 | 材料 |
阀体 | 碳钢、不锈钢、黄铜 |
滤网盖 | 碳钢、不锈钢、黄铜 |
滤芯网 | 不锈钢 |
密封件材质 | 柔性石墨、聚四氟乙烯 |
美标Y型过滤器主要连接尺寸：
美标过滤器主要尺寸:
美标螺纹Y型过滤器主要尺寸: | |||||||
公称通径 | A | B | C | D | 有效过滤面积(m2) | 重量 | |
1/2" | 87 | 55 | 79 | 32 | 25 | 0.47 | |
3/4" | 110 | 65 | 93 | 36 | 42 | 0.77 | |
1" | 125 | 78 | 110 | 48 | 71 | 1.40 | |
1-1/4" | 155 | 103 | 140 | 60 | 135 | 2.15 | |
1-1/2" | 190 | 115 | 153 | 65 | 161 | 3.30 | |
2" | 230 | 140 | 177 | 76 | 251 | 5.10 | |
2-1/2" | 274 | 177 | 200 | 94 | 406 | 7.30 | |
3" | 280 | 183 | 237 | 105 | 406 | ||
美标Y型过滤器法兰式主要尺寸(ANSI 150Lb) | |||||||
公称通径 | d | L | O | c | n-Φd | g | t |
1/2" | 13 | 130 | 89 | 60.5 | 4-15 | 35 | 16 |
3/4" | 19 | 150 | 98 | 70 | 4-15 | 43 | 18 |
1" | 25.4 | 160 | 108 | 79.5 | 4-15 | 51 | 18 |
1-1/4" | 32 | 180 | 117 | 89 | 4-15 | 64 | 18 |
1-1/2" | 38.1 | 200 | 127 | 98.5 | 4-15 | 73 | 18 |
2" | 51 | 203 | 152 | 120.5 | 4-19 | 92 | 20 |
2-1/2" | 64 | 241 | 178 | 139.5 | 4-19 | 105 | 22 |
3 | 76 | 241 | 190 | 152.5 | 4-19 | 127 | 24 |
4 | 102 | 292 | 229 | 190.5 | 8-19 | 157 | 24 |
5 | 127 | 358 | 254 | 216 | 8-22 | 186 | 26 |
6 | 152 | 406 | 279 | 241 | 8-22 | 216 | 28 |
8 | 203 | 495 | 343 | 298.5 | 8-22 | 270 | 34 |
10 | 250 | 550 | 406 | 362 | 12-25 | . | . |
12 | 300 | 680 | 483 | 432 | 12-25 | . | . |
美标Y型过滤器法兰式主要尺寸(ANSI 300Lb) | |||||||
公称通径 | d | L | O | c | n-d | g | t |
1/2" | 13 | 130 | 95 | 66.5 | 4-15 | 35 | 16 |
3/4" | 19 | 150 | 117 | 82.5 | 4-19 | 43 | 16 |
1" | 23.4 | 160 | 124 | 89 | 4-19 | 51 | 18 |
1-1/4" | 32 | 180 | 133 | 98.5 | 4-19 | 64 | 19 |
1-1/2" | 38.1 | 200 | 156 | 114.5 | 4-19 | 73 | 21 |
2" | 51 | 230 | 165 | 127 | 8-19 | 92 | 23 |
2-1/2" | 64 | 290 | 190 | 149 | 8-22 | 105 | 26 |
3 | 76 | 310 | 210 | 168.5 | 8-22 | 127 | 29 |
4 | 102 | 350 | 254 | 200 | 8-22 | 157 | 32 |
5 | 127 | 40 | 279 | 235 | 8-22 | 186 | 35 |
6 | 152 | 480 | 318 | 270 | 12-22 | 216 | 37 |
8 | 203 | 600 | 381 | 330 | 12-25 | 270 | 42 |
