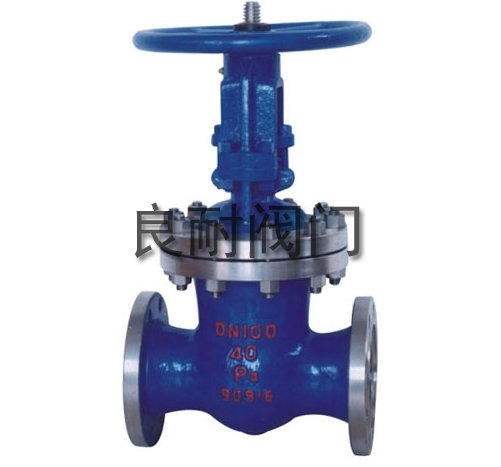

高温闸阀
672
高温闸阀概述:
高温闸阀主要用于化工、冶金、建材等工业中对温管道中流动的介质进行自动调节与控制。高温闸阀也可以与摆线针轮减速机配套使用。特别用于大口径、大流量、低压差的场合,高温闸阀具有如下特点:流通能力大,动作灵敏稳定,执行机构力矩大,耐高温能力强
高温闸阀执行标准:
设计规范:JB/T 7746、API602
结构长度:JB/T 7746、工厂规范
承插口/螺纹:JB/T1751/GB7306、ANSI B16.11/B2.1
试验与检验:JB/T 9092、API598
压力-温度:GB/T 9131、ANSI B16.34
产品标识:GB/T 12220、MSS SP25
供货规范:JB/T 7928
高温闸阀技术性能:
高温闸阀**工作温度:≤950℃
型号 | Z41H-( C) | Z41W-(P) |
公称通径 | DN15∽1000mm | |
公称压力 | 1.6MPa ∽ 32MPa | |
适用温度 | ≤350℃∽650℃ | |
适用介质 | 蒸汽、水、油品 硝酸类 | |
材质 | 铸钢、碳钢、不锈钢、铬钼钢、铬钼钒钢 |
试验项目 | 强度试验 | 密封试验 | 气密封试验 | 适用温度(℃) |
1.6 | 2.4 | 1.73 | 0.6 | ≤425 |
2.5 | 3.8 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
6.4 | 9.6 | 7.04 | ||
10.0 | 15.0 | 11.0 | ||
16.0 | 24.0 | 17.6 | ||
800Lb | 21.0 | 15.4 | ≤200 |
公称压力 PN(MPa) | 公称通径 DN(mm) | 标准值 | 参考值 | ||||||||||
L | D | D1 | D2 | D6 | b | f | f1 | Z-φd | Do | H | 质量(kg) | ||
1.6 | 15 | 130 | 95 | 65 | 46 | 14 | 2 | 4 -φ 14 | 120 | 220 | 4 | ||
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4 -φ 14 | 140 | 256 | 6 | |||
25 | 160 | 116 | 85 | 65 | 14 | 2 | 4 -φ 14 | 160 | 276 | 6 | |||
32 | 180 | 135 | 100 | 78 | 16 | 2 | 4 -φ 18 | 180 | 280 | 7 | |||
40 | 200 | 145 | 110 | 86 | 16 | 3 | 4 -φ 18 | 200 | 300 | 18 | |||
50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 240 | 358 | 29 | |||
65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 255 | 415 | 32 | |||
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 280 | 435 | 46 | |||
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 320 | 500 | 63 | |||
150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 360 | 675 | 134 | |||
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 400 | 818 | 192 | |||
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 456 | 970 | 273 | |||
300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 500 | 1140 | 379 | |||
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-φ25 | 600 | 1280 | 590 | |||
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-φ30 | 720 | 1450 | 850 | |||
450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-φ30 | 720 | 1580 | 910 | |||
500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-φ34 | 720 | 1675 | 958 | |||
600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-φ41 | 800 | 1990 | 1180 | |||
2.5 | 15 | 130 | 95 | 65 | 46 | 14 | 2 | 4 -φ 14 | 120 | 220 | 4 | ||
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4 -φ 14 | 140 | 256 | 6 | |||
25 | 160 | 116 | 85 | 65 | 14 | 2 | 4 -φ 14 | 160 | 276 | 7 | |||
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4 -φ 18 | 180 | 280 | 8 | |||
40 | 200 | 145 | 110 | 86 | 18 | 3 | 4 -φ 18 | 200 | 300 | 18 | |||
50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 240 | 358 | 29 | |||
65 | 265 | 180 | 145 | 120 | 22 | 3 | 4-φ18 | 255 | 415 | 34 | |||
80 | 280 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 280 | 435 | 46 | |||
100 | 300 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 320 | 500 | 64 | |||
150 | 350 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 360 | 675 | 134 | |||
200 | 400 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 400 | 818 | 213 | |||
250 | 450 | 425 | 370 | 332 | 36 | 3 | 12-φ30 | 456 | 970 | 290 | |||
300 | 500 | 485 | 430 | 390 | 40 | 4 | 16-φ30 | 500 | 1140 | 399 | |||
4.0 | 50 | 250 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 280 | 371 | 30 |
65 | 280 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 300 | 432 | 40 | |
80 | 310 | 195 | 160 | 135 | 12l | 22 | 3 | 4 | 8-φ18 | 320 | 455 | 52 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-φ23 | 360 | 551 | 82 | |
150 | 450 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-φ25 | 400 | 708 | 153 | |
200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-φ30 | 450 | 885 | 262 | |
250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12-φ34 | 560 | 1015 | 366 | |
300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 16-φ34 | 640 | 1160 | 563 | |
350 | 850 | 570 | 510 | 465 | 422 | 4 | 5 | 16-φ41 | 640 | 1310 | 920 | ||
400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 20-φ4l | 720 | 1490 | 1350 | |
500 | 1150 | 755 | 670 | 612 | 576 | 62 | 4 | 5 | 20-φ4l | 800 | 2050 | 2000 | |
6.4 | 50 | 250 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 4-φ18 | 280 | 402 | 35 |
65 | 280 | 200 | 160 | 130 | 110 | 28 | 3 | 4 | 8-φ18 | 300 | 450 | 43 | |
80 | 310 | 210 | 170 | 140 | 12l | 30 | 3 | 4 | 8-φ18 | 320 | 475 | 62 | |
100 | 350 | 250 | 200 | 168 | 150 | 32 | 3 | 4.5 | 8-φ23 | 360 | 565 | 88 | |
150 | 450 | 340 | 280 | 240 | 204 | 38 | 3 | 4.5 | 8-φ25 | 400 | 712 | 180 | |
200 | 550 | 405 | 345 | 300 | 260 | 44 | 3 | 4.5 | 12-φ30 | 450 | 890 | 275 | |
250 | 650 | 470 | 400 | 352 | 313 | 48 | 3 | 4.5 | 12-φ34 | 560 | 1030 | 408 | |
300 | 750 | 530 | 460 | 412 | 364 | 54 | 4 | 4.5 | 16-φ34 | 720 | 1182 | 590 |
