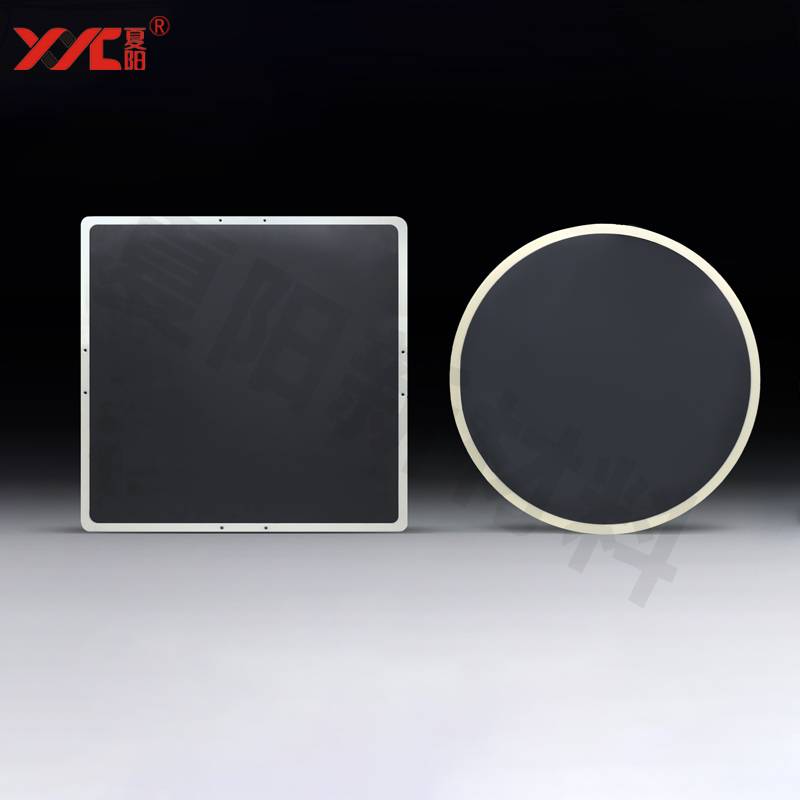

多孔陶瓷真空吸盘（Porous Ceramic Vacuum Chuck），常简称陶瓷多孔吸盘，是一块带微米级连通微孔的精密陶瓷板，配合真空底座、真空泵形成均匀负压面吸附平台。 简单理解：不是单点吸嘴，而是整块板面 “均匀透气抽真空”，面吸附、应力分散，专门用来吸薄、脆、易压痕的工件。

工作原理

陶瓷本体内部大量互相连通的微孔；

底座气道接入真空，空气从陶瓷表面微孔被抽走；

工件贴上去后，接触面形成均匀负压，大气压把工件均匀压紧；

部分机型可切换真空吸附 / 气浮（微正压），实现非接触支撑、平稳输送。

主流材质

氧化铝 Al₂O₃：*通用，绝缘、耐磨、成本适中；晶圆、PCB、玻璃、光学薄片大量使用

碳化硅 SiC：导热更好、刚度高、耐腐蚀，适合高温 / 研磨减薄工况

氮化铝 AlN：高导热，温控工艺（光刻、蚀刻）优先选择

少数用氮化硅；一般不使用普通低纯度陶瓷

核心优势（对比橡胶吸盘 / 金属吸嘴）

吸附极均匀：无单点应力集中，薄膜、超薄晶圆不易压痕、变形、崩边

刚性、低发尘：陶瓷不老化、不掉胶，洁净度高，半导体 / 光学产线适配

绝缘 / 抗静电可控：可做防静电陶瓷，保护芯片、器件不被静电击穿

平整度高、可研磨返修：盘面可重新抛光修整，使用寿命远长于橡胶吸盘

耐溶剂、耐温：可适配清洗、研磨、涂布等工艺环境

典型应用

半导体：硅晶圆、蓝宝石、碳化硅晶圆切割、减薄、研磨、检测、封装

显示 / 光学：LCD/OLED 玻璃、光学镜片、滤光片、镜头组件

电子：PCB、FPC、载板、LED 芯片分选、微器件拾取

光伏：电池片、薄片基板

精密加工：超薄陶瓷片、金属薄片、薄膜卷材定位
