GDL型
直接联系
永嘉龙洋泵阀有限公司.
面议
龙洋
GDL型
963
--

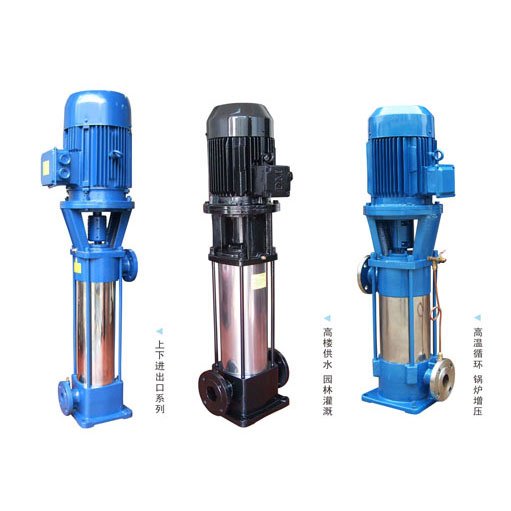

GDL立式多级管道泵是我单位在国内外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。GDL多级泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能象阀门一样安装于管路之中，它同时集中了多级泵之高压，立式泵之占地面积小及管道泵之安装方便的优点。多级管道泵具有高效节能，运行平稳等优点，且轴封采用耐磨机械密封，无泄漏使用寿命长。
1、用于输送清水或物理化学性质类似于清水的液体；
2、输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险；
3、**液体温度不超过120℃；
4、**工作压力不超过2.5MPa;
5、电源为了3相380V、50HZ。电压波动在±5%以内;
6、周围环境温度应低于40℃,相对湿度低于95%。
1、水力模型先进：效率高，性能范围广。
2、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。
3、外形美观：采用优质不锈钢外套，外形美观。
4、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，减少流动噪音。
6、立式结构，占地面积小。
1、温度范围：-15℃~+120℃；
2、工作压力：**压力2.5MPa，即系统压力=入口压力+闭阀工作时压力<2.5MPa；
3、周围环境的温度应低于40℃，相对湿度不超过95%；
4、输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求。
当离心泵启动后，泵轴带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动。液体在流经叶轮的运动过程获得了能量，静压能增高，流速增大。当液体离开叶轮进入泵壳后，由于壳内流道逐渐扩大而减速，部分动能转化为静压能，*后沿切向流入排出管路。所以蜗形泵壳不仅是汇集由叶轮流出液体的部件，而且又是一个转能装置。当液体自叶轮中心甩向外周的同时，叶轮中心形成低压区，在贮槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。依靠叶轮的不断运转，液体便连续地被吸入和排出。液体在离心泵中获得的机械能量*终表现为静压能的提高。需要强调指出的是，若在离心泵启动前没向泵壳内灌满被输送的液体，由于空气密度低，叶轮旋转后产生的离心力小，叶轮中心区不足以形成吸入贮槽内液体的低压，因而虽启动离心泵也不能输送液体。这表明离心泵无自吸能力，此现象称为气缚。吸入管路安装单向底阀是为了防止启动前灌入泵壳内的液体从壳内流出。空气从吸入管道进到泵壳中都会造成气缚。
|
1 | 泵体 | 11 | 联轴器 |
| 2 | 拉紧螺栓 | 12 | 联接座 | |
| 3 | 外筒 | 13 | 气嘴 | |
| 4 | 叶轮 | 14 | 机械密封 | |
| 5 | 叶轮挡套 | 15 | 轴 | |
| 6 | 轴套 | 16 | 中段 | |
| 7 | 密封垫 | 17 | 轴套螺母 | |
| 8 | 螺母 | 18 | 轴瓦 | |
| 9 | 销 | 19 | 回水管部件 | |
| 10 | 电机 |
1、安装时管路重量不不应承受在泵上，否则易损环水泵；
2、泵瑟电机是整体结构，出厂时已由厂家校正，所以安装时无需调整，因此安装时十分方便；
3、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物，（如石块、铁砂等）以免水泵运行时损还过流部件；
4、安装进必须拧紧地脚螺栓，且每间隔一事实上时段应对泵过行检查防止其松动，以免水泵起动时发生剧烈振动而影响的性能；
5、为了维修方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程，为了防止水锤，还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵在**工况下运行，增长水泵的使用寿命；
6、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能；
7、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；
8、安装管路前转动水泵的转子部件，应无磨擦声或卡死现象，否则应将泵拆开检查原因。
| 型号 | 流量(m3/h) | 扬程(m) | 吸程(m) | 电机功率(kw) |
| 25GDL2-12×3 | 2 | 36 | 7.5 | 1.1 |
| 25GDL2-12×4 | 48 | 1.1 | ||
| 25GDL2-12×5 | 60 | 1.5 | ||
| 25GDL2-12×6 | 72 | 1.5 | ||
| 25GDL2-12×7 | 84 | 2.2 | ||
| 25GDL2-12×8 | 96 | 2.2 | ||
| 25GDL2-12×9 | 108 | 2.2 | ||
| 25GDL2-12×10 | 120 | 3 | ||
| 25GDL2-12×11 | 132 | 3 | ||
| 25GDL2-12×12 | 144 | 3 | ||
| 25GDL4-11×3 | 4 | 33 | 1.1 | |
| 25GDL4-11×4 | 44 | 1.5 | ||
| 25GDL4-11×5 | 55 | 2.2 | ||
| 25GDL4-11×6 | 66 | 2.2 | ||
| 25GDL4-11×7 | 77 | 3 | ||
| 25GDL4-11×8 | 88 | 3 | ||
| 25GDL4-11×9 | 99 | 3 | ||
| 25GDL4-11×10 | 110 | 4 | ||
| 25GDL4-11×11 | 121 | 4 | ||
| 25GDL4-11×12 | 132 | 4 | ||
| 25GDL4-11×13 | 143 | 4 | ||
| 40GDL6-12×3 | 6 | 36 | 1.5 | |
| 40GDL6-12×4 | 48 | 2.2 | ||
| 40GDL6-12×5 | 60 | 2.2 | ||
| 40GDL6-12×6 | 72 | 3 | ||
| 40GDL6-12×7 | 84 | 3 | ||
| 40GDL6-12×8 | 96 | 4 | ||
| 40GDL6-12×9 | 108 | 4 | ||
| 40GDL6-12×10 | 120 | 4 | ||
| 40GDL6-12×11 | 132 | 5.5 | ||
| 40GDL6-12×12 | 144 | 5.5 | ||
| 50GDL12-15×2 | 12 | 30 | 7 | 2.2 |
| 50GDL12-15×3 | 45 | 3 | ||
| 50GDL12-15×4 | 60 | 4 | ||
| 50GDL12-15×5 | 75 | 5.5 | ||
| 50GDL12-15×6 | 90 | 5.5 | ||
| 50GDL12-15×7 | 105 | 7.5 | ||
| 50GDL12-15×8 | 120 | 75 | ||
| 50GDL12-15×9 | 135 | 11 | ||
| 50GDL12-15×10 | 150 | 11 | ||
| 50GDL18-15×3 | 18 | 45 | 4 | |
| 50GDL18-15×4 | 60 | 5.5 | ||
| 50GDL18-15×5 | 75 | 7.5 | ||
| 50GDL18-15×6 | 90 | 7.5 | ||
| 50GDL18-15×7 | 105 | 11 | ||
| 50GDL18-15×8 | 120 | 11 | ||
| 50GDL18-15×9 | 135 | 15 | ||
| 50GDL18-15×10 | 150 | 15 | ||
| 65GDL24-12×2 | 24 | 24 | 6 | 3 |
| 65GDL24-12×3 | 36 | 4 | ||
| 65GDL24-12×4 | 48 | 5.5 | ||
| 65GDL24-12×5 | 60 | 7.5 | ||
| 65GDL24-12×6 | 72 | 7.5 | ||
| 6S5GDL24-12×7 | 84 | 11 | ||
| 65GDL24-12×8 | 96 | 11 | ||
| 65GDL24-12×9 | 108 | 15 | ||
| 65GDL24-12×10 | 120 | 15 | ||
| 80GDL36-12×2 | 36 | 24 | 5.5 | 4 |
| 80GDL36-12×3 | 36 | 5.5 | ||
| 80GDL36-12×4 | 48 | 7.5 | ||
| 80GDL36-12×5 | 60 | 11 | ||
| 80GDL36-12×6 | 72 | 11 | ||
| 80GDL36-12×7 | 84 | 15 | ||
| 80GDL36-12×8 | 96 | 15 | ||
| 80GDL36-12×9 | 108 | 18.5 | ||
| 80GDL36-12×10 | 120 | 18.5 | ||
| 80GDL54-14×2 | 54 | 28 | 5 | 7.5 |
| 80GDL54-14×3 | 42 | 11 | ||
| 80GDL54-14×4 | 56 | 15 | ||
| 80GDL54-14×5 | 70 | 18.5 | ||
| 80GDL54-14×6 | 84 | 18.5 | ||
| 80GDL54-14×7 | 98 | 22 | ||
| 100GDL72-14×2 | 72 | 28 | 4.5 | 11 |
| 100GDL72-14×3 | 42 | 15 | ||
| 100GDL72-14×4 | 56 | 18.5 | ||
| 100GDL72-14×5 | 70 | 22 | ||
| 100GDL72-14×6 | 84 | 30 | ||
| 100GDL72-14×7 | 98 | 30 |
品牌：龙洋泵阀
型号：GDL
流量：2～160m3/h
扬程：24～200m
功率：1.1～90kw
转速：2900r/min
口径：φ25～φ150
温度范围：-15～+120℃
工作压力：≤2.5Mpa
