3G三螺杆泵
面议
泰邦泵阀

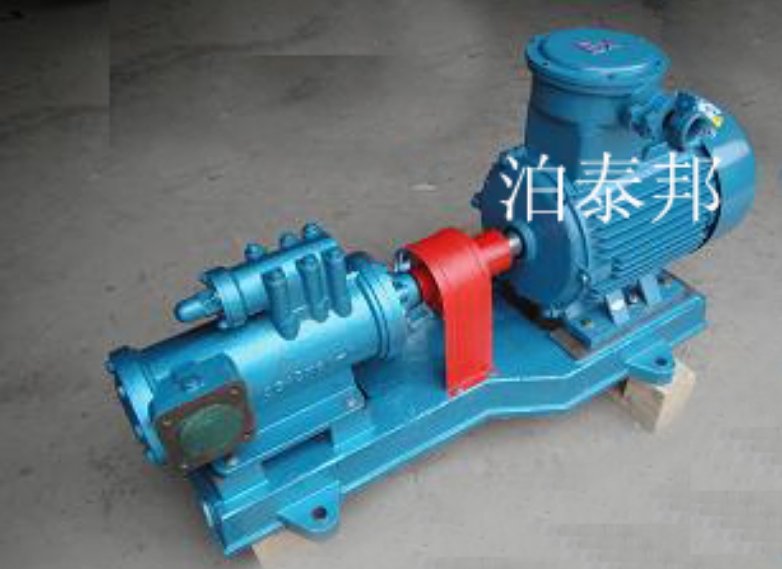

3G三螺杆泵
630
我厂引进国外技术开发3G三螺杆泵,3G螺杆泵,依靠创新和进步,抢先占领市场.3GR三螺杆泵质量和数量均居国内产品的前列.
三螺杆泵包括3G通用型,3GC船用型及特殊型,三螺杆泵是转子式容积泵,由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合,得以在泵的进口之间形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口,并使所输液体逐级升压,从而形成一个连续、平稳、轴向移动压力液体。
三螺杆泵所输液体为各种不含固体颗粒,无腐蚀性油类及类似油的润滑性液体,所输液体粘度为1.2-100E(3.0-760cst),高粘度液体亦可通过加温降粘后输送.
流量范围0.2—590m /h,高工作压力100bar,高温度150℃
1 结构简单:具有多种结构形式,一般小流量0.2—6.5m/h,泵的泵体和衬套合为一个(统称泵体)轴封为端面机械密封。
中等流量以上的泵衬套为一单独的零件固定于泵体内,大流量泵多制成双吸结构卧式安装,轴封根据输送介质的不同有端面机械密封和填料密封两种。
船用泵的安装形式有卧式和立式两种、原动机为交、直流船用电动机。
2.寿命长:三螺杆泵的主动螺杆由电动机驱动,主、从杆之间没有机械接触,而由所输压力液体驱使从悍绕轴心线自转,主,从杆之间、螺杆与衬套之间皆有一层油膜保护,因而泵的机械摩擦极小,寿命长。
3.3G三螺杆泵、3GR三螺杆泵所输液体在泵内作轴向匀速直线运动,故压力脉动小,流量稳定,噪音低,由于转动部分惯性小,则起动力矩和振动很小。
4.3G三螺杆泵、3GR三螺杆泵具有高吸入能力。
5.为保证泵,电机及管路系统的,中等流量以上的螺悍泵均带有保护阀,当压力超过保护阀的设定压力时。高压油将回流至泵的进油●性能表 (3G\3Gc\3Gr\3GCr(20-36))
●性能表 (3G\3Gc\3Gr\3GCr(36-42))
●性能表 (3G\3Gc\3Gr\3GCr(50-70))
●性能表 (3GR70 × 3)
●性能表 (3G\3Gc\3Gr\3GCr(85-100))
●性能表 (3GS\3GCS\3GSr\3GCSr(100-200))
●性能表 (3GCG(50-110)) |
●性能表 (3GCL(50-110))
●性能表 (3GCLS(100-160))
●性能表 (3GN(36-110))
●性能表 (3G25 ╳ 4 C-3G70 ╳ 3 C)
●性能表 ( 3G \3Gc\3Gr\3GCr(20-36))
泵型号 | 流量 | 压力 | 功率 P (千瓦) | 电动机 型号 | |||
米 3 / 时 | 升 / 分 | 轴功率 | 电动机功率 | ||||
3G 3GC 3Gr 3GCr (75 cst) ① | 20× 4 | 1.0 0.8 | 16.6 13.3 | 10 25 | 0.68 1.1 | 0.75 1.5 | 801-2B3 90S-2B3 |
0.4 0.3 | 6.6 5 | 10 25 | 0.3 0.5 | 0.55 0.75 | 801-4B3 802-4B3 | ||
20× 6 | 0.8 0.6 | 13.3 10 | 40 60 | 1.7 2.7 | 2.2 3 | 90L -2B3 100L -2B3 | |
0.3 0.2 | 5 3.3 | 40 60 | 0.8 1.35 | 1.1 1.5 | 90S-4B3 90L -4B3 | ||
25× 4 | 2.0 1.6 | 33 26 | 10 25 | 1.1 2.2 | 1.5 3 | 90S-2B3 100L -2B3 | |
0.8 0.6 | 13 10 | 10 25 | 0.5 1.1 | 0.75 1.5 | 802-4B3 90L -4B3 | ||
25× 6 | 1.6 1.4 | 26 23 | 40 60 | 3.4 5 | 4 5.5 | 112M -2B3 132S1-2B3 | |
0.6 0.4 | 10 6.6 | 40 60 | 1.6 2.5 | 2.2 3 | 100L 1-4B3 100L 2-4B3 | ||
30× 4 | 3.6 3.2 | 60 53 | 10 25 | 1.9 3.8 | 2.2 4 | 90L -2B3 112M -2B3 | |
1.6 1.2 | 26 20 | 10 25 | 0.9 1.9 | 1.5 2.2 | 90L -4B3 100L 1-4B3 | ||
30× 6 | 3.2 2.8 | 53 46 | 40 60 | 5.8 9.3 | 7.5 11 | 132S2-2B3 160M 1-2B3 | |
1.2 0.8 | 20 13 | 40 60 | 2.7 4.6 | 4 5.5 | 112M -4B3 132S-4B3 | ||
36× 4 | 6.5 6 | 108 100 | 10 25 | 3.2 6.2 | 4 7.5 | 112M -2B3 132S2-2B3 | |
2.8 2.4 | 46 40 | 10 25 | 1.6 3.1 | 2.2 4 | 100L 1-4B3 112M -4B3 | ||
3Gr 3GCr (3cst) ② | 20× 4 | 0.8 0.3 | 13.3 5 | 10 10 | 0.6 0.2 | 0.75 0.55 | 801-2B3 801-4B3 |
20× 6 | 0.6 0.2 | 10 3.3 | 25 25 | 1.1 0.4 | 1.5 0.75 | 90S-2B3 802-4B3 | |
25× 4 | 1.6 0.6 | 26 10 | 10 10 | 1.1 0.5 | 1.5 0.75 | 90S-2B3 802-4B3 | |
25× 6 | 1.4 0.4 | 23 6.6 | 25 25 | 2.2 1.1 | 3 1.5 | 100L 1-2B3 90L -4B3 | |
30× 4 | 3.2 1.2 | 53 20 | 10 10 | 2.0 0.9 | 2.2 1.5 | 90L -2B3 90L -4B3 | |
30× 6 | 2.8 0.8 | 46 13 | 25 25 | 3.8 1.7 | 5.5 2.2 | 132S1-2B3 100L 1-4B3 | |
36× 4 | 6 2.4 | 100 40 | 10 10 | 3.2 1.6 | 4 2.2 | 112M -2B3 100L 1-4B3 |
●性能表 (3G\3Gc\3Gr\3GCr(36-42))
泵型号 | 流量 | 压力 P | 功率 P (千瓦) | 允许吸上真空高度 (米) | 电动机 型号 | |||
米 3 / 时 | 升 / 分 | 轴功率 | 电动机 功率 | |||||
3G 3GC 3Gr 3GCr (75cst) | 36 × 6A | 6 5 | 100 83 | 40 60 | 10 15.5 | 15 18.5 | 5 | 160M -2B3 160L -2B3 |
2.4 2 | 40 33 | 40 60 | 4.8 7.7 | 5.5 11 | 5.5 | 132S-4B3 160M -4B3 | ||
42 × 4A | 10.5 10 | 175 166 | 10 25 | 4.9 9.5 | 5.5 15 | 4.5 | 132S-2B3 160M2 -2B3 | |
4.8 4.2 | 80 70 | 10 25 | 2.4 4.7 | 4 5.5 | 5 | 112M -4B3 132S-4B3 | ||
42 × 6A | 10 9 | 166 150 | 40 60 | 16 21.5 | 18.5 30 | 4.5 | 160L -2B3 200L 1-2B3 | |
4.2 3.6 | 70 60 | 40 60 | 7.5 10 | 11 15 | 5 | 160M -4B3 160L -4B3 | ||
3Gr 3GCr (3cst) | 36 × 6A | 5 | 83 | 25 | 6.2 | 7.5 | 4 | 132S2-2B3 |
2 | 33 | 25 | 3.1 | 4 | 112M -4B3 | |||
42 × 4A | 10 | 166 | 10 | 4.5 | 5.5 | 4 | 132S-2B3 | |
42 | 70 | 10 | 2.4 | 4 | 112M -4B3 | |||
42 × 6A | 9 | 150 | 25 | 10.5 | 15 | 4 | 160M2 -2B3 | |
3.6 | 60 | 25 | 4.8 | 5.5 | 132S-4B3 |
● 性能表 ( 3G \3Gc\3Gr\3GCr(50-70))
泵型号 | 流量 | 压力P | 转速n 转 / 分 | 功率 P (千瓦) | 允许吸上真空高度(米) | 电动机型号 | |||
米 3 / 时 | 升 / 分 | 轴功率 | 电动机功率 | ||||||
3G 3GC 3Gr 3GCr (75cst) | 50 × 2 | 17.5 16 | 291 266 | 6 10 | 2900 | 5.2 8.1 | 5.5 11 | 4.5 | 132S1-2B3 160M 1-2B3 |
8.2 7.5 | 136 125 | 6 10 | 1450 | 2.6 4.0 | 3 5.5 | 5 | 100L 2-4B3 132S-4B3 | ||
50 × 4A | 17.5 16 | 291 266 | 16 25 | 2900 | 11.6 16.5 | 15 18.5 | 4.5 | 160M -2B3 160L -2B3 | |
8.2 7.5 | 136 125 | 16 25 | 1450 | 5.8 8.2 | 7.5 11 | 5 | 132M -4B3 160M -4B3 | ||
70 × 2 | 24 23 | 400 383 | 6 10 | 1450 | 7 9.8 | 11 15 | 4.5 | 160M -4B3 160L -4B3 | |
15 14 | 250 233 | 6 10 | 970 | 4.8 6.5 | 5.5 7.5 | 5 | 132M2 -6B3 160M -6B3 | ||
70 × 4 | 24 22 | 400 366 | 16 25 | 1450 | 14 20.5 | 18.5 22 | 4.5 | 180M -4B3 180L -4B3 | |
15 14 | 250 233 | 16 25 | 970 | 7.5 13.5 | 11 18.5 | 5 | 160L -6B3 200L 1-6B3 | ||
3Gr 3GCr (3cst) | 50 × 2 | 16 | 266 | 4 | 2900 | 3.3 | 5.5 | 4 | 132S1-2B3 |
7.5 | 125 | 4 | 1450 | 1.7 | 2.2 | 100L 1-4B3 | |||
50 × 4A | 16 | 266 | 10 | 2900 | 8.1 | 11 | 4 | 160M 1-2B3 | |
7.5 | 125 | 10 | 1450 | 4.0 | 7.5 | 132M -4B3 | |||
70 × 2 | 22 | 366 | 4 | 1450 | 5 | 7.5 | 4 | 132M -4B3 | |
13 | 216 | 4 | 970 | 3.5 | 4 | 132M 1-6B3 | |||
70 × 4 | 22 | 336 | 10 | 1450 | 9.5 | 15 | 4 | 160L -4B3 | |
13 | 216 | 10 | 970 | 6.5 | 11 | 160L -6B3 |
● 性能表 (3GR70 × 3)
泵型号 | 流量 | 压力 P | 转速 n 转 / 分 | 功率 P (千瓦) | 允许 吸上 真空 高度(米) | 电动机 型号 | |||
米 3 / 时 | 升 / 分 | 轴功率 | 电动机功率 | ||||||
3G 3GR (75cst) | 70 × 3 | 22 | 365 | 10 | 1450 | 13.8 | 15 | 4 | Y 160L -4B3 |
22 | 365 | 16 | 16.7 | 18.5 | Y 180M -4B3 | ||||
22 | 365 | 25 | 20.5 | 22 | Y 180L -4B3 |
● 性能表 ( 3G \3Gc\3Gr\3GCr(85-100))
泵型号 | 流量 | 压力 P | 转速 n 转 / 分 | 功率 P (千瓦) | 允许 吸上 真空 高度(米) | 电动机 型号 | |||
米 3 / 时 | 升 / 分 | 轴功率 | 电动机功率 | ||||||
3G 3GC 3Gr 3GCr (75cst) | 85 × 2 | 43 40 | 716 666 | 6 10 | 1450 | 12.5 18 | 15 22 | 4.5 | 160L -4B3 180L -4B3 |
28 25 | 466 416 | 6 10 | 970 | 8.5 10 | 11 15 | 5 | 160L -6B3 180L -6B3 | ||
85 × 4 | 43 40 | 716 666 | 16 25 | 1450 | 25 36 | 30 45 | 4.5 | 200L -4B3 225M -4B3 | |
28 25 | 466 416 | 16 25 | 970 | 19.5 25.4 | 22 30 | 5 | 200L 2-6B3 225M -6B3 | ||
100 × 2 | 70 68 | 1166 1133 | 6 10 | 1450 | 20 27.7 | 22 30 | 4 | 180L -4B3 200L -4B3 | |
45 43 | 750 716 | 6 10 | 970 | 13.8 18.2 | 15 22 | 4.5 | 180L -6B3 200L 2-6B3 | ||
100 × 4 | 70 68 | 1166 1133 | 16 25 | 1450 | 40 60 | 55 75 | 4 | 250M -4B3 280S-4B3 | |
45 43 | 750 716 | 16 25 | 970 | 29.5 39 | 37 45 | 4.5 | 250M -6B3 280S-6B3 | ||
110 × 2 | 94 90 | 1566 1500 | 6 10 | 1450 | 23 34 | 30 45 | 4 | 200L -4B3 225M -4B3 | |
60 56 | 1000 933 | 6 10 | 970 | 17.3 27.7 | 18.5 30 | 4.5 | 200L 1-6B3 225M -6B3 | ||
110 × 4 | 94 90 | 1566 1500 | 16 25 | 1450 | 53 80 | 75 90 | 4 | 280S-4B3 280M -4B3 | |
60 56 | 1000 933 | 16 25 | 970 | 36 48 | 45 55 | 4.5 | 280M -6B3 280M -6B3 | ||
3Gr 3GCr (3cst) | 85 × 2 | 40 | 666 | 4 | 1450 | 8 | 15 | 4 | 160L -4B3 |
25 | 416 | 4 | 970 | 4.2 | 11 | 160L -6B3 | |||
85 × 4 | 40 | 666 | 10 | 1450 | 20 | 22 | 4 | 180L -4B3 | |
25 | 416 | 10 | 970 | 10.3 | 15 | 180L -6B3 | |||
100 × 2 | 68 | 1133 | 4 | 1450 | 12.7 | 22 | 4 | 180L -4B3 | |
42 | 700 | 4 | 970 | 7.5 | 15 | 180L -6B3 | |||
100 × 4 | 68 | 1133 | 10 | 1450 | 28 | 30 | 4 | 200L -4B3 | |
42 | 700 | 10 | 970 | 20 | 22 | 200L 2-6B3 | |||
110 × 2 | 90 | 1500 | 4 | 1450 | 20 | 30 | 4 | 200L -4B3 | |
56 | 933 | 4 | 970 | 13.9 | 18.5 | 200L 1-6B3 | |||
110 × 4 | 90 | 1500 | 10 | 1450 | 34 | 45 | 4 | 225M -4B3 | |
56 | 933 | 10 | 970 | 23 | 30 | 225M -6B3 |
● 性能表 (3GS\3GCS\3GSr\3GCSr(100-200))
泵型号 | 流量 | 压力 P | 转速 n 转 / 分
| 功率 P (千瓦) | 允许吸上真空高度 (米) | 电动机 型号 | |||
米 3 / 时 | 升 / 分 | 轴功率 | 电动机 功率 | ||||||
3GS 3GCS 3GSr 3GCSr (75cst) | 100 × 2 | 146 140 132 | 2433 2333 2200 | 6 10 16 | 1450 | 35 50 80 | 45 55 90 | 4 | 225M -4B3 250M -4B3 280M -4B3 |
90 86 80 | 1500 1433 1333 | 6 10 16 | 970 | 26 32.5 43 | 30 37 55 | 225M -6B3 225M -6B3 280M -6B3 | |||
110 × 2 | 196 190 182 | 3266 3166 3033 | 6 10 16 | 1450 | 46 66 98 | 55 75 110 | 4 | 250M -4B3 280S-4B3 315S-4B3 | |
124 118 110 | 2066 1966 1833 | 6 10 16 | 970 | 32 48 65 | 37 55 75 | 250M -6B3 280M -6B3 315S-6B3 | |||
160D × 3 | 300 292 280 | 5000 4866 4662 | 6 10 16 | 1450 | 68 102 160 | 75 110 200 | 4 | 280S-4B3 315S-4B3 355S2-4B3 | |
194 186 180 | 3230 3096 2997 | 6 10 16 | 970 | 48 66 98 | 55 75 110 | 280M -6B3 315S-6B3 315L 1-6B3 | |||
160DR36 | 412 400 385 | 6866 6666 6416 | 6 10 16 | 1450 | 94 140 220 | 110 160 250 | 4 | 315S-4B3 315M2 -4B3 355S4-4B3 | |
266 255 246 | 4433 4250 4100 | 6 10 16 | 970 | 66 90 135 | 75 110 185 | 315S-6B3 315M2 -6B3 355S3-6B3 | |||
200D × 3 | 590 570 550 | 9823 9490 9157 | 6 10 16 | 1450 | 135 200 320 | 160 250 355 | 4 | 315L 1-4B3 355S4-4B3 400M 1-4B3 | |
380 370 360 | 6327 6160 5994 | 6 10 16 | 970 | 90 135 215 | 110 160 250 | 315M2 -6B3 355S2-6B3 355L 2-6B3 | |||
200DR36 | 826 798 770 | 13766 13300 12833 | 6 10 16 | 1450 | 189 280 448 | 220 315 500 | 4 | 355S3-4B3 355L -4B3 400L 1-4B3 | |
532 518 504 | 8866 8633 8400 | 6 10 16 | 970 | 126 189 300 | 185 220 315 | 355S3-6B3 355M -6B3 400M2 -6B3 |
● 性能表 (3GCG(50-110))
泵型号 | 流量 | 压力P | 转速n 转 / 分 | 功率 P (千瓦) | 允许吸上真空高度(米) | 电动机 型号 | |||
米 3 / 时 | 升 / 分 | 轴功率 | 电动机功率 | ||||||
3GCG (75cst) | 50 × 2 | 18 | 300 | 4 | 2900 | 3.6 | 4 | 4.5 | YH 112M -2V1 |
17.5 | 290 | 6 | 5.2 | 5.5 | YH132S1-2V1 | ||||
16 | 265 | 8 | 7.2 | 7.5 | YH132S-2V1 Z 2C -42 | ||||
10 | 165 | 5 | 2100 | 3.2 | 5 | Z 2C -51 | |||
70 × 2 | 25 | 415 | 4 | 1450 | 5.0 | 5.5 | 4.5 | YH132S-4V1 | |
24 | 410 | 6 | 7 | 11 | YH 160M -4V1 | ||||
23.5 | 400 | 8 | 9 | 11 | YH 160M -4V1 | ||||
85 × 2 | 44 | 730 | 4 | 1450 | 9.5 | 11 | 4.5 | YH 160M -4V1 | |
43 | 715 | 6 | 12.5 | 15 | YH 160L -4V1 | ||||
41 | 680 | 8 | 15 | 18.5 | YH 180M -4V1 | ||||
100 × 2 | 72 | 1200 | 4 | 1450 | 16 | 18.5 | 4 | YH 180M -4V1 | |
70 | 1165 | 6 | 20 | 22 | YH 180L -4V1 | ||||
69 | 1150 | 8 | 24 | 30 | YH 200L -4V1 | ||||
110 × 2 | 96 | 1600 | 4 | 1450 | 17 | 22 | 4 | YH 180L -4V1 | |
94 | 1565 | 6 | 23 | 30 | YH 200L -4V1 | ||||
92 | 1530 | 8 | 29 | 37 | YH225S-4V1 |
● 性能表 (3GCL(50-110))
泵型号 | 流量 | 压力 P | 转速 n 转 / 分 | 功率 P (千瓦) | 允许 吸上 真空 高度(米) | 电动机 型号 | |||
米 3 / 时 | 升 / 分 | 轴功率 | 电动机功率 | ||||||
3GCL (75cst) | 50 × 2 | 18 17.5 16 | 300 290 265 | 4 6 8 | 2900 | 3.6 5.2 7.2 | 4 5.5 7.5 | 4.5 | 112M -2V1 132S1-2V1 132S2-2V1 |
9 8.2 7.5 | 150 135 125 | 4 6 8 | 1450 | 1.9 2.6 3.6 | 2.2 3 4 | 100L 1-4V1 100L 2-4V1 112M -4V1 | |||
70 × 2 | 25 24.5 24 | 415 405 400 | 4 6 8 | 1450 | 5 7 9 | 5.5 11 11 | 4.5 | 132S-4V1 160M -4V1 160M -4V1 | |
16 15 14 | 265 250 230 | 4 6 8 | 970 | 3.3 4.8 5.9 | 4 5.5 7.5 | 132M 1-6V1 132M2 -6V1 160M -6V1 | |||
85 × 2 | 44 43 41 | 730 715 680 | 4 6 8 | 1450 | 9.5 12.5 15 | 11 15 18.5 | 4.5 | 160M -4V1 160L -4V1 180M -4V1 | |
30 28 26 | 500 465 430 | 4 6 8 | 970 | 6.7 8 10 | 7.5 11 15 | 160M -6V1 160L -6V1 180L -6V1 | |||
100 × 2 | 72 70 69 | 1198 1165 1150 | 4 6 8 | 1450 | 16 20 25 | 18.5 22 30 | 4 | 180M -4V1 180L -4V1 200L -4V1 | |
47 45 43 | 780 750 715 | 4 6 8 | 970 | 9.6 13.5 16.4 | 11 15 18.5 | 160L -6V1 168L -6V1 200L 1-6V1 | |||
110 × 2 | 96 94 92 | 1560 1565 1530 | 4 6 8 | 1450 | 17 23 29 | 22 30 37 | 4 | 180L -4V1 200L -4V1 225S-4V1 | |
63 60 56 | 1050 1000 930 | 4 6 8 | 970 | 12.8 16.7 18.5 | 15 18.5 22 | 180L -6V1 200L 1-6V1 200L 2-6V1 |
性能表 (3GCLS(100-160)
泵型号 | 流量 | 压力 P | 转速 n 转 / 分
| 功率 P (千瓦) | 允许吸上真空高度 (米) | 电动机 型号 | |||
米 3 / 时 | 升 / 分 | 轴功率 | 电动机 功率 | ||||||
3GCLS (75cst) | 100 × 2 | 150 146 142 | 2495 2430 2360 | 4 6 8 | 1450 | 30 35 39 | 37 55 55 | 4 | 225S-4V1 250M-4V1 250M-4V1 |
94 90 88 | 1565 1500 1465 | 4 6 8 | 970 | 22 26 33 | 30 30 37 | 225M-6V1 250M-6V1 250M-6V1 | |||
110 × 2 | 200 196 192 | 3330 3260 3195 | 4 6 8 | 1450 | 30 46 61 | 37 55 75 | 4 | 225S-4V1 250M-4V1 280S-4V1 | |
128 124 120 | 2130 2060 2000 | 4 6 8 | 970 | 23 34.8 38.9 | 30 37 45 | 225M-6V1 250M-6V1 280S-6V1 | |||
160D × 3 | 306 300 295 | 5090 4995 4910 | 4 6 8 | 1450 | 45 68 89 | 55 75 110 | 4 | 250M-4V1 280S-4V1 315S-4V1 | |
200 194 188 | 3330 3230 3130 | 4 6 8 | 970 | 33 48 62 | 37 55 75 | 250M-6V1 280M-6V1 315S-6V1 |
