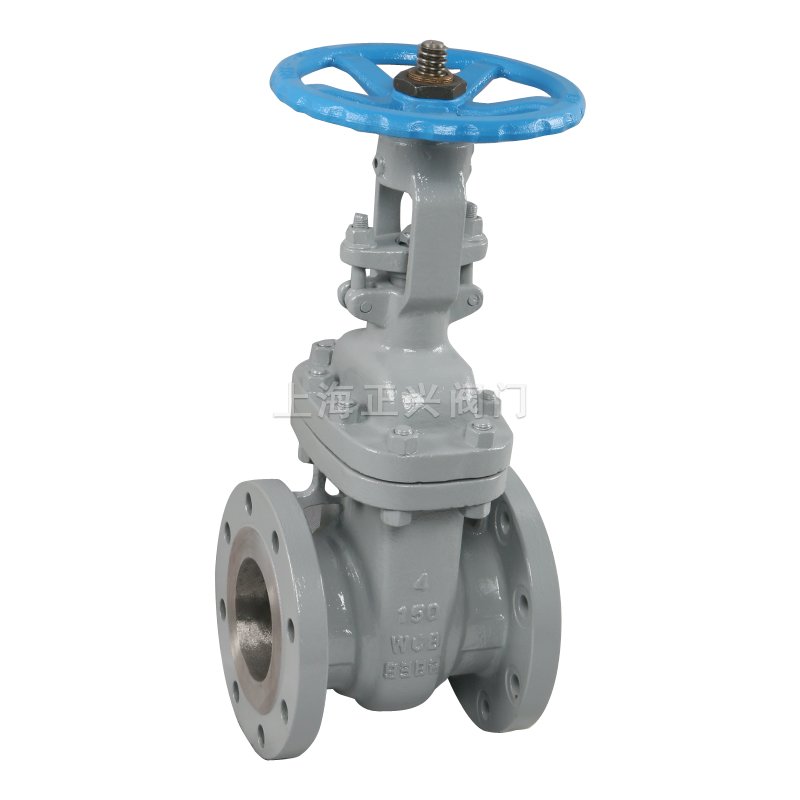

Z40H碳钢美标闸阀

直接联系

上海正兴阀门制造有限公司

上海

产品规格型号

参考报价：

面议

品牌：

正兴阀门

型号：

Z40H碳钢美标闸阀

关注度：

425

产品介绍

产品特点:

1、产品设计制造符合国外先进标准要求，密封可靠，性能优良。2、结构设计紧凑合理，造型美观。3、采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。4、阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。5、采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

产品执行标准:

设计与制造：API 600；法兰尺寸：ANSI B16.5；结构长度：ANSI B16.10；压力～温度：ANSI B16.34；检验与试验：API 598

产品性能参数:

Z40H美标闸阀PN20～PN100性能参数
公称压力（Lb）	强度试验		水密封试验		气密封试验
公称压力（Lb）	MPa	Lbf/in²	Mpa	Lbf/in²	MPa	Lbf/in²
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630

产品零部件材质:

Z40H美标闸阀PN20～PN100主要零件材质
阀体、阀盖、闸板	WCB	ZG1Cr18Ni9Ti	CF8（304）	CF3（304L）	ZG1Cr18Ni12Mo2Ti	CF8M（316）
密封面	Cr13或硬质合金	本体（W）或硬质合金（Y）
阀杆及内件	2Cr13	1Cr18Ni9Ti	0Cr19Ni9（304）	00Cr19Ni11（304L）	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2（316）
填料	柔性石墨
垫片	不锈钢缠绕垫片
适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质
适用温度	-29～425 ℃	-40～500 ℃

产品外形连接尺寸:

Z40H美标闸阀PN20～PN100外形结构连接尺寸
公斤级或公称压力	DN		尺寸（mm）												重量（kg）
	DN		d	L	LJ	D	D1	D2	b	Z-φd	W	H开			重量（kg）
	mm	in	d	L	LJ	D	D1	D2	b	Z-φd	W	ZA40	ZA540	ZA940	ZA40
Class150 PN2.0MPa	25	1	25	127	140	108	79.5	51	11.5	4-15	120	200	-	330	7
	32	1 1/4	32	140	153	117	89	64	13.0	4-15	140	235	-	375	9
	40	1 1/2	38	165	178	127	98.5	73	14.5	4-15	180	285	-	435	13
	50	2	51	178	191	152	120.5	92	16.0	4-19	180	390	-	610	19
	65	2 1/2	64	190	203	178	139.5	105	17.5	4-19	200	435	-	655	24
	80	3	76	203	216	190	152.5	127	19.5	4-19	200	515	-	680	36
	100	4	102	229	242	229	190.5	157	24.0	8-19	250	595	-	750	46
	125	5	127	254	267	254	216.0	186	24.0	8-22	250	725	-	820	65
	150	6	152	267	280	279	241.5	216	25.5	8-22	300	780	-	900	82
	200	8	203	292	305	343	298.5	270	29.0	8-22	300	975	1010	1060	126
	250	10	254	330	343	406	362.0	324	30.5	12-25	350	1150	1190	1250	178
	300	12	305	356	369	483	432.0	381	32.0	12-25	400	1380	1420	1500	258
	350	14	337	381	394	533	476.0	413	35.0	12-29	400	1540	1580	1750	385
	400	16	387	406	419	597	540.0	470	37.0	16-29	500	1740	1780	1950	485
	450	18	438	432	445	635	578	533	40	16-32	500	1950	1990	2150	580
	500	20	489	457	470	699	635.0	584	43.0	20-32	600	2180	2220	2350	680
	600	24	591	508	521	813	749.5	692	48.0	20-32	650	2560	2600	2710	940
Class300 PN5.0MPa	25	1	25	165	178	124	89.0	51	17.5	4-19	140	215	-	370	9
	32	1 1/4	32	178	191	133	98.5	64	19.5	4-19	180	255	-	420	12
	40	1 1/2	38	190	203	156	114.5	73	21.0	4-22	200	320	-	480	16
	50	2	51	216	232	165	127.0	92	22.5	8-19	200	425	-	650	26
	65	2 1/2	64	241	257	190	149.0	105	25.5	8-22	250	460	-	700	34
	80	3	76	283	299	210	168.5	127	29.0	8-22	300	540	-	740	47
	100	4	102	305	321	254	200.0	157	32.0	8-22	300	630	-	795	73
	125	5	127	381	397	279	235.0	186	35.0	8-22	350	760	-	850	110
	150	6	152	403	419	318	270.0	216	37.0	12-22	350	825	-	990	130
	200	8	203	419	435	381	330.0	270	41.5	12-25	400	1020	1055	1150	210
	250	10	254	457	473	445	387.5	324	48.0	16-29	450	1200	1240	1350	280
	300	12	305	502	518	521	451.0	381	51.0	16-32	500	1425	1465	1560	400
Class600 PN10.0MPa	25	1	25	216	216	124	89.0	51	17.5	4-19	180	215	-	420	16
	32	1 1/4	32	229	229	133	98.5	64	21.0	4-19	180	270	-	480	25
	40	1 1/2	38	241	241	156	114.5	73	22.5	4-22	200	345	-	550	30
	50	2	51	292	295	165	127.0	92	25.5	8-19	250	470	-	680	42
	65	2 1/2	64	330	333	190	149.0	105	29.0	8-22	250	520	-	750	55
	80	3	76	356	359	210	168.5	127	32.0	8-22	300	570	-	820	70
	100	4	102	432	435	273	216.0	157	38.5	8-25	300	700	-	870	120
	125	5	127	508	511	330	266.5	186	44.5	8-29	350	780	-	950	180
	150	6	152	559	562	356	292.0	216	48.0	12-29	400	850	890	1100	250

安装注意事项及要点:

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的闸阀，按产品使用说明书的规定安装。
9、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。

阀门选型单元解析：

根据管路系统设计的需要和各类阀门的自身特性及安装使用等因素决定采用何种阀门。

1	2	3	4	5	6	7
1、类型代号
2、驱动方式代号
3、连接形式代号
4、结构形式代号
5、密封面材料或衬里材料代号
6、压力代号或工作温度下的工作压力
7、阀体材料代号

1单元=阀门类型代号：

阀门类型	代号	阀门类型	代号
安全阀	A	球阀	Q
蝶阀	D	疏水阀	S
隔膜阀	G	调节阀	T
止回阀	H	柱塞阀	U
截止阀	J	旋塞阀	X
节流阀	L	减压阀	Y
排污阀	P	闸阀	Z

2单元=驱动方式代号：

根据阀门参数、功能、操作要求和现场条件等选择阀门传动方式。我公司可为用户提供、手动、电动、气动、液动、电磁、自动等各种类型的阀门，也可按用户要求选配。驱动方式代号：

驱动方式	代号	驱动方式	代号
电磁	0	锥齿轮	5
电磁－液动	1	气动	6
电－液动	2	液动	7
涡轮	3	气－液动	8
正齿轮	4	电动	9

注：①、代号1、代号2及代号8是用在阀门启闭时，需有两种动力源同时对阀门进行操作。②、安全阀、液压阀、输水阀、手动手轮直接连接阀杆操作结构形式的阀门，本代号省略不表示。③、对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示、防爆电动用9B表示

3单元=连接方式代号：

根据阀门使用工况及安装要求选择不同的连接方式，一般有螺纹连接，法兰连接，对焊连接，对夹连接等。连接形式代号：

连接形式	代号	连接形式	代号
内螺纹	1	对焊接	6b
外螺纹	2	对夹	7
法兰	4	卡箍	8
承插焊	6s	卡套	9

结构长度：用户无特殊要求，按该阀执行的设计标准（GB、API、ANSI、BS等）中的规定制造。参照本公司为您提供的参数《产品连接尺寸》

4单元=结构形式代号(包括前3单元内容汇总)：

阀门的型号编制方法：

阀门的型号编制由7个单元组成，其含量如图所示：公称压力号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍，用于电站工业的阀门，当介质**温度超过530℃时，其数值以兆帕（MPa）为单位的工作压力值的10倍。参照JB4018-85标准，型号编制方法如下：

代号		0	1	2	3	4	5	6	7	8	9
传动方式		电磁动	电磁液动	电液动	蜗轮	直齿轮	锥齿轮	气动	液动	气-液动	电动
连接形式			内螺纹	外螺纹		法兰		焊接	对夹	卡籀	卡套
类型代号		结构形式
闸阀	Z	明杆					暗杆
		楔式			平行式		楔式		平行式
		弹性闸板	刚性
			单闸板	双闸板	单闸板	双闸板	单闸板	双闸板	单闸板	双闸板
截止阀	J		直通式		三通式	直角式	直流式	平衡
节流阀	L							直通式	直角式
球阀	Q		浮动球					固定	球
			直通式	Y型三通式		L形三通式	T型三通式	四通式	直通式
蝶阀	D	杠杆式	垂直板式		斜板式
隔膜阀	G		屋脊式		截止式	直流板式		直通式	闸板式	角式Y形	角式T形
旋塞阀	X				填料式
					直通式	T形三通式	四通式		L直通式	T形三通式	直通
止回阀	H		升降式			旋启式					蝶形
			直通式	立式		单瓣	多瓣	双瓣
安全阀	A	弹簧									脉冲式
		封闭			不封闭	封闭	不封闭
		带散热片全启式	微启式	全启式	带扳手		杠杆式	带控制机构	带扳手
					双弹簧微启式	全启式		全启十	微启式	全启式
减压阀	Y		薄摸式	弹簧薄摸式	活塞式	波纹管式	杠杆式
疏水阀	S		浮球式				钟形浮子式		双金属片式	脉冲式	圆盘式

5单元=密封面或衬里材料代号：

密封面或衬里材料	代号	密封面或衬里材料	代号
锡基轴承合金（巴氏合金）	B	尼龙塑料	N
搪瓷	C	渗硼钢	P
渗氮钢	D	衬铅	Q
氟塑料	F	奥氏体不锈钢	R
陶瓷	G	塑料	S
Cr13系不锈钢	H	铜合金	T
衬胶	J	橡胶	X
蒙乃尔合金	M	硬质合金	Y

注：①、除隔膜阀外、当密封副的密封面材料不同时，以硬密度的材料表示。②、阀门密封副材料均为阀门的本体材料时，阀座密封面材料代号用“W”表示。

6单元=压力代号或工作温度下的工作压力代号：

阀门指定温度下的工作压力，是供参考用的圆整数值，分为不同级别，用PN表示，按GB/T1048-1990规定，国标阀门单位为MPa,磅级阀门用LB表示。以下的公称压力 PN 数值依据 GB/T 1048-2004 标准。PN：与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。它由字母 PN 和后跟无因次的数字组成
PN 数值应从以下系列种选择：

DIN 系列	ANSI 系列
PN2.5	PN20
PN6	PN50
PN10	PN110
PN16	PN150
PN25	PN260
PN40	PN420
PN63
PN100

注：必要时允许选用其他 PN 数值公称压力 (PN)

7单元=阀体材料代号：

阀体材料	代号	阀体材料	代号
碳钢	C	球墨铸铁	Q
Cr13系不锈钢	H	0Cr17Ni12Mo2系不锈钢	R
1Cr5Mo铬钼钢	I	0Cr17Ni14Mo2系不锈钢	RL
15CrMo铬钼钢	H	塑料	S
可锻铸铁	K	铜及铜合金	T
铝合金	L	钛及钛合金	Ti
0Cr18Ni9系不锈钢	P	铬钼钒钢	V
0Cr19Ni10系不锈钢	PL	灰铸铁	Z

常用阀体材料代号:

代号	I	C	P	R	V
阀体材料	Cr5Mo C5	WCB 25 A105	1Cr18Ni9Ti ZG1Cr8Ni9Ti CF8(304) CF3(304L)	1Cr18Ni12Mo2Ti ZG1Cr8Ni12Mo 2Ti CF8M(316) CF3M(316L)	12Cr1MoV ZG15CrMo1V ZG20CrMoV WC6 WC9

注：用户应根据本所产品型号所订货，如有特殊要求，请在订货合同中予以说明。

阀门材料性能:

注*：主要依据 JB/T 5300-1991 标准编制制造！

阀体材料	适用公称压力/MPa	适用温度/℃	适用介质
灰铸铁	≤10	－10～200	水、蒸汽、空气、煤气及油类等介质
可锻铸铁	≤25	－30～300	水、蒸汽、空气及油类等介质
球墨铸铁	≤40	－30～350	水、蒸汽、空气及油类等介质
铜合金	≤25	－40～250	水、海水、氧气、空气及油类等介质
碳素钢	≤320	－30～450	水、蒸汽、空气、氢气、氨、氮及石油产品等介质
高温钢	≤16	≤550	蒸汽及石油产品
低温钢	≤64	≥－196	乙烯、丙烯、液态天然气及液氮等介质
不锈耐酸钢	≤64	≤200	硝酸、醋酸等介质

除了上述选型单元外，还需公称通径：

DN：用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN和后跟无因次的整数数字组成。这个数字与端部连接件的孔径或外径（单位：mm）等特征尺寸直接相关。优先选用的 DN 数值如下：

1.管件尺寸英寸毫米对照表：

管件尺寸英寸毫米对照表
直径英寸	1/4″	3/8″	1/2″	3/4″	1″	1.2″	1.5″	2″	2.5″
通径毫米	DN8	DN10	DN15	DN20	DN25	DN32	DN40	DN50	DN65
外径毫米	13.7	17.14	21.3	26.7	33.4	42.2	48.3	60.3	73
直径英寸	3″	4″	5″	6″	8″	10″	12″	14″	16″
直径毫米	DN80	DN100	DN125	DN150	DN200	DN250	DN300	DN350	DN400
外径毫米	88.9	114.3	141.3	168.3	219.1	273	323.8	355.6	406.4
注：1 英寸=25.4毫米 =8英分 1分=1/8″ 2分=1/4″ 3分=3/8″ 4分=1/2″ 6分=3/4″ 8分=1″

2.对于多大的水管该用多大的阀门口径（接口）做了详细对照，见下表:

管子通径DN（公称直径）对应管子外径Ф（mm）：
公称直径	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125
小直径系列	Ф18	Ф25	Ф32	Ф38	Ф45	Ф57	Ф73	Ф89	Ф108	Ф133
大直径系列	Ф22	Ф27	Ф34	Ф42	Ф48	Ф60	Ф76	Ф89	Ф114	Ф140
公称直径	DN150	DN200	DN250	DN300	DN350	DN400	DN450	N500	DN600
小直径系列	Ф159	Ф219	Ф273	Ф324	Ф360	Ф406	Ф457	Ф508	Ф610
大直径系列	Ф168	Ф219	Ф273	Ф325	Ф377	Ф426	Ф480	Ф530	Ф630
公称直径	DN700	DN800	DN900	DN1000	DN1200	DN1400	DN1600	N1800	DN2000
直径系列	Ф720	Ф820	Ф920	Ф1020	Ф1220	Ф1420	Ф1620	Ф1820	Ф2020

3.对于多大的水管（大外径）该用多大的阀门口径（接口）做了详细对照，见下表：

管子通径DN（公称直径）对应管子外径Ф（mm）
压力	匹配管子外径		公称压力	匹配管子外径
压力	大外径系列外径	小外径系列外径		大外径系列外径	小外径系列外径
DN15	Φ22	Φ18	DN125	Φ140	Φ133
DN20	Φ27	Φ25	DN150	Φ168	Φ159
DN25	Φ34	Φ32	DN200	Φ219	Φ219
DN32	Φ42	Φ38	DN250	Φ273	Φ273
DN40	Φ48	Φ45	DN300	Φ324	Φ325
DN50	Φ60	Φ57	DN350	Φ356	Φ377
DN65	Φ76	Φ73	DN400	Φ406	Φ426
DN80	Φ89	Φ89	DN450	Φ457	Φ480
DN100	Φ114	Φ108	DN500	Φ508	Φ530

按GB/T1047的规定来选定，以DN表示，单位为mm，磅级阀门用NPS表示，单位为(in)。

具有其他功能作用阀门的表示代号：

第二功能作用名称	代号	第二功能作用名称	代号
低温型	D	缓闭型	H
保温型	B	排渣型	P
波纹管型	W	吹扫型	C
伸缩法兰型	S	防火型	F
V形球型	V	快速型	Q

带有特异结构阀门的角标代号：

特异结构名称	代号	特异结构名称	代号
刀型平板闸阀	D	水封型	S
带导流孔型闸阀	K	不带导流孔型闸阀	W

型号和名称编制方法示例：

（1）球阀、电动、法兰连接、浮动直通式、四氟软密封、16公斤压力、不锈钢304阀体	型号为：Q941F-16P
（2）蝶阀、气动、对夹连接、垂直板式、橡胶软密封、16公斤压力、球墨铸铁阀体	型号为：D671X-10Q
（3）止回阀、法兰连接、立式升降式、合金钢硬密封、40公斤压力、碳钢阀体	型号为：H42H-40C
（4）球阀、涡轮传动、法兰连接、固定直通式、硬质合金钢密封、100公斤压力、碳钢阀体	型号为：Q347H-100C
（5）截止阀、气动、法兰连接、直通式、合金钢密封、64公斤压力、不锈钢316材质	型号为：J641H-64R

产品用途:

Z40H美标闸阀适用于 ANSI Class150～2500、PN20～42、JIS10～20K，工作温度 -29～425℃（碳钢）及 -40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
