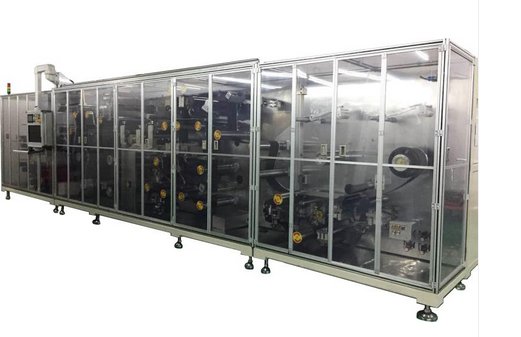

全机配有自动上料,自动放卷、自动换卷结构 ,切带粉料回收系统,手动接料平台、CCD坏品检测结构,分切宽度自动调整单元,除尘、坏品打标、储料张力控制单元，自动收卷和自动下料推出装置,触摸屏操作台提供人机对话介面图形化操控。

通过张力导辊检测极片表面张力实时控制放卷伺服转矩及速度,伺服电机驱动牵引辊及滚刀进行分切,由上下两根张力导辊检测极片表面张力实时控制收卷伺服转矩及速度,实现电池极片卷料经连续分切成工序规格尺寸和品质要求的卷料。

1.设备速度:机械设计速度max.80m/min ;使用工作速度范围:5-80m/min ,设备分切速度:80m/min ;

2.放卷张力控制范围:放卷张力0-250N ,数字量化调节,调节精度:+1N ,张力设定值和实际值偏差s +5% ;可设置*小张力:15N ;3.收卷张力控制范围:收卷张力0-100N ,数字量化调节,调节精度:+1N ,张力设定值和实际值偏差s +5% ;可设置*小张力:10N ;4.纠偏精度:双传感器,对中纠偏,纠偏行程:≥120mm ;纠偏精度:≤+0.2mm ;

5.分切宽度偏差:分切双条宽度差:≤+0.5mm; CPK21.67 ;

6.分切宽度:100-400mm ;

7.毛刺:垂直方向毛刺s7um ;

8.边缘蛇形偏移:s0.3mm/1000mm ;

9.收卷端面偏差:≤+0.5mm /卷;

10.CCD外观检测:设备自带极片CCD外观缺陷检测系统、打标装置;

11.设备故障率:≤1%只由设备本身停机造成的;

12.产品优率:≥99%(只由本机产生)。
