矩形波导吸收式滤波器
直接联系
成都欧拉微波元器件有限公司
四川
面议
成都欧拉

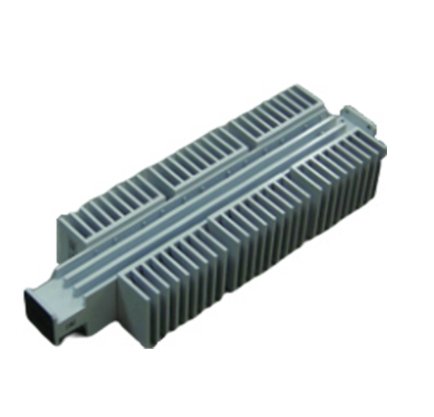

矩形波导吸收式滤波器
257
产品概述
这些低通滤波器传递能量的主导TE10模式以*小的损耗来吸收系统接下来的几个高阶谐波的同时保持 在通带和阻带低电压驻波比。它们非常适合在高功率波导发射机和谐波丰富的带宽扫描振荡器输出。
通过过滤的基波信号的谐波，它们能增加功率和频率测量的精度，减少驻波传输路径所造成的困高阶模式。
可以被设计成为一个狭窄通信频带的全带宽使用。它们的吸收阻带通常覆盖**和第二谐波的通带，其中包含大部分的能量被过滤。折叠或紧凑的设计可扩展阻带到第三谐波，材料，法兰类型是可选的。
产品型号 | 波导规格 | 通带指标 | 止带指标 | 功率 | |||||
频率 | 驻波比 | 插损 | 频率 | 衰减 | 驻波比 | 平均功率 | 峰值功率 | ||
HPWG320C6ABS | BJ320（WR28） | 26.5-40 | 1.2 | 0.7 | 53-90 | 40 | 2.5 | 1500 | 20 |
BPWG220C6ABS | BJ220(WR42) | 17.6-26.7 | 1.2 | 0.5 | 36-79.5 | 40 | 2.5 | 1000 | 10 |
HPWG140C6ABS | BJ140(WR62) | 11.9-18 | 1.2 | 0.4 | 24.8-54 | 40 | 2.5 | 800 | 8 |
BPWG120C6ABS | BJ120(WR75) | 9.84-15 | 1.1 | 0.3 | 20-45 | 40 | 2.5 | 800 | 8 |
BPWG100C6ABS | BJ100(WR90) | 8.2-12.4 | 1.1 | 0.3 | 16.4-37.2 | 40 | 2.5 | 800 | 8 |
BPWG84C6ABS | BJ84(WR112) | 6.57-9.99 | 1.1 | 0.3 | 14.1-30 | 40 | 2.5 | 500 | 5 |
LPWG70A10ABS | BJ70(WR137) | 5.38-8.17 | 1.1 | 0.2 | 11.7-24.6 | 40 | 2.5 | 500 | 5 |
LPWG48A10ABS | BJ48(WR187) | 3.94-5.99 | 1.1 | 0.2 | 7.9-17.55 | 40 | 2.5 | 200 | 2 |
LPWG32A10ABS | BJ32(WR284) | 2.6-3.95 | 1.1 | 0.15 | 5.2-11.85 | 40 | 2.5 | 200 | 2 |
