波导隔离器
直接联系
成都欧拉微波元器件有限公司
四川
面议
成都欧拉

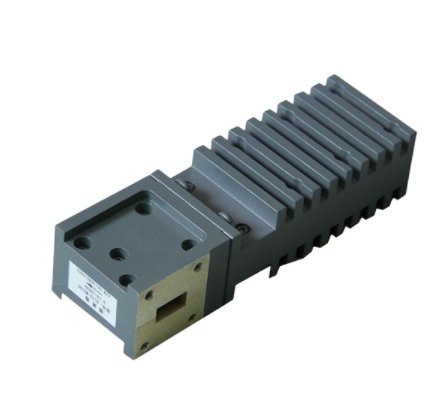

波导隔离器
198
产品概述
隔离器是一种使电磁波单向传输的非互昨性二端口器件，信号反向传输则为隔离，故隔离器也称之为反向器。在微波系统中主要用于控制电磁波信号沿单方向传输，同时减小反射信号对系统或对源的影响。
成都欧拉微波元器件有限公司提供一系列高性能的波导隔离器产品。频率范围：0.76-40Ghz，标准矩形波导：BJ9-BJ320，相对带宽25%内驻波导1.2，损耗0.3dB，隔离度20dB。另外波导隔离器的波导规格，法兰，指标等均可根据用户要求定制。
产品型号 | 波导规格 | 频率 | 带宽 | 损耗 | 隔离 | 驻波 | 平均功率(W) |
ISWG14A10P200 | BJ14(WR650) | 1.13-1.73 | Full | 0.25 | 23 | 1.15 | 200 |
ISWG18A10P100 | BJ18(WR510） | 1.45-2.2 | Full | 0.25 | 23 | 1.15 | 100 |
ISWG22A10P100 | BJ22(WR430) | 1.7-2.61 | Full | 0.25 | 23 | 1.15 | 100 |
ISWG26A10P100 | BJ26(WR340) | 2.17-3.3 | Full | 0.25 | 23 | 1.15 | 100 |
ISWG32A10P100 | BJ32(WR284) | 2.6-3.95 | Full | 0.25 | 23 | 1.15 | 100 |
ISWG40A10P50 | BJ40(WR229) | 3.22-4.9 | Full | 0.3 | 20 | 1.2 | 50 |
ISWG48A10P50 | BJ48(WR187) | 3.94-5.99 | Full | 0.3 | 20 | 1.2 | 50 |
ISWG58A10P20 | BJ58(WR159) | 4.64-7.05 | Full | 0.3 | 20 | 1.2 | 20 |
ISWG70A10P20 | BJ70(WR137) | 5.38-8.17 | Full | 0.3 | 20 | 1.2 | 20 |
ISWG84A6P10 | BJ84(WR112) | 6.57-9.99 | Full | 0.3 | 20 | 1.2 | 10 |
ISWG100A6P10 | BJ100(WR90) | 8.2-12.4 | Full | 0.3 | 20 | 1.2 | 10 |
ISWG120A6P10 | BJ120(WR75) | 9.84-15 | Full | 0.3 | 20 | 1.2 | 10 |
ISWG140A6P10 | BJ140(WR62) | 11.9-18 | Full | 0.4 | 20 | 1.2 | 10 |
ISWG180A6P5 | BJ180(WR51) | 14.5-22 | Full | 0.4 | 20 | 1.2 | 5 |
ISWG220A6P5 | BJ220(WR42) | 17.6-26.7 | Full | 0.4 | 20 | 1.2 | 5 |
ISWG260A6P2 | BJ260(WR34) | 21.7-33 | Full | 0.5 | 17 | 1.4 | 2 |
ISWG320A6P2 | BJ320(WR28) | 26.5-40 | Full | 0.5 | 15 | 1.5 | 2 |
