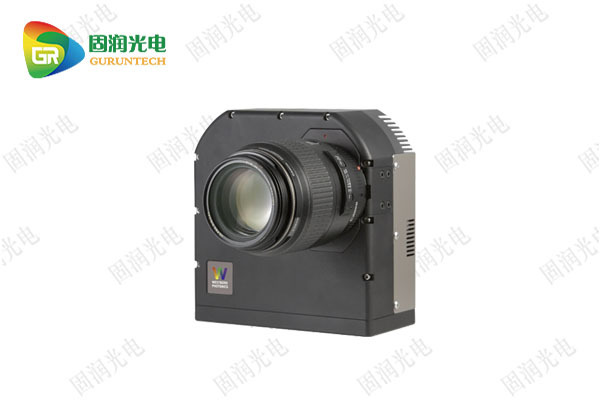

Westboro Photonics又为热衷在测量过程中收集色度信息的用户设 计和打造了 WP6120，成为这个产品线的新成员。WP6120色度计利用 1200万像素科学级冷却型 CCD，再辅 以经过验证的 Photometrica软件集，可以为任何比色法应用提供灵活、灵敏、精确和便捷的解决方案。
成像亮度计提供高分辨的2D光亮度与色度检测
功能强大
配置了400万、900万或者1200万像素分辨率探测器，WP640， WP690和WP6120成像色度计提供了优秀的亮度与色度测试解决方案。可选各种各样的镜头，以适应各行业的应用需求。
Westboro Photonics的Photomatrica®软件为用户提供了**生产力的软件环境，从而进行简单或者深入的分析。使用选配的脚本或者软件开发工具包（SDK），软件所有的结果与分析功能都可实现高效的自动化。
高灵敏度
WP640， WP690和WP6120均使用帕尔贴冷却CCD，能使测试的噪音与温漂降到*低。即使在低于0.01cd/m2（WP640可达*低0.003cd/m2）亮度的弱信号也可以进行可靠的分析。。
精确
精确匹配的CIE三色滤镜确保了准确的亮度与色度测试，即使在高动态对比度超过100，000:1的情况下，电子曝光可确保场景中的每一点都得到**的曝光值。
主要特征：
帕尔贴冷却CCD探测器
高灵敏度
CIE色彩匹配滤镜
多种镜头可选
USB 2.0接口
体积小，重量轻
应用领域：
平板显示器均匀性测试
键盘背光
手机键盘背光
航空/汽车仪表盘
亮度分析
光束分布分析
规格参数：
| 成像仪规格 | WP640 | WP690 | WP6120 |
| 测试性能 | 色度参数: (x，y)， 主波长 (nm)， 色纯度， 色温 [K] 光度参数:亮度， 照度， 发光强度 | ||
| 单位 | cd/m2， fL， lux， cd， %， [x，y]， [u’， v’]， 用户自定义 | ||
| A/D | 16-bit | ||
| 传感器尺寸和型号 | 21 mm 对角线，KAI-04022 | 16 mm 对角线，ICX814 | 16 mm 对角线，ICX834 |
| 像素大小(μm) | 7.4 x 7.4 | 3.7 x 3.7 | 3.1 x 3.1 |
| 图像分辨率 (W x H) [像素] | 2048 x 2048 | 2704 x 3376 | 2838 x 4250 |
| 电热制冷CCD | 温控精度 +/- 0.1 °C | ||
| 动态范围 | >100，000:1 使用电子曝光 | ||
| 选配的ND滤镜 | 10x， 100x， 1000x | ||
| 曝光时间（电子快门） | 16 ms to 5 min | 8 ms to 5 min | 8 ms to 5 min |
| 亮度规格 | |||
| 测试范围(cd/m2) | 0.003 to 20，000 | 0.01 to 90，000 | 0.01 to 90，000 |
| 可重复性 | 0.2% | ||
| 精确性 | 0.4% | ||
| 线性 | 0.5% | ||
| 色度规格 | |||
| 测试时间（基于100 cd/m2， 10 cd/m2） | 5 s， 6 s | 8 s， 12 s | 13 s， 17 s |
| 测试精度[x，y] | 0.003 标准光源 A和校正过的彩色光源 0.02未校正过的彩色光源 | ||
| 可重复性[x，y] | 0.003 | ||
| 一般规格 | |||
| 尺寸 (w x h x d) (不含镜头) | 11.3 x 11.3 x 5.1 cm | ||
| 重量（不含镜头） | 1300 g | ||
| 电力需求 | 5 V， 20 W | ||
| 螺栓规格 | 1/4” - 20 | ||
| 电脑接口 | USB2 | ||
| 温度和湿度 | 已校准：18 to 25 °C;工作温度： 5 to 35 °C;储存温度： -30 to 60 °C 湿度: 10% to 90%无结雾 | ||
| 保修期 | 2 年 | ||
如无特殊说明，所有参数都是在 50mm 焦距以及 1.2 光圈的透镜，10×10 像素区域中测出。
1.该值是用 A 光源曝光 30 秒测出，敏感性可降低 12×曝光 5min，**亮度级别会在 F/16 达到。
2.参考标准的校正；6×6 像素区域，A 光源，5～1000 cd/m，2对于所有焦距校准。一致性是指图像九点与中心点的差值。详情请参考我们的校准报告。
3.去除暗电流后， 使用单一曝光，6 x 6 像素的检验区和通过 5%到 90%量程变化的信号。 参数规格如有变动，恕不另行通知。
