一、产品简介：

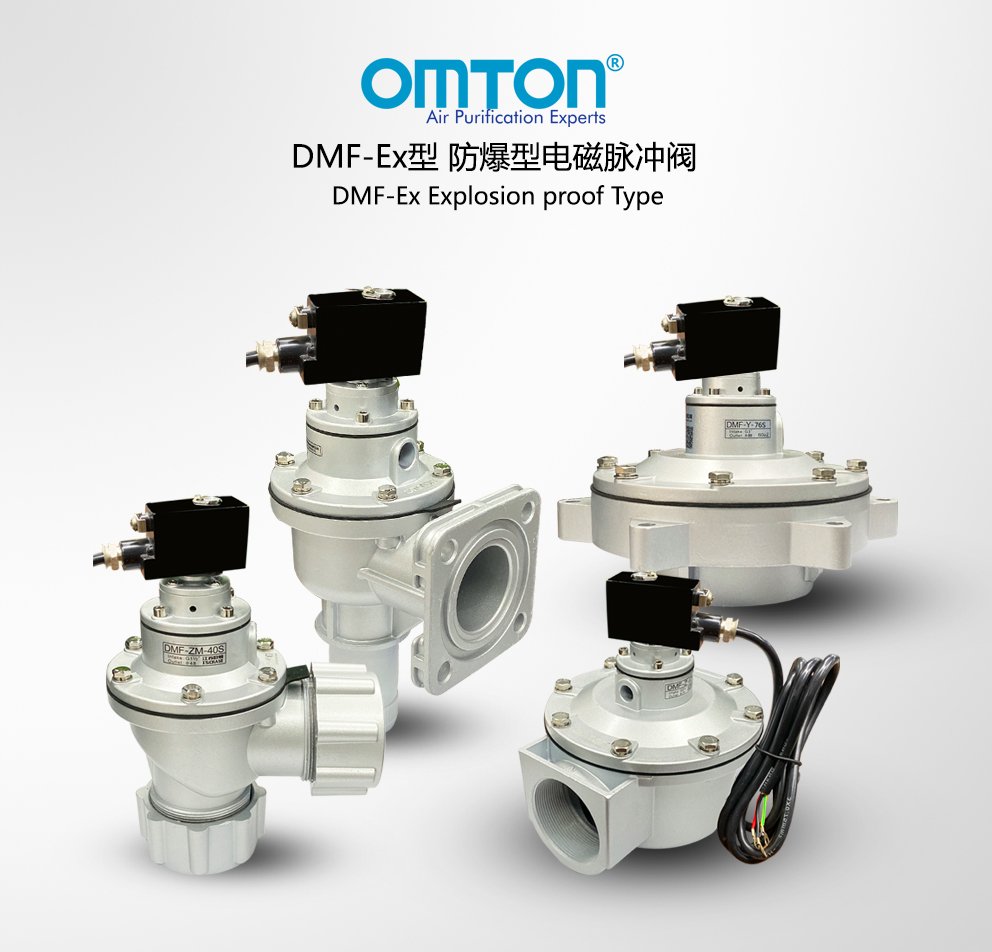

适用于爆炸性气体和爆炸性粉尘环境的布袋除尘器，能满足相应的防爆要求。DMF-Ex防爆型电磁脉冲阀是根据GB38361.20000《爆炸性气体环境用电气设备第1部分:通用要求》、GB3836.9- 2006《爆炸性气体环境用电气设备第9部水洛封型"m"》、GB12476.1-2000《可燃性粉尘环境用电气设备第1部分:用外壳和限制表面温度保护的电气设备》的规定，制成浇封型结构或防粉尘点燃型，其防爆标志为ExmbllT4/DIP A20TA,T4,适用于工厂存在或可能存在II类，T1T4组可燃性气体、蒸气与空气混合形成的爆炸危险1区或2区场所或者可燃性粉尘A型20区环境中。
二、安装方法提示：
1、电磁脉冲阀的喷吹气源由气箱（气包）提供，分气箱有方形和圆形二种，圆形分气箱耐压力效果较好，使用淹没式电磁脉冲阀时，方形分气箱安装比较方便。
2、分气箱的截面积和长度决定储气容积，其容积应满足该组脉冲阀每次喷吹后，箱内剩余压力不低于喷吹前压力的50%，进气管内径决定向分气箱充气速度，其速度应满足该组脉冲阀每次喷吹后10s内使箱内气体恢复至喷吹前压力。
3、脉冲阀应安装在分气箱的上部或侧面，安装侧面时脉冲阀输入端中心不应低于分气箱侧面中心线以下，脉冲阀不可安装在分气箱底部，同时脉冲阀输出端应安装处于水平或向下位置，不可安装向上位置。
4、喷吹管的喷吹孔应小于18左右，开孔为∶8-32mm(远小近大），喷吹管离布袋口200-400为宜。
5、特别提醒:安装电磁脉冲阀之前，需清除气包、喷吹管内部及阀的配合面的一切杂质。
6、喷吹管必须按照说明书进行加工。
7、为保护电磁脉冲阀，在气包的进气前端安装过滤器、调压阀，并在气包的底部安装排污阀，确保提供的压缩气体干净、干燥。根据运行条件定期排污。
8、根据气包客积选择合适的进气管，保证有足够的供气量。
9、在脉冲阀喷吹时，因压气流90°转弯惯性冲击，脉冲阀进气连接部位易松动脱离，因此在脉冲阀进气口连接部位设定位钢圈，防止脉冲阀因惯性冲击而松动，并准确保证安装位置。
10、安装时只要操作各组件压紧螺母，可在水平方向前后移动操作，安装维修方便，确保紧固螺杆平衡受力拧紧，防止安装不平衡损坏脉冲阀。
11、在安装或搬运电磁脉冲阀时，要求轻拿轻放，杜绝野蛮操作。
12、每个控制回路只能控制一个电磁脉冲阀。
13、电磁脉冲阀安装后，不允许再对气包及相关的法兰。连接嗜吹管进行焊接。防止焊渣或者瞬问高温烫伤膜片。
14、电磁脉冲阀的脉冲信号时间长，导致阀不能及时关闭，喷吹不正常，浪费气源。建议使用的脉冲宽度在80ms~150ms
15、在较寒冷地区，需对电磁脉冲阀进行适当的保温。
16、在拆装电磁脉冲阀之前，必须排净气包里的压缩空气。
三、电磁脉冲阀常见问题：
使用阶段 Stage of use | 故障现象 Fault | 原因分析 Cause analysis | 排除方法 Eliminating method |
安装调试中 Installation and Commissioning | 所有阀无法打开，但先导部分有动作 Not all the valves can be opened,but the pilot part is running | 检查气包压力是否过低 Check whether the air tank pressure is too low | 排查漏气 Check and prevent air leakage |
某些阀不工作，其他阀正常 Some valves cannot run while others can | 检查阀的线路连接及线圈 Check the line connections and sole-noids of the valves | 更换配件 Replace relevant parts | |
| 所有阀无法关闭，有漏气，气包压力无法建立 Not all the valves can be closed;there is air leakage; the air tank pressure cannot be established | 阀的进气口与喷吹口相反安装 The air inlets and air outlets of the valves are reversely Installed | 重新安装 Install the valves again | |
| 某些阀无法关闭，有漏气 Some valves cannot be closed, there is air leakage | 有杂质吸附在膜片上，动铁芯有卡死现象 There are foreign matters on the diaphragms; the armatures are seized | 清洁膜片，检查膜片是否完整， 检查动铁芯及气塞 Clean the diaphragms and check whether they are complete; check the armatures and the air plugs | |
| 使用过程中 Use | 阀关闭缓慢 Valve closing is slow | 膜片节流孔受堵 The diaphragm orifices are blocked | 疏通膜片节流孔 Unblock them |
某些阀漏气，膜片关不死，阀常开 Some valves leak, they often open,their diaphragms cannot be closed com-pletely | 有杂质吸附在膜片上，先导损坏，动铁芯有卡死现象 There are foreign matters on the diaphragms; the pilot parts are dam-aged; the armatures are seized | 清洁膜片，检查膜片是否完整，检查动铁芯及塞等，及时更换配件 Clean the diaphragms and check whether they are complete; check the armatures and the air plugs; replace relevant parts promptly | |
| 线圈发热，烧毁 There is solenoid heating or burning | 长时间通电 The valves have been powered on for a very long time | 检查控制系统的工作状况 Cheak the operating status of the control system | |
| 有电压，但阀不动作 There is voltage but the valves cannot run | 膜片损坏或节流孔受堵 Diaphragm is damaged, pilot opening is blocked | 及时更换配件 Replace relevant parts promptly | |
| 环境温度低，阀有漏气或无法打开 The ambient temperature is low; the valves leak or cannot be opened | 环境温度过低，阀内有结冰现象 Ambient air temperature too low valve intelnal frozen | 注意保温 Keep a properly high temperature |
