一、NE系列板链斗式提升机概述：

　　NE系列板链斗式提升机适用于粉状、颗粒状、小块状磨琢性或无磨琢性物料的输送，如生料、水泥、煤、石灰石、干粘土、熟料等，物料温度控制在250℃以下。该系列提升机采用流入式喂料，诱导式卸料；物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。主要技术参数符合机械部标准（JB3926-85）。 NE型板链斗式提升机是引进国外先进技术而研制的新型提升产品；由于节能高效，NE型板链斗式提升机正在逐步替代HL环链斗式提升机。链条是优质合金钢高强度板式链条，耐磨可靠。驱动部分采用硬齿面减速器。

二、NE系列板链斗式提升机产品特点：

　　1、密封性好，环境污染少。

　　2、操作、维修方便、易损件少。

　　3、由于节能和维修少，使用成本极低。

　　4、运行可靠，先进的设计原理，保证整机运行的可靠性，密封性好，环境污染少。

　　5、结构刚性好，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。

　　6、机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。

　　7、输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。损耗少，噪声低，寿命长。

三、NE系列板链斗式提升机主要结构及特点：

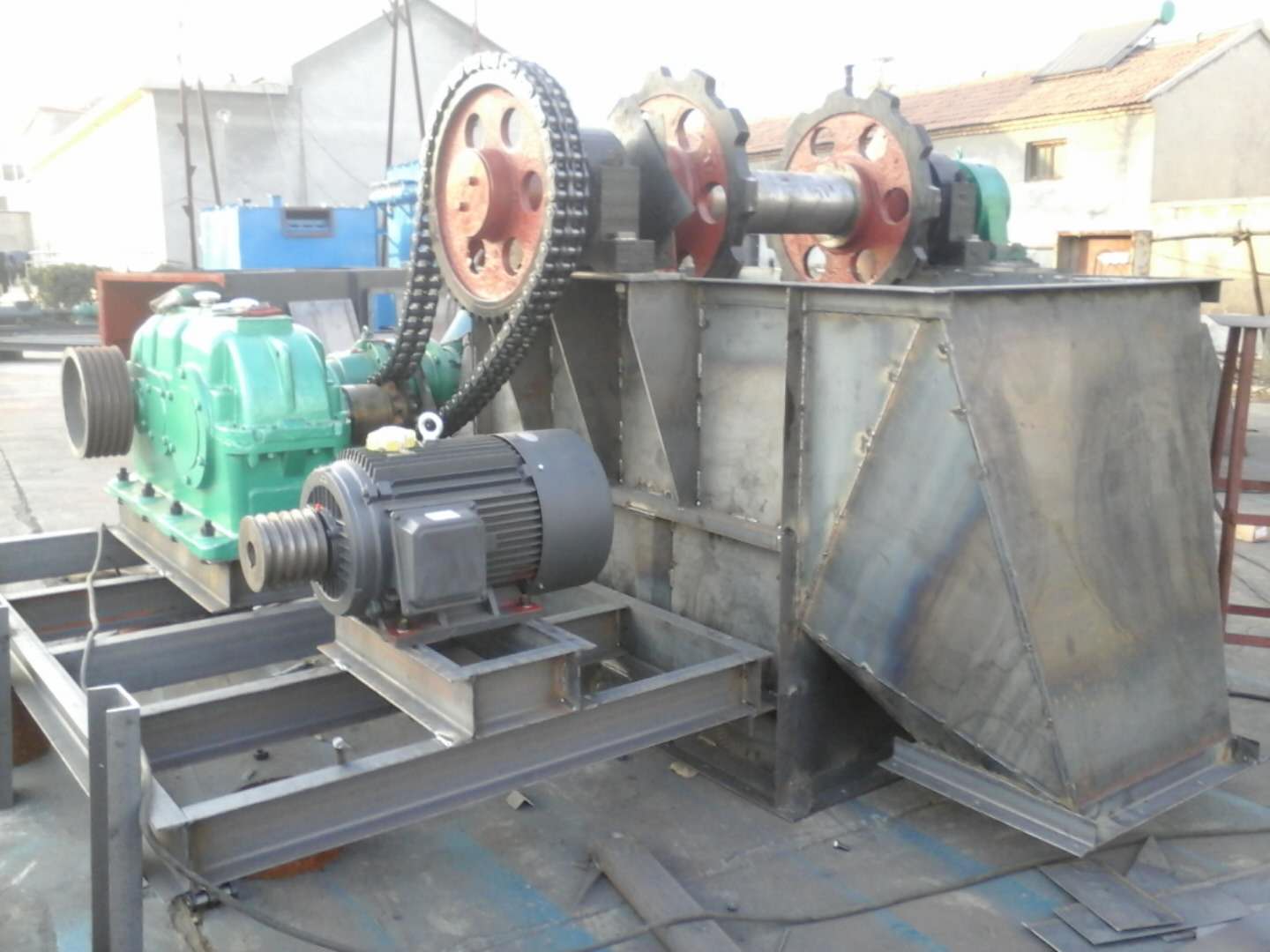

　　NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

　　1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。

　　2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。

　　3、下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，HNE100~HNE800采用重锤箱张紧。

　　4、上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火

　　5、板链：链板采用 45 # HRC36~42 。

　　a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；

　　b、采用较低的链速度（0.5米/秒）；

　　c、采用大容量的料斗和较小的斗距，驱动功率低且输送量大，尤为适应提升破碎后的石灰石和水泥熟料（≥NE50）。
