皮带运输机 嵩阳煤机

皮带运输机学名带式输送机，是嵩阳煤机生产的矿用运输设备三大机之一。下面小编就带大家来了解一下这款皮带运输机。

皮带运输机可伸缩系列相关机型技术参数：

皮带运输机结构特征：dsj可伸缩系列皮带机分为固定部分和非固定部分。

一.固定部分：

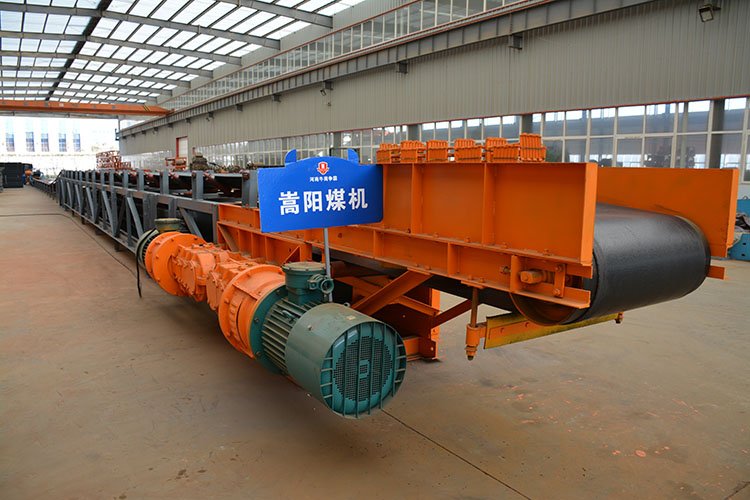

1.机头传动装置：由传动滚筒、减速器、液力偶合器、机架、卸载滚筒、清扫器等组成。机头传动装置是整个输送机的驱动部分，电机通过液力偶合器、减速器传递转矩给传动滚筒。液力偶合器有泵轮、外壳、主轴、蜗轮、制动轮等组成，泵轮一侧有一辅助室，电动机启动后，液流通过小孔进入工作室，使负载比较平稳。而电动机则接近于空载启动，工作时壳体内加注经过滤的清水或难燃液〔注：不能充油〕。减速器采用三级齿轮减速，di一级为圆弧锥形齿轮，第二、三级为斜齿和直齿圆柱齿轮，减速器用螺栓直接与机架连接。传动滚筒为焊接结构，滚筒表面有特制的硫化胶层，因此对增大胶带与滚筒间摩擦系数、防止打滑、减小初张力，具有较好的效果。卸载端和头部清扫器：为便于卸载，机头zui前部装有外伸的卸载臂，由卸载滚筒和伸出架组成，卸载滚筒安装在伸出架上，其轴线位置可通过轴承座右侧的螺栓进行调节，以调整胶带在机头部的跑偏，在卸载滚筒的下部装有两道清扫器由于清扫器刮板紧压在胶带上，故可除去粘附的碎煤。

2.储带装置：包括储带转向架、储带仓架、改向滚筒、托辊小车、游动小车、张紧装置、张紧绞车等。 储带装置有框架和支架用螺栓连接组成，在机头传动装置后部的框架上装有两个固定改向滚筒，与游动小车上的两个改向滚筒一起，供胶带在储带装置中往复导向；架子上面安装固定槽形托辊和平托辊，以支撑胶带，架子内侧有轨道，供托辊小车和游动小车行走。

二.非固定部分：

1.无螺栓连接的快速可拆支架：由H形支架、钢管、平托辊和挂钩槽形托辊等组成，是机器的非固定部分。钢管作为可拆卸的机身，用柱销架设在H型支架的座槽中，柱销固定在钢管上用小锤可以打动，挂钩槽形托辊为铰接式，槽形角30°用挂钩在钢管的柱销上，挂钩上有特制的圆弧齿槽、柱销放在齿槽中，可向前向后移动，以调节托辊位置控制胶带跑偏。

2.机尾移动装置：由千斤顶、圆环链、链轮座等件组成，千斤顶一端装有连杆，可籍圆柱销价与机尾一侧相连；另一端通过圆环链轮而与机尾另一侧相接，通过操纵阀门控制千斤顶的反复伸缩移动机尾，千斤顶所需高压油由综采工作面支架泵站供给。

3.机尾由导轨和机尾滚筒等组成，导轨一端用螺栓固定在中支座上，并与另一导轨的前端用柱销铰接，以适应底板的不平。机尾滚筒与储带装置中的滚筒结构相同，能互换。其轴线的位置可用螺栓调节，以调整胶带在机尾的跑偏。

4.电气保护装置：在传动装置卸载滚筒处有速度继电器，当胶带在滚筒上打滑或胶带横向断裂时起保护作用。

5.综合保护装置：建议用户同时采用综合保护装置与电源配合使用，可有效地实现带式输送机的煤位保护、速度保护、跑偏保护、沿线急停保护、烟雾保护、纵向撕裂保护、自动开车、超温自动洒水等综合保护。

广告做的好，不如嵩阳煤机皮带运输机好，有需要的朋友可以联系我们，或者到嵩阳煤机参观考察。
