圆盘给料机

产品简介
重型圆盘给料机是一种容积计量的给料(配料)设备,广泛应用于冶金、化工、煤炭、建材及电力等工业部门，与料仓连接的出料口尺寸较大，便于安装和物料的排料。 　　　
重型圆盘给料机系座式安装，传动结构封闭，能在料尘较多的工作环境下工作，具承载力大、检修周期长的优点。由于能承受较大的料柱压力，故通常将其直接安装在料仓下部，向其他设备给料。

工作原理
电动机经联轴器通过减速机带动圆盘。圆盘转动时，料仓内的物料随着圆盘一起移动，并向出料口的一方移动，经闸门或刮刀排出物料。排出量的大小可用刮刀装置或闸门来调节。圆盘给料机套筒一般有蜗牛式或直筒式两种，蜗牛式套筒采用闸门排料，具有下料均匀、准确，对溶剂、反矿粉等配料适合。直筒式套筒采用刮刀排料，堵料现象较蜗牛式套筒轻，但下料量波动大。当精矿粉活粉矿用量较大时，宜用带活动刮刀套筒。反之，熔剂或燃料用料量小时，宜采用闸门式套筒。

技术特点和优势
l它的优点是结构简单，给料均匀、准确，运行平稳可靠，承载量大，调节方便，调节范围较宽，维护管理简便。
l采用特制的重型圆盘，承载能力大，使用寿命10年以上。
l设置角度可调的刮刀装置，将物料转卸到下一设备。
l配用变频电机，可在设备运行中无级调节给料量大小。
l圆盘上配有绞刀，可防止因物料久放发生固化而不能顺利卸出。
l湿式型圆盘给料机可应用于物料具有腐蚀性的场合。
l设备整机结构紧凑、布局合理、占用空间小。
l传动机构可靠，维护简单，检修期长。
l全部采用硬齿面齿轮传动，传动效率高达90%以上。
l小圆锥齿轮和大圆锥齿轮置于封闭的主体内，采用高质量的中极压齿轮油润滑，保证圆盘无故障运行。
l调节套筒内壁设有耐磨衬板，延长了其使用寿命，减小了维护量。
l出料闸门配置传动机构，保证出料量无级可调。
l为防止物料对圆盘的磨损，配有三种类型的衬板供用户选择，耐磨铸石衬板、带有网格筋板的钢板料盘、45Mn2 耐磨材料。
l采用专业的变频电机作动力，与变频器配合使用时能够实现设备在正常工作状态下对给料量进行无级调节。变频器具有调速范围宽，控制精度高、运行稳定、自我保护的功能，能保证整个系统长期稳定运行。
l噪音低，耗电小，调节性能好，无冲料现象。
l振动平稳，工作可靠，寿命长。
l调节方便，可通过调节激振力随时改变和控制流量。

结构组成

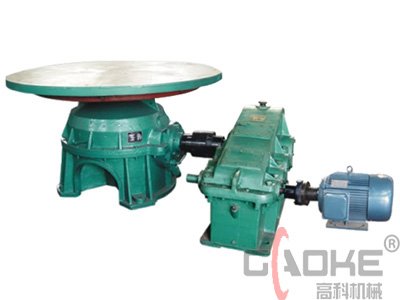

圆盘给料机由给料机主体、电动机、联轴器、圆柱齿轮减速机等组成。

技术参数
