吨包投料站设备介绍

一、设备概述

吨包投料站，又称吨袋拆包站，是工业生产线前端专用的半自动化大包装物料拆包卸料设备。该设

备主要用于标准吨袋包装的粉状、颗粒状固体物料拆袋卸料作业，通过机械吊装、密闭夹持结构完

成物料重力下料，配套除尘系统控制作业扬尘。设备仅完成原料拆包投料工序，可直接对接真空上

料机、料仓、混合机、筛分设备等下游生产设备，广泛应用于新能源、化工、饲料、建材、精细加

工等粉体颗粒加工生产线。

设备主体材质分为碳钢喷塑和304不锈钢两种基础规格，可根据生产现场防爆、卫生防腐要求调整材

质和电气配置，整体为落地框架式结构，安装固定在生产线进料工位使用。

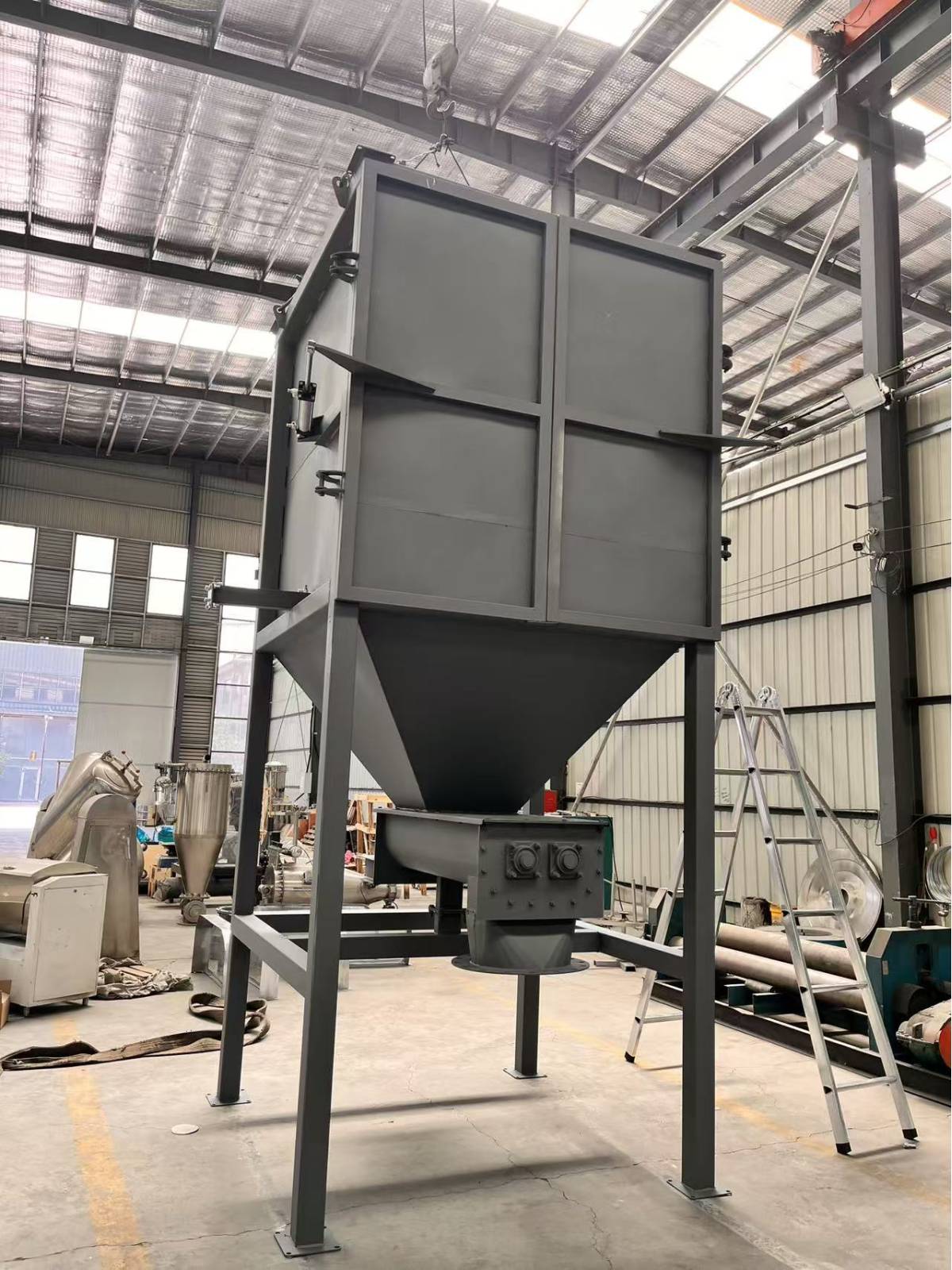

二、主要结构组成

吨包投料站采用模块化分体结构，结构简单，零部件便于拆装检修与清洁，标准机型主要由以下部

分组成：

1. 承重机架与吊装机构：方管焊接一体式落地支架，作为整机承重基础；标配电动葫芦吊装组件，

用于起吊、转运整袋吨包物料，完成物料工位定位。

2. 气动夹袋密封机构：安装在料斗上口位置，通过气缸驱动法兰夹紧吨袋出料口，利用橡胶密封件

封堵接口缝隙，隔绝投料过程粉尘外溢。密封胶圈为常规易损配件，可单独更换。

3. 锥形缓冲料斗：承接吨袋下落物料的中转腔体，底部设置出料接口；部分机型可加装气动拍打装

置，用于破除易架桥物料的结块、料拱，减少吨袋内部物料残留。料斗侧壁预留检修门，方便人工

清理仓内残留物料。

4. 脉冲除尘系统：集成于设备上部，采用负压滤筒除尘结构。作业时仓内形成微负压，收集下料

过程产生的扬尘；设备待机阶段自动完成滤芯脉冲反吹，清理滤筒表面附着粉尘，维持除尘组件正

常工作。

5. 卸料控制阀体：安装于料斗底部出料口，以气动闸阀、蝶阀为主，控制物料下料启停，实现分段

投料；出料口通过柔性软连接与下游设备密闭对接。

6. 电气控制系统：常规机型采用按钮电控操作，控制葫芦升降、夹袋、除尘、阀门启闭全部动作；

高配机型搭载PLC时序控制，可设置设备联动程序；防爆工况可更换全套防爆电气元器件。

三、基本工作流程

设备采用人工辅助半自动作业模式，标准运行流程如下：

首先通过电动葫芦将满载物料的吨包吊装至料斗上方工位，将吨袋出料口套入设备夹袋法兰；启动

设备夹紧装置密封袋口，开启负压除尘系统；操作人员解开吨袋内部捆扎绳，物料依靠自身重力落

入下方缓冲料斗；易滞留物料可启动外壁拍打装置辅助下料；物料经底部控制阀流入下游配套设备

；投料完成后关闭卸料阀门，除尘系统执行滤芯反吹清理，松开夹袋机构，吊离空吨袋，设备复位

待机。

四、设备运行特性

1. 密闭扬尘管控：整机投料区域闭环密封，配合微负压除尘结构，控制工位作业扬尘，满足车间基

础环保生产标准。

2. 降低人工作业强度：替代人工搬运、倾倒吨包物料，减少前端投料工位操作人员体力作业量。

3. 通用性较强：适配行业通用500kg-2000kg标准吨袋，适配绝大多数干燥流动性正常的粉体、颗粒

物料。

4. 运维简单：无复杂传动结构，主要易损部件为密封胶圈、除尘滤筒、气动气缸；模块化结构支持

局部拆卸清理，适配多品类物料交替生产。

5. 设备兼容性高：出料接口可适配各类输送、搅拌、储存类下游工业设备，无需改动产线主体结构

即可接入现有生产线。

五、适用范围

适用场景及物料

适用于干燥、流动性良好的颗粒、粉状工业物料；包含锂电原料、化工粉料、塑料粒子、饲料原料、

建材粉体等；适用于有基础无尘作业要求、前端原料为吨包包装的工业生产线。

六、基础日常维护要求

1. 作业前检查夹袋密封圈、设备管路密封性，漏气会导致除尘效果下降，出现粉尘外泄；

2. 根据物料粉尘浓度，定期检查更换除尘滤筒，防止滤芯堵塞影响下料和除尘作业；

3. 更换不同品类物料生产时，清理料斗及工位残留物料，避免物料交叉混杂；

4. 吊装吨包时平稳操作电动葫芦，避免吨袋剧烈晃动造成袋体破损漏料；

5. 防爆生产现场，严禁私自更换非防爆电气配件，定期检查电路和气路运行状态。
