一、电子级半导体二氧化硅概述

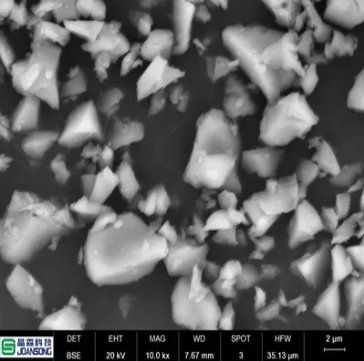

电子级半导体二氧化硅是一种具有极高纯度和优良性能的关键材料。在半导体领域,对材料的纯度要求极为苛刻,电子级半导体二氧化硅的纯度通常需要达到极高的标准,以满足半导体制造过程中对杂质控制的严格要求,其良好的化学稳定性、光学性能和机械强度,使其成为半导体制造中不可或缺的基础材料,它不仅能够承受半导体制造过程中的高温、化学腐蚀等复杂环境,还能为后续的工艺步要提供稳定的物理和化学基础。
从来源上看,二氙化在在自然界中广污存在,常见的沙子主要成分就是二氙化硅,但电子级半导体一氙化在需要经讨一系列复杂的提纯和加工工艺,才能从普通的二气化在原科转变为满足半导体生产需求的高纯度材料。这些工艺涉及到物理和化学方法的综合运用,以去除其中的杂质,提高其纯度和性能。
二、电子级半导体二氧化硅在芯片制造中的应用
芯片基础材料制备
芯片制造的起始阶段是制备晶圆,而晶圆的主要成分是硅,硅可以从二氧化硅中还原得到,首先从沙子等含二氧化硅的原料中还原出硅最体,经过多次净化处理,使其硅含量不断提高,最终得到可以用来制作半导体质量的硅。将这些高纯度的硅制成硅最楼,再经过切片等工艺,就得到了故片制作所需要的晶圆,在这个过程中,电子级半导体二氧化硅是获即高纯度硅的重要基础原料,其质量直接影响到后续晶圆的质量和性能。
绝缘层与介质层形成
在芯片制造的氧化步骤中,需要在晶园表面形成一层二氧化硅(S10:)薄。将最圆放置于专门设计的晶园载具中,然后一起送入氧化炉中进行高温氧化处理,在晶园表面形成均匀的二氧化硅薄膜层。由于二氧化硅化学性质稳定且与衬底硅片的附着相当牢固,又是良好的绝缘体,因此二氧化硅在芯片中成了良好的防止短路的绝缘体和电容的绝缘介质。它能够有效地隔离不同的电路元件,防止电流泄漏和干扰,保证芯片的正常运行。
掺杂控制
二氧化硅对硼、磷、砷等杂质元素有极好的抗拒性,使它们的原子不能侵入硅片。利用这个特性,只有经过特殊工艺去除掉二氧化硅的区域才能楼入杂质,这是获取P-N结的关键。在芯片制造过程中,通过在二氧化硅薄膜中进行N型、P型接杂,可以精确地控制芯片中不同区域的电学性能,从而实现芯片的各种功能。例,通过热扩散接杂、离子注入掺杂等方法,可以将特定的杂质元素引入到芯片的特定区域,形成P-N结,这是构成晶体管等半导体器件的基础结构。
三、电子级半导体二氧化硅在镀膜技术中的应用
镀膜技术概述
镀膜技术是一种在基材表面形成薄膜的技术,广泛应用于光学、电子、机械、建筑等领域。二氧化硅作为一种常见的无机材料,因其良好的光学性能、化学稳定性和机械强度,在镀膜技术中得到了广泛应用。在半导体领域,镀膜技术可以用于改善芯片表面的性能,提高芯片的可靠性和稳定性。
二氧化硅镀膜的作用
在半导体芯片上进行二氧化硅镀膜,可以提高芯片的抗反射性能,减少光线的反射损失,提高芯片的光学效率。同时,二氧化硅镀膜还可以增强片表面的耐磨性和耐腐蚀性,保护芯片免受外界环境的侵蚀。此外,二氧化硅镀膜还可以作为一种绝缘层,进一步提高芯片的绝缘性能,防止芯片内部的电路受到外界电场的干扰,
镀膜工艺方法
二氧化硅薄膜的形成可以通过氢化、化学气相沉积等方法进行。氧化制膜是将晶片放入高温炉中加热,金气或水蒸气在硅表面起化学作用,形成均匀的二氧化硅薄膜层,包括干法氧化和湿法氧化。化学气相沉积(CVD)是利用加热、等离子体激励或光辐射等方法,使气态或基汽状态的化学物质发生反应并沉积在衬底上,从而形成所需要的固态薄膜或涂层的过程。通过不同的化学方法,可以形成不同性能和结构的二氧化硅膜层,以满足不同的应用需求。
四、电子级半导体二氧化硅在蚀刻工艺中的应用
蚀刻工艺的重要性
在半导体芯片制造过程中,蚀刻工艺是一个关键步骤,用于基于光刻后的图形,使用化学或物理方法去除不需要的材料,从而形成所需的电路结构。蚀刻工艺的精度和选择性直接影响到芯片的性能和集成度。
二氧化硅作为牺牲层
硅或二氧化硅已被用作粞牲层来制造独立式结构,例如微机电系统(MEMS)中的梁、是臂和隔膜。传统的含水HF已经广泛用于蚀刻二氧化硅牺牲层,因为它成本低廉。当具有高纵横比的结构在含水环境中进行蚀刻时,含氟化铰的蚀刻可以使砫表面具有原子平滑的表面,有利于提高蚀刻的精度和质量。
选择性蚀刻
磷酸(H:PO4)-水(H20)混合物在高温下已被使用多年来蚀刻对二氧化硅层有选择性的氮化硅(SN4)。在生产过程中,需要完全去除S;N,而保留二氧化硅层时,这种选择性蚀刻方法就发挥了重要作用。通过精确控制蚀刻条件,可以实现对不同材料的选择性蚀刻,从而满足半导体制造中复杂的电路结构要求。
五、电子级半导体二氧化硅主要生产厂家情况
国际知名厂家
在国际市场上,有一些知名的电子级半导体二氧化硅生产厂家。这些厂家通常具有先进的生产技术和设备,以及严格的质量控制体系,能够生产出高质量的电子级半导体二氧化砗产品。例如,德国的Wadker Chemie AG公司,它在化学材料领域具有悠久的历史和强大的技术实力,其生产的电子级半导体二氧化硅在全球市场上享有很高的声誉。该公司不断投入研发盗源,改进生产工艺,提高产品的纯度和性能,以满足半导体行业不断发展的需求。美国的CabotCorporation也是一家重要的生产厂家,其产品广泛应用于电子、化工等多个领域。该公司注重产品的创新和质量,通过与全球知名的半导体企业合作,不断优化产品的性能和应用效果,此外,日本的信越化学工业株式会社也是电子级半导体二氧化硅的主要供应商之一,其产品以高品质和稳定件著称,在全球半导体市场上占据重要地位
国内厂家发展现状
近年来,国内电子级半导体二氧化砗生产厂家也取得了显著的发展。随着国内半导体产业的快速崛起,对电子级半导体二氧化砗的需求不断增加,国内厂家加大了研发和生产投入,逐渐打破了国外厂家的垄断局面。一些国内企业通过引进国外先进技术和设备,结合自身的研发创新,已经能够生产出满足国内部分市场需求的电子级半导体二氧化硅产品。例如,国内的某公司通过自主研发,拿握了一套先进的提纯工艺,其生产的电子级半导体二氧化硅产品在纯度和性能上已经接近国际先进水平。然而,与国际知名厂家相比,国内厂家在生产规模,技术水平和产品质量稳定性等方面仍存在一定的差距,需要进一步加大研发投入和技术创新力度。
六、电子级半导体二氧化硅市场前景与挑战
市场前景
随着半导体技术的不断发展,芯片的性能和集成度不断提高,对电子级半导体二氧化硅的质量和性能要求也越来越高,同时,5G通信、人工智能、物联网等新兴产业的快速发展,将带动半导体产业的持续增长,从而为电子级半导体二氧化硅市场带来广阔的发展空间。例效,5G通信技术的营及需要大量高性能的芯片来支持,这将直接增加对电子级半导体二氧化硅的需求。此外,新能源汽车、智能穿戴设备等领域的发展也将为电子级半导体二氧化硅市场提供新的增长点。
面临的挑战
尽管电子级半导体二氧化硅市场前最广阔,但也面临着一些挑战。一方面,生产电子级半导体二氧化硅需要先进的技术和设备,以及严格的生产环境控制,这使得生产成本较高,如何降低生产成本,提高产品的性价比,是生产厂家需要解决的重要问题,另一方面,国际市场上的竞争激烈,国外知名厂家在技术和品牌方面具有明显优势,国内厂家需要不断提升自身的核心竞争力,才能在市场竞争中占据一席之地。此外,环保要求的不断提高也对电子级半导体二氧化硅生产厂家提出了更高的要求,需要加强环保措施,减少生产过程中的环境污染,。
