您好!欢迎来到中国粉体网
登录 免费注册

技术中心

BeNano检测纳米黑炭黑颗粒的粒径和Zeta电位
2024-06-06     来源:丹东百特仪器有限公司   >>进入该公司展台

关键词:黑炭黑、粒径、电位


纳米炭黑是一种具有高比表面积和独特物理化学性质的碳质材料,它由纳米级碳黑颗粒组成,一般局部粒径小于100纳米,但是多以团聚态存在。

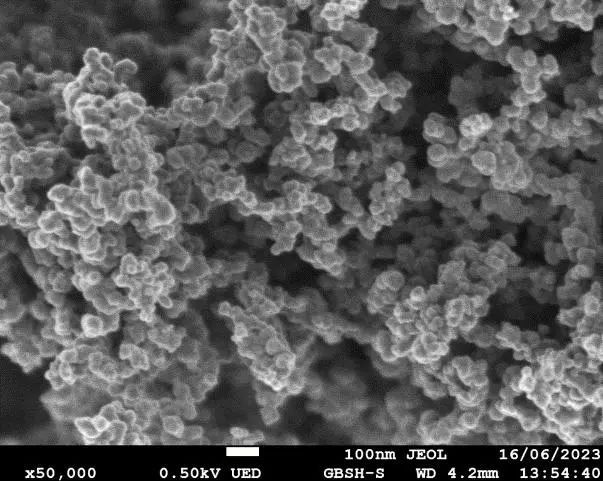

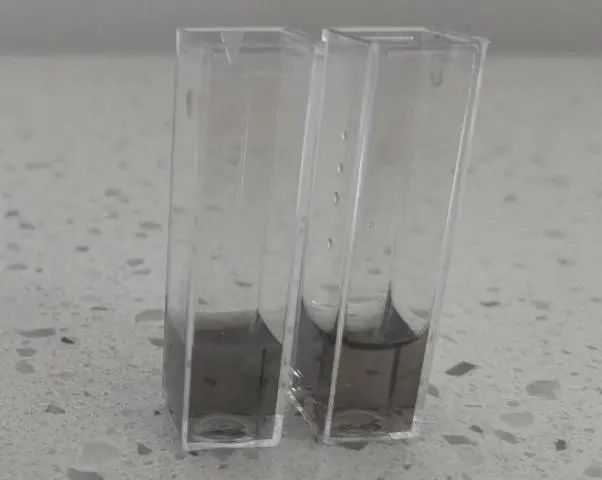

纳米黑炭黑电镜图片和外观图片


纳米黑炭黑具有很多优异性能,如高比表面积、特殊的光学性能、优异的导电性能和良好的机械性能,在橡胶、塑料、涂料、油墨、电池、医疗、环境保护等领域都具有广泛的应用。


在这篇应用报告中,我们使用丹东百特仪器公司最新推出的BeNano 90 Zeta纳米粒度及Zeta电位分析仪检测了分散在水性环境中的纳米黑炭黑颗粒的Zeta电位和的粒径信息。



BeNano 90 Zeta纳米粒度及Zeta电位分析仪


样品制备和测试条件


该报告中检测了两个黑炭黑样品,通过BeNano 90 Zeta纳米粒度及Zeta电位分析仪内置的温度控制系统开机默认测试温度控制为25℃±0.1℃,样品加入表面活性剂,用水稀释,超声处理后注入PS粒径池,采用动态光散射在90°进行粒径测试,利用毛细管电极进行Zeta电位测试。


每一个样品在放入样品池后进行至少三次测试,以检测结果的重复性和得到结果的标准偏差。


测试结果和讨论

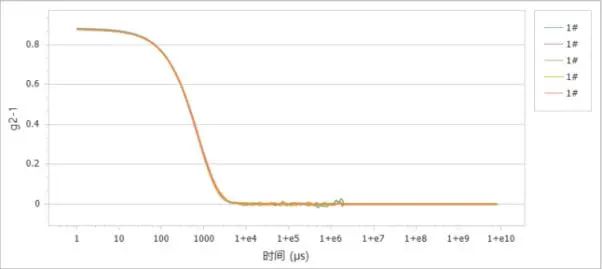

图1. 1#样品多次测试相关曲线

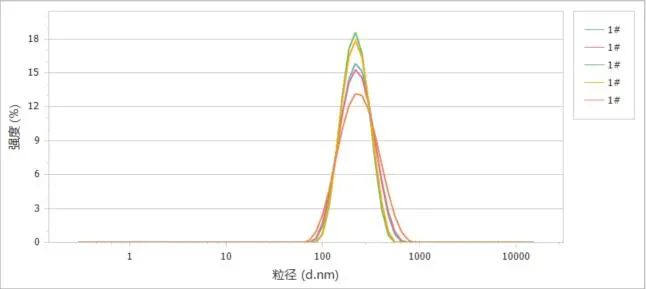

图2. 1#样品粒径分布

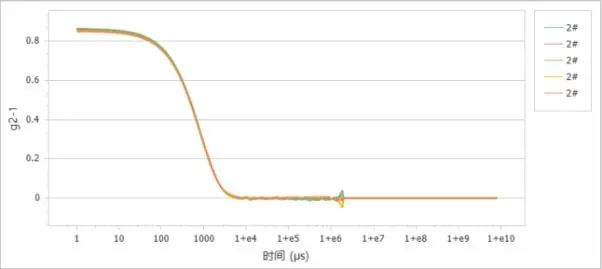

图3. 2#样品多次测试相关曲线

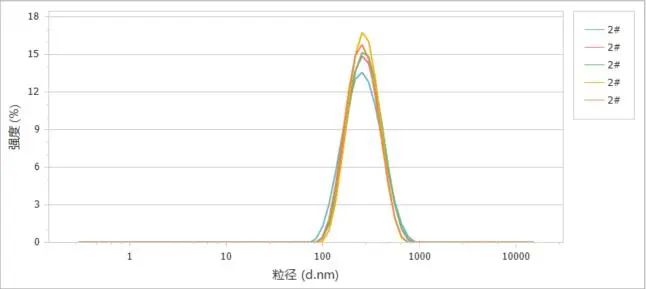

图4. 2#样品多次测试相关曲线

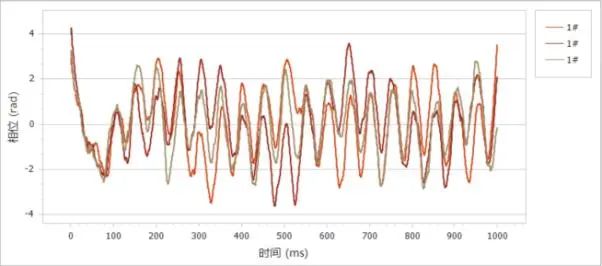

图5. 1#样品多次测试相图

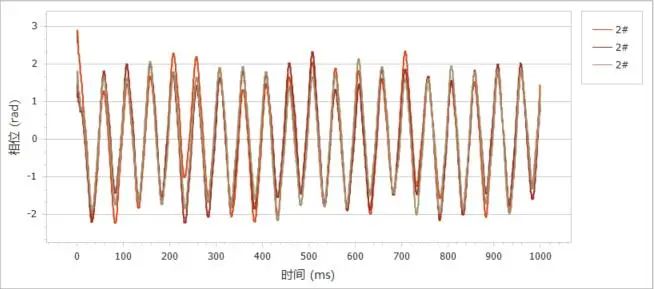

图6. 2#样品多次测试相图


通过使用动态光散射技术,得到了纳米黑炭黑的粒径和粒径分布。1#样品Z-均直径为219 nm,2#样品为249nm(见表1)。可以从图1和图3两个样品的多次测试相关曲线中看出,样品状态很好,无明显波动;从图2和图4的光强分布曲线中看出,两个样品均为一个峰,重复性较好。由电镜图片可以看出纳米黑炭黑局部颗粒的粒径小于100nm,所以通过动态光散射得到的结果应该为黑炭黑的团聚态,然而通过多次测试可以看出团聚态粒径分布较均匀、稳定,两个样品的PDI在0.13-0.15之间。


通过电泳光散射,得到了纳米黑炭黑悬浮液的Zeta电位信息。图5和图6中展示了两个样品的相图,相图斜率代表了散射光由于电泳运动造成的频率偏移。可以通过图中曲线看出,相图斜率清晰,信噪比良好。


表1. 粒径和Zeta电位结果




对于两个样品的多次测试平均结果列于表1中,可以看到两个样品在水性溶液环境中Zeta电位为负值,说明其携带负电。其中1#样品的Zeta电位值稍低于2#样品的Zeta电位值。较高的Zeta电位有利于黑炭黑悬浮液在较长时间内稳定存在,不会进一步生成更大的团聚物。

- END -

1344

1
热门资料下载
研究文献
专业论文
关于我们 联系我们 服务项目 隐私策略 加入我们 用户反馈 友情链接

Copyright©2002-2024 Cnpowder.com.cn Corporation,All Rights Reserved 隐私保护 中国粉体网 版权所有 京ICP证050428号
