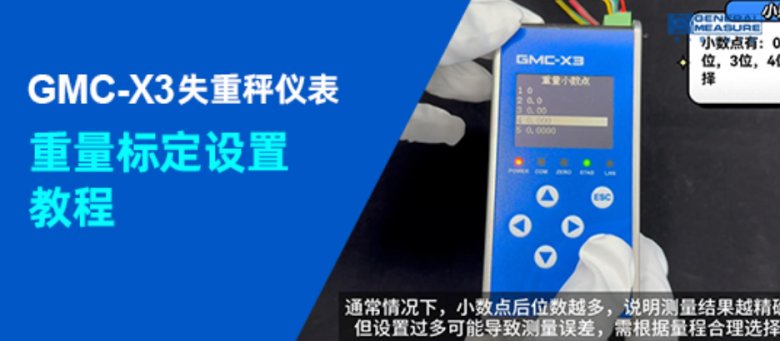

GMC-X3

重量标定

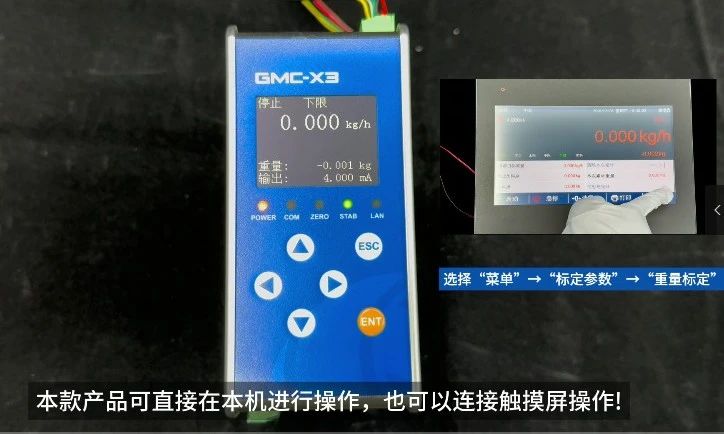

称重仪表的标定是确保其测量精度的重要环节，今天为大家详细讲解失重秤仪表GMC-X3的重量标定操作。GMC-X3支持本机操作与外接触摸屏操作两种模式，本次重点演示本机操作流程。

GMC-X3重量标定包含零点标定、增益标定和无砝码标定，涉及单位、小数点、分度值、最大量程等参数设置，操作时需特别注意稳定性判断与校准后验证，确保标定结果精准可靠。

标定前，设备状态检查：

● 确保秤台无外界干扰（如振动、风力或异物）；

● 确认仪表与秤台正确连接（示例秤台量程：20kg）；

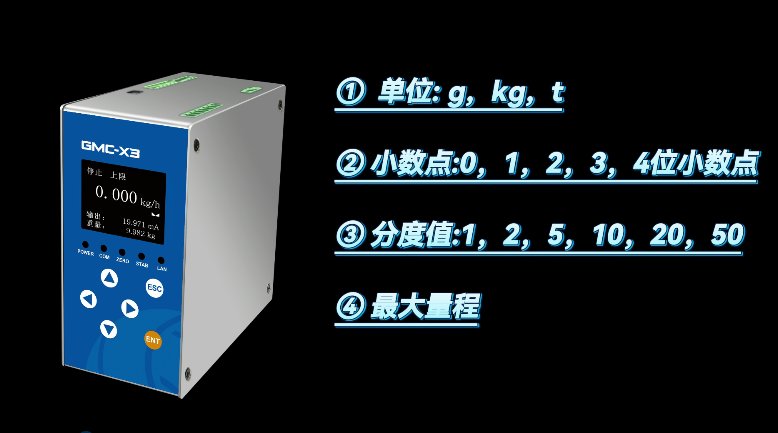

再确认重量单位、砝码规格及设备量程，并按以下步骤设置关键参数：

01 / 标定参数设置

首先我们设置标定参数（单位、小数点、分度值、量程）

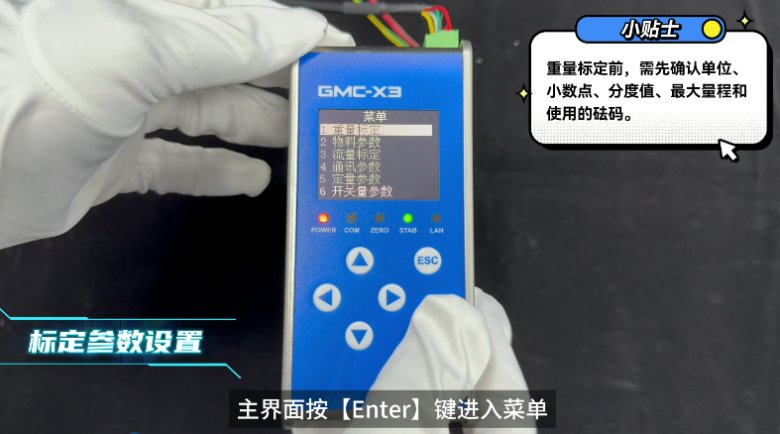

仪表上电后，主界面按【ENTER】键进入，选【重量标定】，进入重量参数界面：

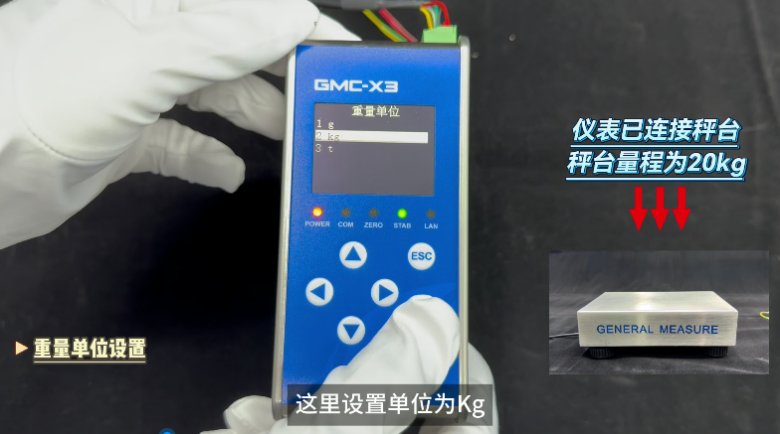

A. 设置重量单位：

● 选择【重量单位】，进入单位设置界面（g、kg、t单位可选），操作演示我们设置单位为kg；

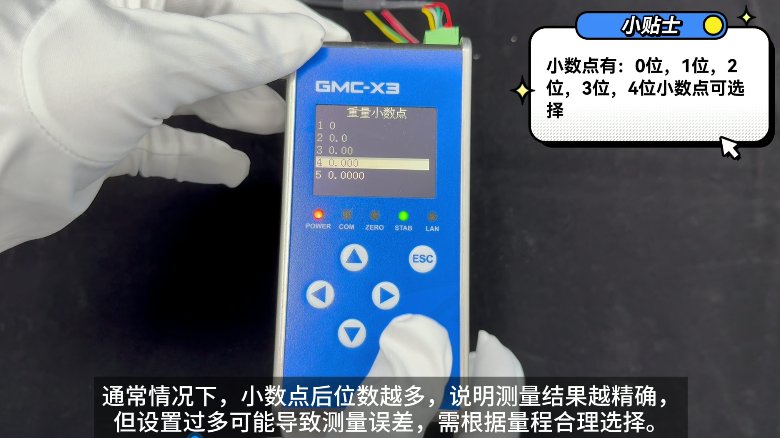

B. 设置小数点：

● 按下键选择重量小数点，进入小数点设置界面（0、1、2 、3 、4位可选）按需选择，操作演示我们设置小数点选定0.000（3位小数点）；

C. 设置最小分度值：

● 按下键进入分度值设置界面，切换分度值选项（1、2、5、10、20、50分度值可选）按需选择，操作演示我们设置分度值为2d；

D. 设置最大量程：

● 最大量程应≥需测量的最大重量，且会影响分度值。设置前需确认标定砝码，通常选用称重系统最大量程80%重量的砝码，若不便则尽量选接近最大量程的砝码，此处设为20kg；

02 / 标定流程

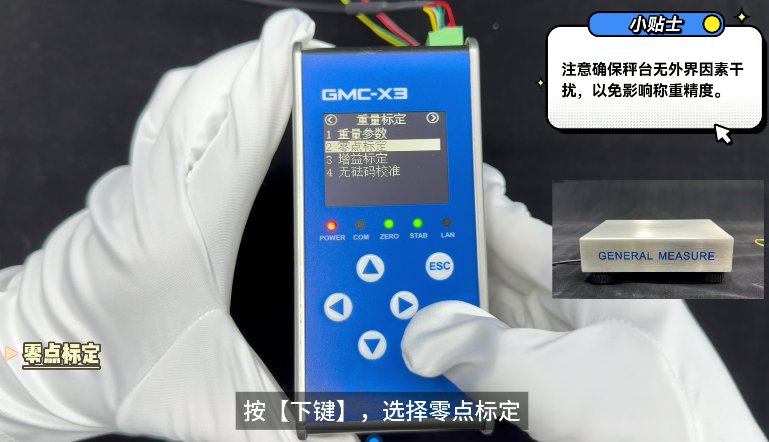

● 第一，零点标定：

① 自动标定（推荐初次使用或结构调整时 ) ：

● 清空秤台 → 仪表显示实时毫伏电压 → 按【Enter】输入密码 → 自动锁定零位状态；

② 手动标定(无砝码标定时使用 )：

● 手动输入已知的零点毫伏电压值；

● 第二，增益标定：

① 砝码标定法：

● 在空秤台放置标准砝码（如2kg）；

● 等待STAB灯亮起，输入砝码重量（如2kg），按【Enter】确认；

● 标定成功后，主界面显示砝码重量（验证：追加砝码应显示累加值，如4kg）；

② 无砝码标定法：

● 进入【无砝码校准】，输入上次标定的增益数据：

- 绝对零点毫伏电压（如1mV）；

- 对应重量值（如2.000kg）；

● 按【Enter】完成标定，验证显示是否正确；

03 / 标定线性验证

● 第一，主界面查看实时重量：

① 放置2kg砝码显示2.000kg → 追加2kg砝码显示4.000kg即标定成功；

● 第二，异常处理：

① 重量不成比例变化需检查传感器或重新标定；
