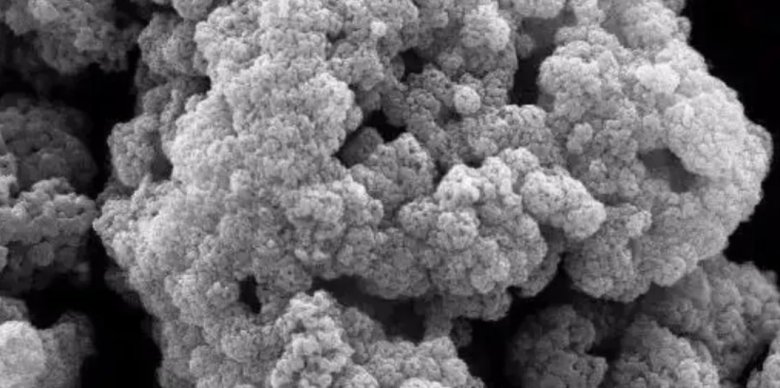

一、根据粉体特性选择分散剂类型

1、表面电荷与极性匹配

极性粉体（如陶瓷、氧化物）：优先选用阴离子型分散剂（如聚丙烯酸钠、六偏磷酸钠），通过静电排斥抑制团聚。例如，ZnO在pH=5时通过双电层排斥实现稳定分散。

非极性粉体（如石墨烯、炭黑）：采用非离子型分散剂（如聚乙烯吡咯烷酮PVP、聚乙二醇PEG），通过空间位阻效应阻隔颗粒接触。对于高表面能材料（如纳米碳化硅），需结合原位功能化（如硅烷偶联剂）增强吸附强度。

2、粒径与比表面积

纳米级粉体（<100 nm）：需选用低分子量分散剂（如油酸铵、钛酸酯），减少空间位阻层厚度对分散的干扰，同时结合动态工艺（如超声辅助）维持分散态。

微米级粉体：高分子量分散剂（如嵌段共聚物）更有效，通过长链吸附形成致密屏障。

二、分散介质与体系环境适配

1、水相体系

高极性介质：选择聚羧酸盐类（如DA分散剂）或磷酸盐（如焦磷酸钠），利用电离产生的双电层排斥力。例如，硅酸锆在pH=7时通过硅酸钠分散剂实现均匀分散。

含电解质体系：添加耐盐型分散剂（如聚醚改性硅氧烷），避免离子强度过高压缩双电层。

2、非水相或油性体系

有机溶剂（如乙醇、丙酮）：采用疏水链段分散剂（如磷酸酯类、油酸钠），通过疏水相互作用吸附颗粒表面。例如，油墨中炭黑常用聚氧乙烯醚类分散剂。

3、pH敏感体系

通过调节pH值优化分散剂吸附效果。例如，氧化铝在碱性条件下采用三乙醇胺分散，其羟基与颗粒表面形成稳定水合层。

三、分散剂性能与用量优化

1、吸附强度与稳定性

选择与粉体表面官能团匹配的分散剂（如羧酸基团适配金属氧化物）。例如，石墨烯通过氧化-还原工艺接枝羧基后，与PVP形成稳定吸附。

耐高温体系（如耐火材料）需选用热稳定性分散剂（如钛酸酯、铝酸锆），在500℃仍保持吸附层完整。

2、用量控制

分散剂添加量通常为粉体质量的0.5%-3%。超细粉体因比表面积大需更高添加量，但需避免过量导致体系黏度上升或性能劣化。例如，纳米SiO₂在环氧树脂中分散剂用量超过5%会降低涂层强度。

3、复配协同策略

物理-化学联合：超声预分散（破坏硬团聚）结合分散剂吸附（维持稳定）。例如，金刚石微粉经超声处理后加入聚丙烯酸钠，分散效率提升60%。

多组分复配：混合不同分子量分散剂（如PEG 200与PEG 4000按5:1配比）可优化粒径分布。例如，超细硫酸钡通过复配聚乙二醇实现窄分布分散。

四、应用场景适配与工艺联动

1、干法分散体系

采用静电分散（如电晕荷电）或流化床技术，分散剂需具备抗静电性。例如，超细煤粉在30-50 kV电压下分散度提升40%。

2、湿法研磨与浆料体系

结合研磨工艺（如搅拌球磨）选择助磨分散剂（如聚丙烯酸铵），降低矿浆黏度。例如，陶瓷结合剂球磨时添加0.5%分散剂可减少团聚体尺寸至0.186 μm。

3、高温烧结或干燥工艺

冷冻干燥或喷雾干燥时，选用可降解分散剂（如淀粉衍生物）减少残留影响。例如，纳米氧化铝通过冷冻干燥避免硬团聚。

五、验证与优化

1、实时监测

通过激光粒度仪、Zeta电位仪评估分散效果，调整分散剂种类与用量。例如，ATO水浆在pH=11时Zeta电位绝对值最大，分散最佳。

2、兼容性测试

评估分散剂对最终产品性能的影响（如电导率、透明度）。例如，PVP残留会使导电浆料电阻率增加20%，需选择低残留分散剂。

总结：分散剂选择需围绕粉体-介质-工艺的三角关系，优先匹配表面性质与体系极性，结合动态工艺优化吸附稳定性，并通过复配与实时监测实现长效分散。

请关注青岛富锐德搅拌球磨

官网：

咨询电话：15762268188（同微信）

公众号：青岛富锐德智能装备

本文系富锐德小编转载，并不代表本平台赞同其观点和对其真实性负责。本文版权归原作者，所以内容为原作者观点。如果小编转载的文章不符合作者的版权声明，请来信告知，我们会尽快删除。
