coax电磁同轴阀在燃气轮机设备上的应用

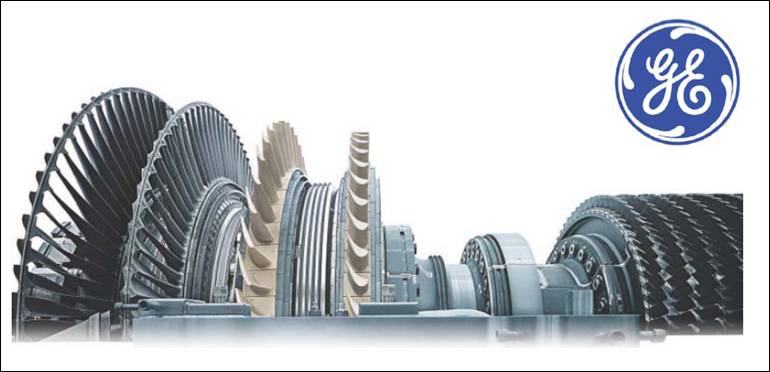

燃气轮机分成：重型燃气轮机、轻型燃气轮机和微型燃气轮机。

重型燃气轮机主要用于城市电网。

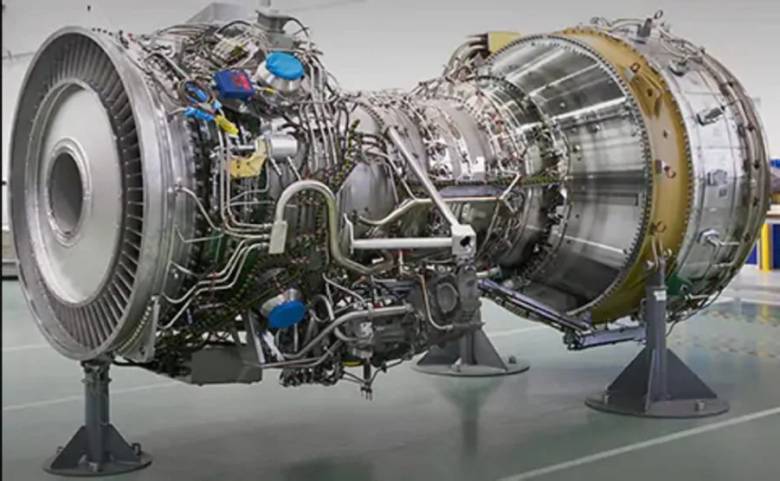

轻型燃气轮机主要用于工业发电、船舶发电、管道增压、坦克机车等.

微型燃气轮机主要用作于分布式发电。

COAX阀门用于双燃料燃气轮机

•1、点火阀 MK15；

•2、柴油总切断：控制柴油主路开关→VFK 25 DR（三通是为了回收残油）；

•3、柴油支路切断阀：1支路VMK 15、 2支路VFK25 ；

•4、天然气放空阀：跳机或者紧急停机的时候把燃烧室的燃气放出去（MK 15 NO）；

•5、排污阀：排除燃烧室里的残油（MK 15）；

•6、雾化阀：用于柴油雾化，安装在柴油雾化喷嘴前（MK 15）；

•7、燃气切断阀、调节阀

COAX阀门用于燃料系统—低压过滤系统

•两个过滤器一个工作，一个备用。

•在进气总管和出气总管上各有一个手动阀和电动阀串联的放空管，用于放空或泄压，电动阀在控制室内进行遥控。

•我公司COAX阀在西门子燃气轮机上作为放空阀（FK15 NO 2E）。

•此时为低压，燃气压力大约为8bar

放空阀的作用：当燃气轮机停车时，要排空切断阀后管路内的燃气，要通过放空

阀进行放空，或者管路内压力增高，需要泄压，此时放空阀也打开放空。

低压过滤器用来过滤掉长途运输过来的然气内的灰尘、微粒、水分等杂质。

COAX阀门用于燃料系统—高压过滤系统

•高压过滤器接受来自天然气压缩机的高压天然气进行最后的过滤，之后天然气降入燃烧室燃烧，高压滤器由两个完全相同的过滤器组成，一台工作另一台备用。

•滤器的上下段各有两个排污管，一条为手动排污，一条为自动排污，当液位计发出信号，需要排污，电动排污阀打开，将冷凝液排到排污池中。

高压过滤器是要过滤掉经过压缩后的燃气中所含的水分、析出物、颗粒等杂质。
