硫化物全固态电池正极活性物质与硫化物电解质的界面副反应，以及固固接触失效问题，长期制约电池的循环寿命与性能稳定性，是阻碍其商业化落地的核心瓶颈。近期韩国研究团队提出将聚碳酸亚丙酯基离子导电聚合物引入正极体系，可同时实现界面副反应抑制、空隙填充与体积变化缓冲，显著提升硫化物固态电池的循环稳定性，为界面改性提供了兼顾性能与工艺性的全新解决方案（10.1002/eem2.12776）。

一、硫化物固态电池的正极界面核心瓶颈

硫化物无机固态电解质的室温离子电导率可达毫西门子每厘米量级，与传统液态电解质处于同一水平，同时具备不可燃、机械强度适中等优势，是各类固态电解质中最具产业化潜力的体系之一。但硫化物电解质的化学与电化学稳定性偏低，尤其在正极侧的界面问题最为突出。

正极活性物质与硫化物电解质直接接触时，会持续发生界面化学反应与电化学氧化分解，生成硫化锂、磷化锂以及多硫化物等高阻抗副产物。这些副产物会不断累积，在界面处形成高阻层，持续推高电池内阻，阻碍锂离子的正常传输。随着循环次数增加，副反应不断向电解质体相蔓延，最终造成电池容量快速衰减。

除了化学层面的副反应，物理层面的接触失效同样严重。全固态电池的电极与电解质均为固体，固固界面的接触面积有限。充放电过程中，正极活性物质会发生反复的体积膨胀与收缩，长期循环下会导致活性物质与电解质颗粒脱离，形成大量空隙与界面裂缝。这些空隙会直接阻断锂离子传输路径，造成活性物质失活，进一步加速容量衰减。

两类问题相互叠加，使得硫化物固态电池的长循环性能始终难以突破。现有实验室样品在常规倍率下循环百次后，容量保持率普遍不足三成，远达不到商用电池的基本要求。要推动硫化物固态电池走向实用化，必须同时解决界面化学副反应与物理接触失效两大难题。

二、现有界面改性方案的固有局限

针对正极界面问题，行业内已经尝试过多种改性方案，但均存在难以克服的缺陷，无法同时满足性能与工艺的双重要求。

无机包覆是应用最广的传统方案，通常采用铌酸锂、氧化锆等无机材料在正极颗粒表面形成保护层，隔绝活性物质与硫化物电解质的直接接触。但无机材料本身刚性强，很难在不规则的正极颗粒表面实现均匀完整的包覆，总会存在暴露的反应位点。更关键的是，正极充放电的体积变化很容易造成刚性涂层开裂脱落，失去保护作用的同时还会引入新的界面缺陷，最终改性效果十分有限。

橡胶类粘结剂是另一种常用思路，丁腈橡胶、丁苯橡胶等弹性聚合物可以凭借自身形变缓冲正极的体积变化，维持界面接触。但这类橡胶材料不具备离子导电性，加入电极后会增加整体内阻，降低电池的倍率性能与比容量，只能作为辅助粘结剂少量添加，无法从根本上解决界面问题。

聚环氧乙烷基聚合物电解质曾被寄予厚望。这类聚合物本身具备离子导电性，同时有一定柔性，理论上可以同时实现离子传导与界面缓冲。但后续研究证实，聚环氧乙烷与硫化物电解质存在明显的化学反应，接触后会生成亚硫酸盐、硫酸盐等副产物，反而会加剧界面劣化。经过电化学氧化后，副反应会进一步加速，最终导致电池性能快速下滑。

正因为现有方案均存在明显短板，硫化物固态电池的正极界面改性始终缺乏成熟可行的技术路径，亟需开发兼具化学稳定性、离子导电性与机械柔性的新型界面材料。

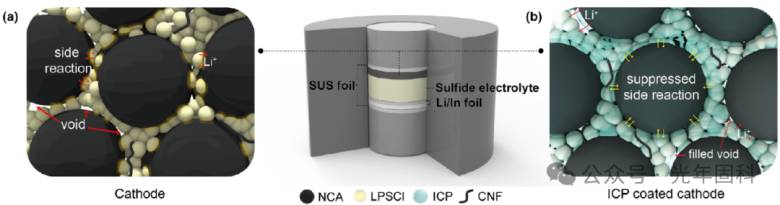

图1. 示意图：(a) 采用硫化电解质LPSCl的正极，界面副反应持续发生并产生空隙；(b) 正极中引入离子导电聚合物后，副反应得到抑制，空隙被填充。中间示意图为测试电池内部结构，由锂铟负极、硫化电解质层与正极层依次构成。

三、PPC基离子导电聚合物的设计与验证

针对上述痛点，研究团队选择聚碳酸亚丙酯（PPC）作为聚合物基体，开发出新型离子导电聚合物。选择聚碳酸亚丙酯的核心依据，是其具备比聚环氧乙烷更高的电化学氧化稳定性，且分子结构与硫化物电解质的反应活性更低，理论上拥有更好的化学兼容性。同时聚碳酸亚丙酯具备良好的柔性与成膜性，能够填充固固界面的微小空隙，建立连续的锂离子传输通道，还可以缓冲正极的体积形变。

研究团队将聚碳酸亚丙酯与双三氟甲磺酰亚胺锂按比例混合，制备成聚碳酸亚丙酯基离子导电聚合物，同时制备了聚环氧乙烷基对比样品，从化学稳定性、电化学稳定性、微观结构等多个维度开展系统验证。

由于硫化物电解质对绝大多数有机溶剂敏感，制备过程的溶剂选择至关重要。研究团队首先筛选了多种常用溶剂，验证发现碳酸二乙酯与苯甲醚与硫化物电解质接触后，不会引发明显的化学分解，电化学性能也保持稳定，适合作为聚合物的涂布溶剂。这一结论保证了聚合物材料可以通过湿法工艺引入电极体系，具备量产工艺基础。

界面化学稳定性测试采用阻抗追踪法，将正极活性物质与硫化物电解质混合后，持续监测体系的阻抗变化。未添加聚合物的空白样品，总阻抗在40小时内出现快速增长，反映界面副反应持续发生。添加聚环氧乙烷聚合物的样品，阻抗同样随时间稳步上升，说明两者之间存在长期的化学反应，界面劣化并未得到遏制。而添加聚碳酸亚丙酯基聚合物的样品，虽然初始阻抗略高于空白组，但阻抗随时间的增长速率被大幅抑制，长期静置后整体阻抗水平显著低于另外两组，直接证实该聚合物可以有效阻隔界面副反应。XPS测试结果显示，聚环氧乙烷与硫化物电解质混合后，样品表面出现明显的亚硫酸盐与硫酸盐特征峰，证明两者发生了化学反应。经过线性扫描伏安测试的电化学氧化后，副产物峰强度进一步提升，说明电化学过程会加速副反应。而聚碳酸亚丙酯基聚合物与硫化物电解质的混合样品，无论是初始状态还是电化学测试后，都没有出现明显的副产物特征峰，硫化物电解质的特征峰保持完整，化学与电化学稳定性表现优异。

纯硫化物电解质经过冷压成型后，表面仍存在大量微米级的空隙与颗粒边界。加入少量聚合物后，柔性的聚合物材料可以填充颗粒间的空隙，使电解质膜表面更加致密平整，有效减少了界面接触缺陷。透射电镜观察显示，聚合物可以在正极颗粒表面形成厚度约30nm的均匀包覆层，完整覆盖颗粒表面，实现对活性物质的全面保护。

四、电化学性能实现全面提升

在材料稳定性得到验证的基础上，研究团队组装了完整的硫化物全固态电池，系统测试了倍率性能、循环性能等核心电化学指标。

倍率性能测试结果显示，空白正极在0.1C低倍率下初始放电比容量更高，但随着倍率提升，容量快速衰减，且循环十次后就出现明显的容量下滑。添加聚环氧乙烷聚合物的正极初始容量更低，衰减速度也更快。而添加聚碳酸亚丙酯基聚合物的正极，虽然初始比容量略低于空白正极，但低倍率下容量几乎不衰减，高倍率下的容量保持率也显著更优。当倍率从1C重新回到0.1C时，容量几乎完全恢复，展现出优异的可逆性。初始容量的微小差距，主要来自聚合物本身离子电导率略低于硫化物电解质，但长期循环下的性能优势十分明显。0.3C倍率下循环100次后，空白正极的容量出现大幅衰减，聚环氧乙烷基样品的性能衰减更为严重。而添加聚碳酸亚丙酯基聚合物的正极，始终保持平稳的放电曲线，容量衰减速率极慢。0.5C倍率下的测试结果更具说服力，循环100次后，空白正极的容量保持率仅为28%，聚环氧乙烷基样品仅为7%，而聚碳酸亚丙酯基聚合物改性的正极容量保持率达到84%，同时拥有更高的平均库伦效率。1C高倍率下循环50次，空白正极容量保持率仅24%，改性后正极的容量保持率提升至65%，性能提升幅度十分显著。

循环过程中的阻抗变化与性能表现完全对应。空白正极在循环过程中阻抗持续快速增长，对应界面副反应与接触失效的不断累积。聚环氧乙烷基样品的阻抗增长更快，说明副反应更加严重。而改性后的正极阻抗增长平缓，循环百次后仍保持较低的内阻水平，证实界面结构在长期循环中始终保持稳定。

综合来看，聚碳酸亚丙酯基离子导电聚合物通过三重作用实现性能提升。一是均匀包覆正极颗粒，隔绝活性物质与硫化物电解质，抑制化学副反应。二是填充固固界面的空隙，构建连续的锂离子传输通道，降低界面接触阻抗。三是凭借自身柔性缓冲正极的体积变化，维持循环过程中的界面接触，避免接触失效。三重机制协同作用，最终实现了循环寿命的大幅提升。

图2. (a)原始NCA与(b)包覆PPC导电高分子的NCA的SEM形貌图；(c)包覆PPC导电高分子的NCA的SEM图及(d-f)对应EDS元素分布图，分别为(d)Ni元素、(e)O元素、(f)F元素分布；(g)包覆PPC导电高分子的NCA的TGA测试曲线；FE-TEM表征图：(h)原始NCA颗粒、(i)明场模式下包覆PPC导电高分子的NCA、(j)暗场模式下包覆PPC导电高分子的NCA。

五、产业化应用的实用价值

这项研究不仅实现了实验室性能的突破，更对硫化物固态电池的产业化落地具备重要的实际意义。

首先，该方案具备良好的工艺兼容性。聚合物材料可以通过湿法涂布的方式引入正极体系，只需在现有电极浆料中添加少量组分，不需要额外增加复杂的包覆工序，也不需要对现有产线进行大规模改造，工艺落地成本低，适配主流的卷对卷量产工艺。

其次，该材料可以实现功能集成。传统硫化物电极需要单独添加粘结剂、导电剂与界面改性剂，体系复杂且各组分间可能存在相互影响。聚碳酸亚丙酯基聚合物同时具备离子导电性与粘结性，可以部分替代传统非导电橡胶粘结剂，简化电极配方的同时降低内阻，提升电极整体性能。

第三，柔性聚合物的加入可以改善电解质膜与电极的机械性能，降低电池对压实压力的要求。目前实验室硫化物电池通常需要上百兆帕的成型压力与几十兆帕的运行压力，大幅增加了电池系统的结构成本。柔性界面材料可以提升界面接触的稳定性，降低对高压的依赖，为后续低压软包电池的开发提供材料基础。

当然，目前的研究仍处于实验室阶段，还有进一步优化的空间。例如聚合物本身的离子电导率还有提升空间，更高面载电极下的性能表现还需要验证，长期循环的稳定性也需要更多数据支撑。但作为一项基础研究突破，它打破了传统聚合物改性的性能瓶颈，为硫化物固态电池的界面改性开辟了全新的技术方向。

随着后续材料配方的持续优化与工艺放大验证，这类柔性离子导电聚合物有望成为硫化物固态电池的标配界面方案，推动全固态电池从实验室样品逐步走向量产应用，为下一代高安全高能量电池的商业化落地提供核心技术支撑。

光年固科

作为专注全固态电池温等静压机的设备提供商，我们深耕温等静压技术在全固态电池领域的应用研发，精准匹配全固态电池极片、电解质成型等关键工艺需求。凭借设备高压力均匀性、温度稳定性及智能化控制优势，助力客户提升电池能量密度与循环寿命，赋能全固态电池产业化进程。若您需定制化设备解决方案或了解技术细节，欢迎联系我们，共探新能源储能未来。
