通过恒定温度下，测量一定压力范围内材料吸附的气体量来获得等温线。通过采集样品管内原始注气量(Vi)并减去达到平衡后留在样品管内的气体量(Ve)来确定材料吸附的气体量。对于低表面积的材料，原始注气量与平衡后剩余量的差值（Vi ‑ Ve）很小，难以准确测量，从而导致误差增加。通常对于具有低表面积的材料，材料的取样量尽可能大，从而最大化差值（Vi ‑ Ve）。然而这种方法也有上限，受到样品管尺寸和材料物理特性的限制。另一种方法是选择其他可替代的分析气体。

氪气是测量低表面积的绝佳选择。在77 K温度下氮气的饱和蒸汽压为760 托，而氪气的饱和蒸气压仅为2.5 托。由于压力与设定体积*中的摩尔数或分子数成正比，因此每1个氪气分子对应约300个氮气分子。当吸附量非常小时，降低分子量，约300倍的差异，会大大减少误差量。

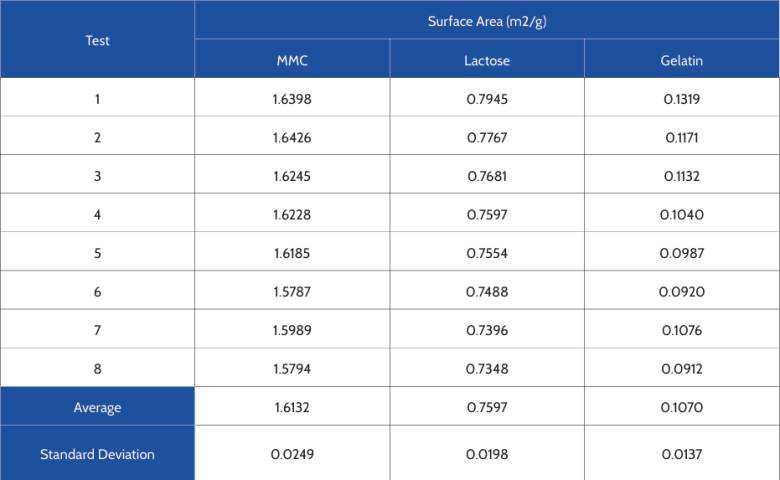

USP<846>比表面积测试方法基于低温气体吸附，BET计算表面积。该方法将吸附等温线的相对压力(P/Po)范围限制为0.05<P/Po<0.3。USP<846>还要求相关系数（或拟合优度）大于0.9975。以下提供的数据都符合这一标准。

*在液氮温度下，氪气须使用非理想因子。
