荧光颜料是一类特殊着色剂，可吸收紫外或可见光能量，将其转化为波长更长的可见光（如红、黄、绿），呈现高饱和、高亮度的视觉效果，广泛用于广告、安全标识、玩具、装饰及化妆品等领域。

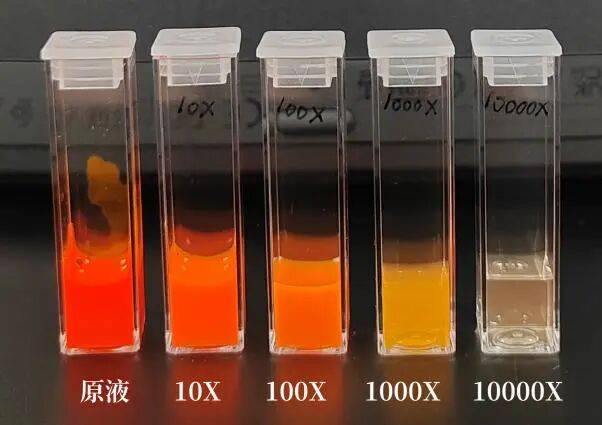

不同稀释倍数的荧光颜料

动态光散射（DLS）是表征纳米微球粒径的常用技术，通过采集样品散射光信号并计算相关曲线，推导颗粒布朗运动速度，进而获得粒径信息。然而，荧光物质发射光谱较宽，可能增加散射光波动，降低测试效率（相关曲线平台下降），干扰粒径分析。但并非所有荧光物质均影响DLS测试——因荧光吸收光谱通常低于发射光谱，对采用红色激光（671nm）的仪器而言，黄、绿色荧光样品不易被激发，影响较小。

针对可能受荧光干扰的样品，丹东百特提供去荧光微量池套件（含窄带滤光片），可过滤去除激光波长外的杂散光，最大限度抑制荧光效应对粒径测试的影响。

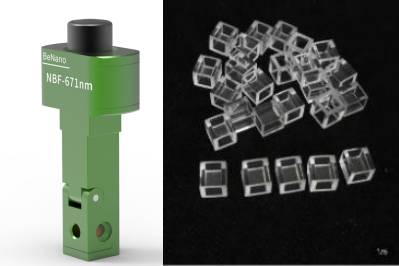

图1. BeNano窄带滤光片微量池套件

原理和设备

采用BeNano 180 Zeta Max纳米粒度及Zeta电位分析仪，波长671nm、功率50mW激光器，收集173°散射光，通过相关计算得到颗粒布朗运动速度，由斯托克斯-爱因斯坦方程计算粒径及分布。

样品制备与条件

使用常规样品池和去荧光微量池测试某荧光颜料样品，分别在原液及稀释10倍、100倍、1000倍、10000倍条件下进行DLS测试。温度控制在25℃±0.1℃，每个样品至少重复三次测试。

结果与讨论

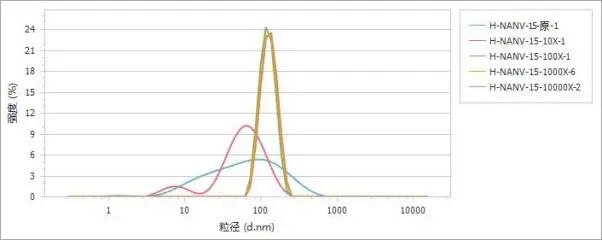

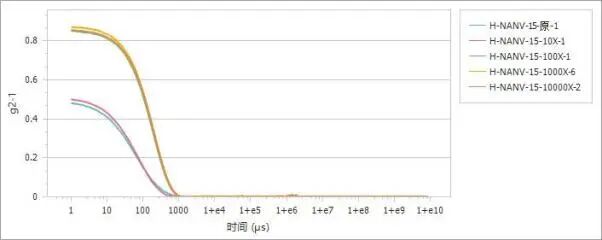

图2. 不同稀释倍数样品用常规样品池的

相关曲线（上图）和粒径分布（下图）

图2为不同稀释倍数荧光颜料用常规样品池测试的相关曲线和粒径分布，通过相关曲线的截距可以看出，使用常规样品池时，原液和稀释10倍的样品的截距较低，稀释100倍-10000倍的样品截距稳定且较高，信噪比较好。由粒径分布图可以看出，稀释100倍后测试结果基本不变，表明该条件为样品的临界测量浓度。

表1.不同稀释倍数样品用常规样品池粒径结果

表1列出了不同稀释倍数样品使用常规样品池的粒径测试结果，可以看出稀释100倍后重复性较好，平均粒径在120nm至130nm范围内，标准差较小。这说明稀释100倍后的样品分散性良好。PDI较低说明分布较窄。

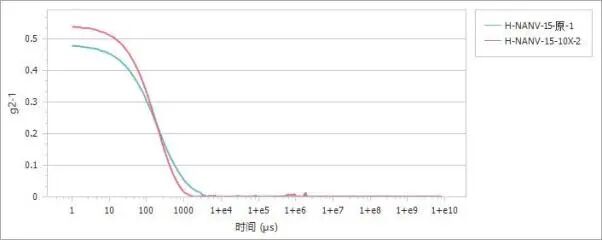

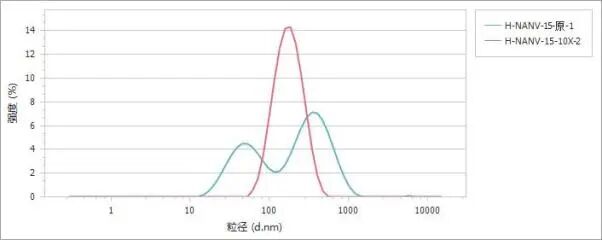

图3. 不同稀释倍数样品用去荧光微量池的

相关曲线（上图）和粒径分布（下图）

图3为不同稀释倍数荧光颜料用去荧光样微量池测试的相关曲线和粒径分布，结合两图可以看出，使用去荧光微量池时，原液和稀释10倍即可测得准确数值，表明去荧光微量池能够消除荧光的影响。

表2.不同稀释倍数样品用去荧光微量池粒径结果

图4. 使用正常PS样品池和微量荧光池套件进行样品检测结果

表2和图4列出了原液和稀释10倍样品使用去荧光微量池的粒径测试结果以及使用正常PS样品池的结果，可以看出采用去荧光微量池在原液测试即可得到良好的重复性，平均粒径在120nm左右，标准差较小。同时也证实了去荧光微量池能有效避免了荧光效应对测试的影响。
