半导体精密制造的良率波动，与工艺环境中的微量氧浓度密切相关，高精度微量氧监测已成为保障元件可靠性、实现稳定生产的关键环节。然而，制造过程对氧含量监测下限的严苛要求，直接考验着分析设备的灵敏度与长期运行稳定性。本文从微量氧污染的监测必要性出发，结合实际技术难点，解析高精度监测技术在低浓度氧测量中的应用，助力工艺工程师将氧含量真正管控到位，推动生产良率提升。

一、 半导体制造微量氧监测的必要性与难点

氧气污染引发的非预期氧化反应，会导致集成电路和硅片产生缺陷，破坏薄膜结构的完整性，最终表现为产品均匀性退化与可靠性下降。即便仅为ppm级微量氧气的介入也足以损害元件性能。因此，对工艺腔室中的氧含量实施严格监测，已成为半导体生产制造环节的管控要求。然而，在实际生产环境中，半导体工艺腔室中的氧浓度监测存在多重技术难点：

1、监测精度：需实现10 ppm以下超低浓度氧的精准监测；

2、工况适配：需支持真空环境下的持续氧浓度监测；

3、气氛耐受：需在还原气氛中监测微量O₂浓度变化，保障设备安全稳定运行。

这些要求同时指向了精度、环境适应性与运行可靠性的三重挑战。而正是这种需求，持续驱动着微量氧分析技术的迭代升级。在众多气体检测技术中，兼具精度高、响应快与环境适应性强的氧化锆传感技术，凭借其综合优势，正逐步成为行业共识下的选择。

二、国产突围——四方仪器微量氧分析仪实现低浓度氧气精准监测，赋能半导体制造良率提升

在全球供应链持续波动的背景下，关键核心技术的自主可控已成为半导体行业的共识，推进分析仪器的国产化替代进程，是实现产业自主化、保障产业链安全的迫切任务。面对这一行业诉求，深耕气体分析领域二十余年、具备成熟工业级应用经验的武汉本土企业——四方仪器，依托氧化锆传感技术与气体分析仪领域的技术积淀，自主研发出微量氧分析仪Gasboard-3050系列产品。

该系列分析仪分辨率达0.1 ppm，量程范围0~10ppm、0~100ppm、0~1000ppm，支持自动切换。搭载经现场验证的氧化锆传感器，具备优异的再现性与高速响应特性。目前，产品已在国内多家半导体行业头部企业实现成熟应用，成为该领域国产替代优选方案。

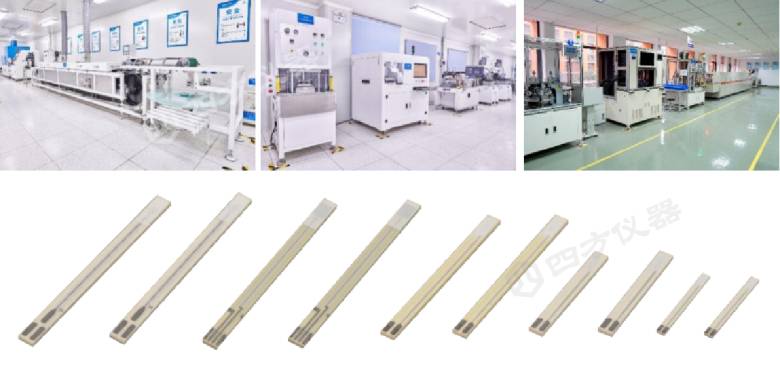

图1 四方仪器氧化锆传感器生产线及不同类型氧化锆传感器芯片产品

1、四方仪器微量氧分析仪Gasboard-3052

该型号产品采用远程原位传感器设计，传感器可直接通过真空接头安装于真空腔体，适用于需持续监测氧浓度的场景，如半导体设备、手套箱、氮气管线、真空腔体及其他低氧/无氧环境。其氧化锆传感器寿命长、稳定性高，在适当维护条件下可多年免更换，可广泛应用于半导体制造、OLED生产、3D打印等使用惰性气体的工业场合。

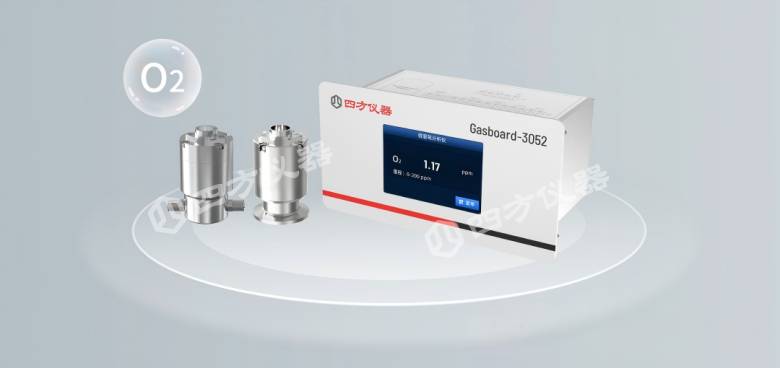

图2 微量氧分析仪Gasboard-3052

产品主要特点：

(1) 量程：0~10ppm、0~100ppm、0~1000ppm，自动切换，覆盖多数半导体真空腔体监测需求；

(2) 法兰接口，即插即用；

(3) 长效低温氧化锆传感器；

(4) 支持真空环境运行

(5) 泄漏率＜1×10⁻⁹ mbar·L/s。

2、四方仪器氧分析仪Gasboard-3053

该型号产品采用抽取集成式设计，将宽量程氧化锆传感器、前处理单元和采样泵整合于一体，适用场景覆盖除真空腔体外的多数工艺环境，如SMT工艺中的回流焊炉等。

图3  氧分析仪Gasboard-3053

产品主要特点：

(1) 量程范围宽：0~10~100~1000ppm，0~25%，自动切换，适应浓度波动大的场合；

(2) 压力变化自适应：内置压力传感器，可补偿气体压力微小变化，保证读数稳定；

(3) 适用于还原性气氛：当样品含可燃物时，铂催化剂确保气体在接触电极前达到平衡，从而准确测量总氧含量。

结语

微量氧气的管控，是半导体制造提质增效、稳定良率的关键前提。四方仪器微量氧分析仪凭借自主核心传感技术，在高精度、环境适应性及长期稳定性方面实现突破，不仅助力工艺优化与良率改善，也从源头加速关键设备国产替代，为半导体产业链自主可控提供坚实的技术支撑。
