在化工、油气、精细粉体配套液相输送工艺中，液体介质含水率直接影响原料品质、反应稳定性与成品合格率，含盐原油、浆液、工艺液相介质长期存在盐度干扰、高低温、高压、防爆工况测量难题。JKS-YT100液体水份分析仪采用无线电波介电常数测量原理，可实现管道液体0~100%体积含水率实时在线检测，适配多管径、多压力管道安装，具备完整防爆认证，耐受高盐介质，测量结果不受设备自身温度干扰，为液相工艺、粉体配套液相原料管线提供稳定连续水分监测方案。

一、设备测量核心原理

JKS-YT100 属于无线电波介电水分仪，依靠探测介质电磁波减速因子完成含水率测算，核心逻辑如下：

1.设备分别采集空气中、被测液体中传感器谐振频率，计算减速因子 kdec=√εr（εr 为介质介电常数）；

2.处理器结合介质温度、内置专属物料校准表，换算出液体体积含水率；

3.含水率计算公式：W=(V 水分 / V 样品)×100%；

4.计量结果仅由介质介电特性与温度决定，不受转换器、电子元器件自身温度影响，测量重复性、精度稳定；

5.原油、地层水等高干扰介质，可单独录入定制校准表，进一步提升检测精度。

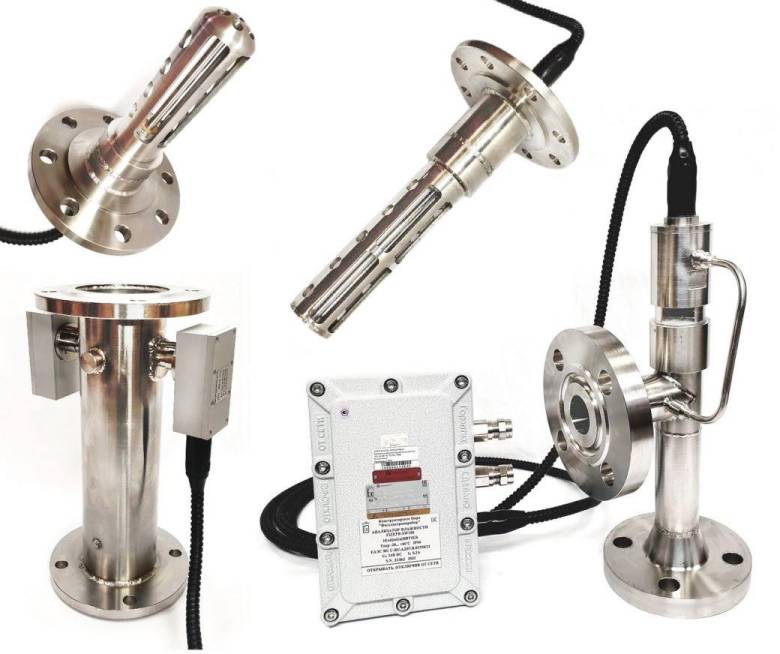

整套设备由传感器探头与防爆电子单元两部分组成，二者电缆连接：传感器出线不可拆分填充密封，电子单元线缆可拆卸；全部型号电子装置通用，仅传感器根据管道通径、压力、安装形式区分规格。

二、传感器结构与材质配置

1.主体结构：管道内置针式探头 + 外置法兰壳体，内置热电偶 / 热电阻同步采集介质温度；

2.材质标准：传感器外壳、探头标配 AISI 321 耐腐蚀不锈钢，可选 AISI 316Ti 材质；

3.探头两类配置，适配不同含盐工况：

   带陶瓷护管探头：含盐量高 250g/L，测量区间 0~100% 体积水分；

   无陶瓷护管探头：含盐≤0.5g/L 时测 0~100% 水分；含盐 0.5~250g/L 仅可测 0~20% 水分。

三、全系列传感器型号与适配工况

全部法兰遵循 GOST 33259-2015 标准，覆盖 DN50~DN200 以上各类工业管道：

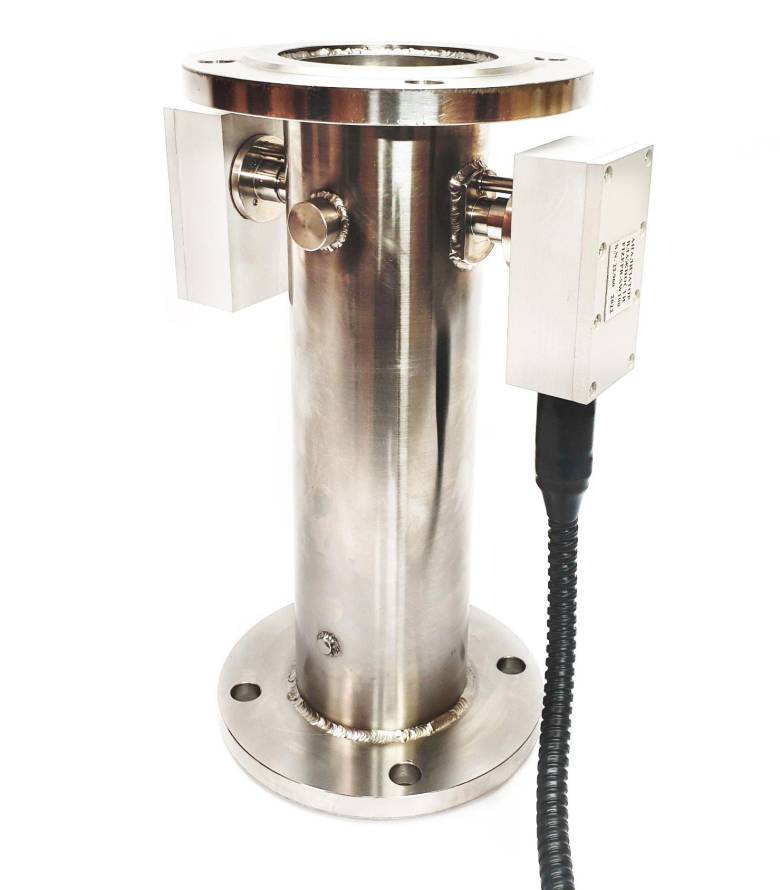

1. JKS-YT100.20.141

DN100 直通管段，PN6 耐压，介质温度 - 20~+120℃，AISI321 管体，配套碳钢配对法兰。

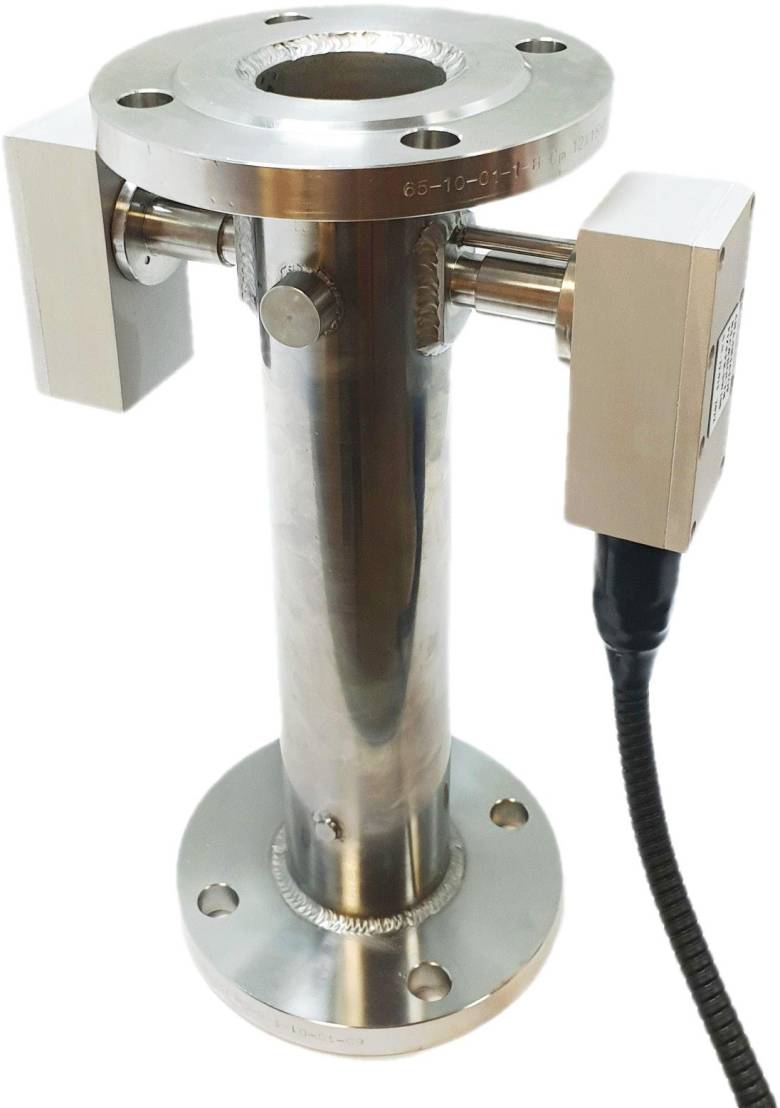

2. JKS-YT100.20.261

DN65 直通管段，PN25 耐压，介质温度 - 20~+145℃，适配中高压液相管线。

3. JKS-YT100.21.036К

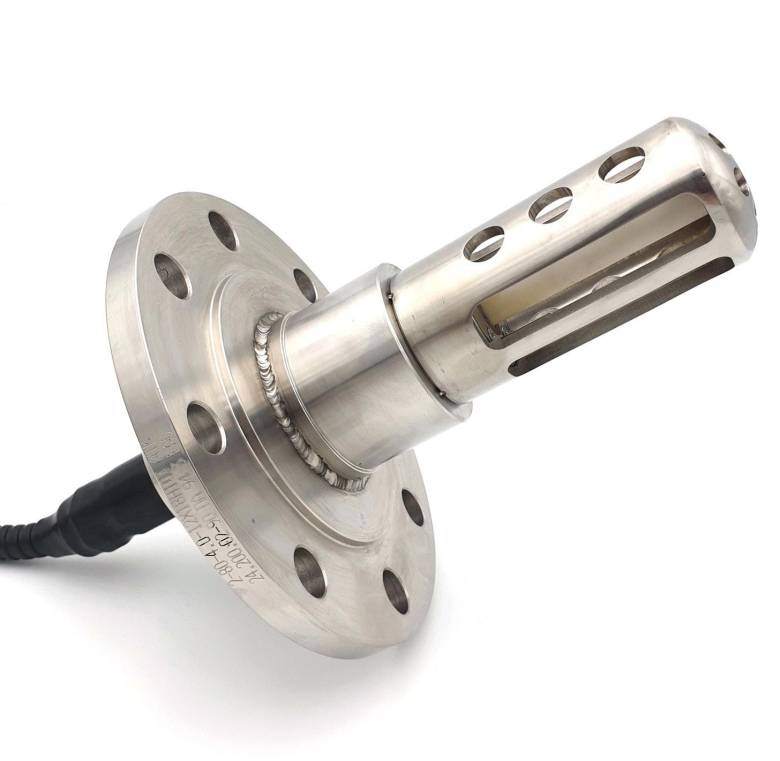

插入式全流量传感器，DN80 PN40 法兰，适配 DN100 及以上大管道，垂直介质流向安装，高耐压 40atm，介质温度 - 20~+120℃。

4. JKS-YT100.21.033-К

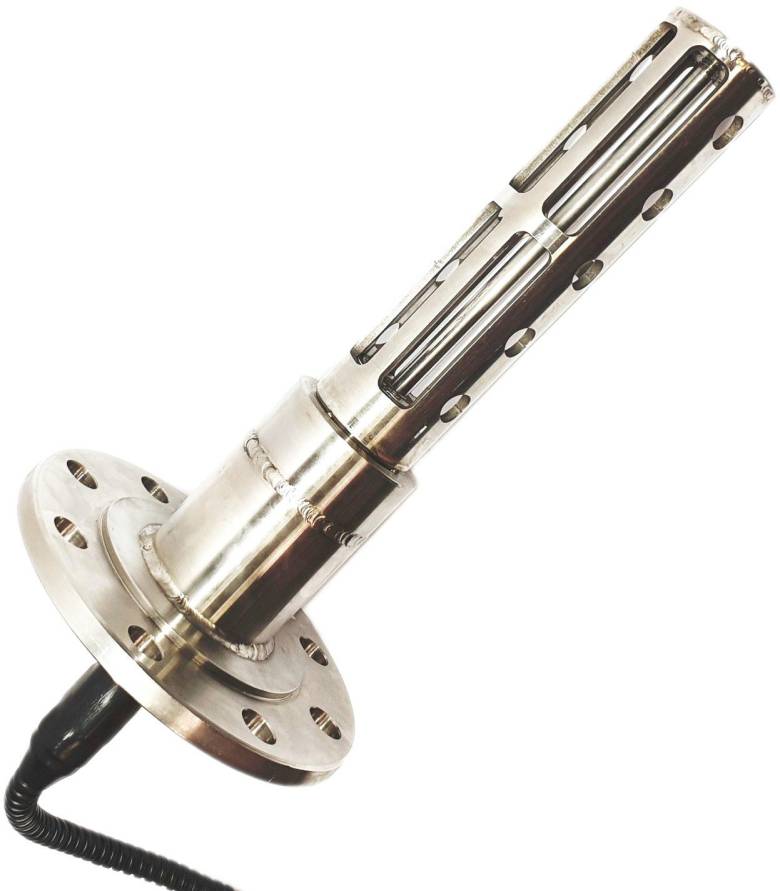

插入式结构，DN80 PN40 法兰，适配 DN200 及以上大管径管线。

5. JKS-YT100.21.051К

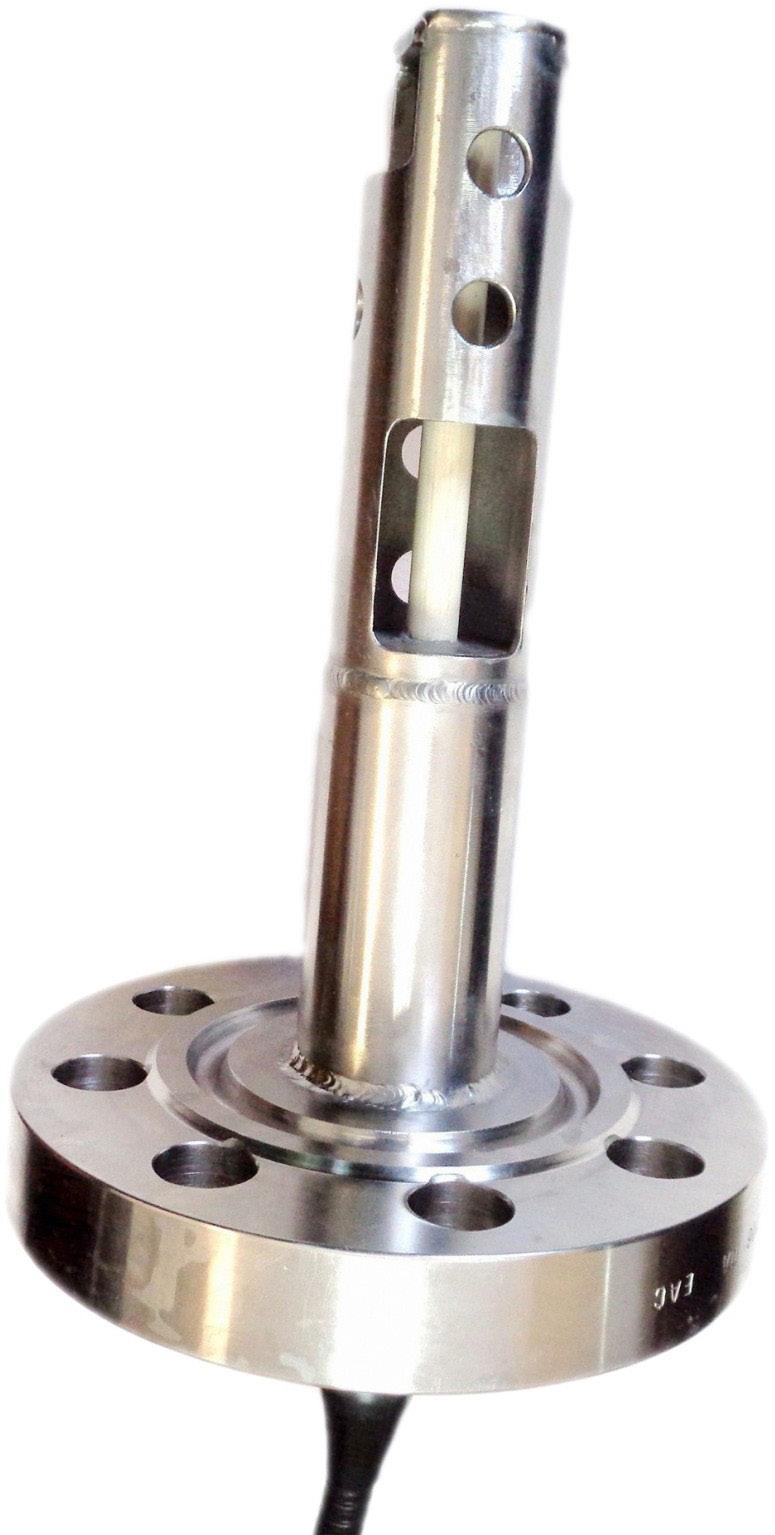

高压插入传感器，DN100 PN160 法兰，耐压高 160atm，适配高压液相输送管路。

6. JKS-YT100.24.181

DN50 L 型角接管段，PN160 高压，介质温度 - 20~+120℃，紧凑型安装结构。

四、防爆安全等级（全防爆体系）

1.电子单元防爆外壳：1ExdIIBT5，防护 IP66，防爆标识 1Exd [iaGa] IIBT5Gb，可安装在 1 区防爆区域；

2.传感器探头防爆等级：0ExiaIIBT5Ga，支持 0 区长期爆炸性气体环境持续使用；

3.电子单元可选 EkoTerm Ex-02 隔热防护盖，适配宽温户外防爆场景。

五、粉体配套行业应用场景

 精细化工液相助剂管线在线含水率监测，稳定粉体合成原料配比；

       油气配套粉体加工：原油、地层水输送管线含盐介质水分实时管控；

 锂电、陶瓷粉体配套溶剂液相管道连续水分检测；

       防爆型化工浆液输送、矿物湿法分选液相含水率在线监控；

       高压、大管径循环液相工艺，替代离线取样化验，实现全自动闭环控制。
