在气体分离、催化与储能领域，多孔吸附剂材料的实际性能由晶体结构与孔道特性共同决定。然而，传统表征手段往往陷入“各自为政”的困境——物理吸附给出孔容、比表面积，XRD提供物相与晶格信息，却难以在吸附发生的过程中实时关联“结构如何演变”与“性能为何提升或衰减”。

精微高博Nexus系列高性能原位物理吸附与XRD联用分析系统正是为了打破这一壁垒而生。它在一套平台上实现了气体吸附与X射线衍射的同步、实时、自动采集，真正做到了“晶体结构-微观孔道-宏观性能”的全链条解析。

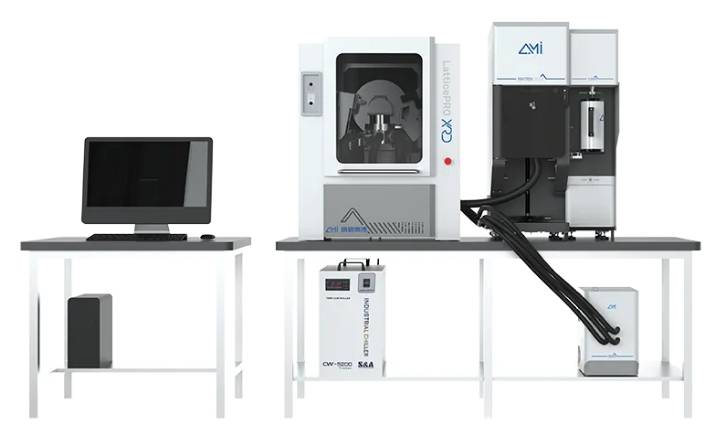

Nexus系列高性能原位物理吸附与XRD联用分析系统

本文将以经典应用案例——NaX分子筛吸附CO₂过程的结构解析为例，展示Nexus系列如何赋能科研，让材料性能的“因果关系”一目了然。

传统表征的“盲区”：静态快照VS 动态过程

NaX分子筛是一种具有八面沸石（FAU）结构的微孔材料，因高比表面积和可调的酸性/碱性位点，被广泛用于CO₂吸附捕集。通常，研究者通过吸附等温线判断其吸附容量，用非原位XRD对比吸附前后晶胞参数变化，推测吸附机理。

但这种“吸附前-吸附后”的静态快照模式有一个致命缺陷：无法捕捉吸附过程中的中间态结构变化。例如，XRD结果显示NaX晶胞参数a在吸附CO₂后整体减小，但这一缩变是均匀发生，还是特定晶面主导？不同晶面在吸附压力递增时如何响应？这些关键问题，传统方法难以回答。

Nexus系列原位联用技术：实时追踪“结构-吸附”关联

Nexus系列原位物理吸附XRD联用分析系统的核心优势在于：在采集CO₂吸附等温线的每一个平衡点的同时，原位采集该压力下的XRD衍射图谱。依托其高功率X射线源、光子直读二维阵列探测器（256×256像素，信噪比出色）以及多级高精度压力传感器（确保真空至大气压范围内压力准确性），Nexus系统能够获取高质量、高分辨率的原位衍射数据，精准捕捉NaX分子筛在不同吸附阶段的结构指纹（峰位、峰强、峰形）。

测试在25℃下进行，随着CO₂吸附压力的升高，同步记录吸附量和XRD谱图。结果揭示了前所未有的结构演变细节：

宏观晶胞收缩与微观晶面响应的“非同步性”

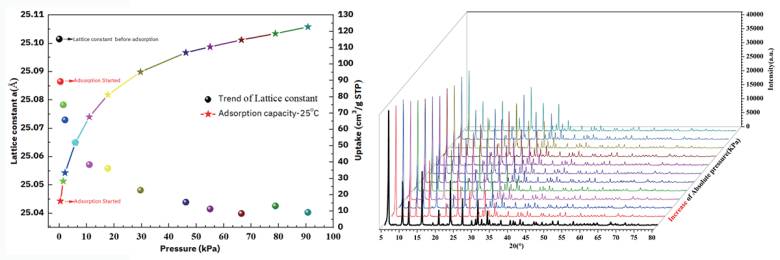

NaX分子筛在25℃下吸附CO₂的等温线及每个吸附点对应的XRD谱图和NaX分子筛晶胞参数a，在整个吸附过程中，随着吸附量的增加，NaX分子筛晶胞参数a逐渐减小。

111晶面：强度衰减，间距持续减小后稳定

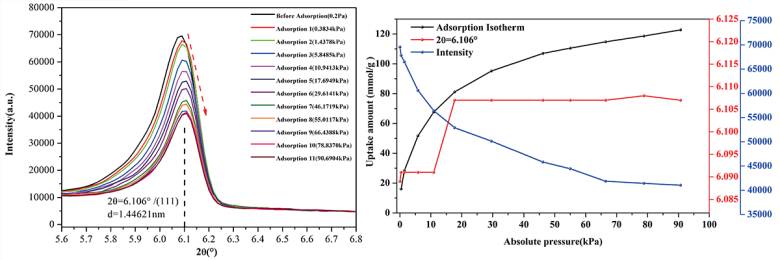

分析特征峰2θ=6.106°，该衍射峰代表NaX分子筛111晶面，随着吸附压力的增加，111晶面的强度逐渐下降，但111晶面的晶面间距减小到一定程度后不再发生变化。

555晶面：强度逆向增长，间距持续减小后稳定

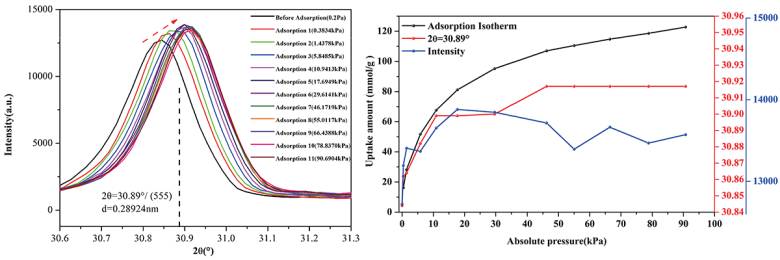

与111晶面不同的是555晶面，即2θ=30.89°，该衍射峰的强度随着吸附量的增加逐渐增大，20 kPa以后逐渐趋于稳定，晶面间距随着吸附的发生逐渐减小，50 kPa以后趋于稳定。

440晶面：强度快速下降，间距持续收缩

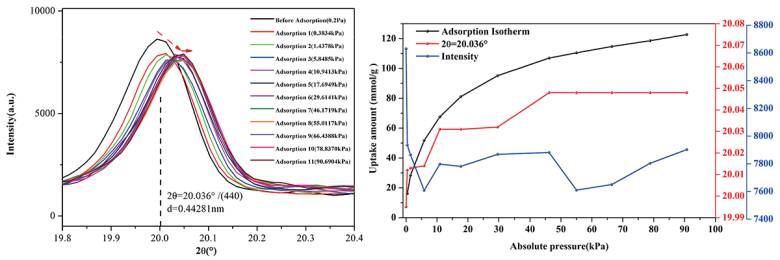

与111晶面和555晶面都不同的是440晶面，即2θ=20.036°，该衍射峰的强度随着吸附量的快速增加而快速下降，10 kPa后逐渐趋于稳定，但晶面间距随着吸附的发生而逐渐减小。

原位联用技术破解构效关系

Nexus系列原位联用技术揭示的三个晶面差异化响应行为，为理解NaX分子筛的CO₂吸附机理提供了前所未有的深度：

• 识别关键晶面：通过实时监测不同晶面的行为，可以精准定位对吸附最敏感、贡献最大或最先失活的晶面，为定向调控（如晶面工程、选择性暴露）提供直接依据。

• 理解吸附位点与路径：不同晶面的差异化响应，揭示CO₂在NaX孔道内的优先吸附位点、吸附诱导的结构弛豫路径以及潜在的吸附相变过程。

• 指导材料优化：通过关联特定晶面变化与等温线台阶，可以更科学地解释吸附动力学、等量吸附热等宏观性能的根源，指导合成具有更高吸附容量、更快吸附速率和更强稳定性的下一代吸附剂。

扫码了解Nexus系列高性能原位物理吸附

与XRD联用分析系统更多信息

精微高博Nexus系列原位物理吸附XRD联用分析系统，突破了传统吸附表征的“黑箱”局限，实现了材料在吸附过程中结构演变的可视化、可量化与可解析。该系统为催化剂、吸附剂及储能材料等领域的科研工作提供了精准、动态的结构-性能关联分析手段，成为揭示材料构效关系本质、指导理性设计的重要研究工具。
