结合铜锡合金粉密度高、容易静电团聚、细粉容易堵网、金属粉尘具备爆炸风险、球形雾化颗粒受撞击易破损、超细粉末接触空气易氧化等物料特性，按照粒度区间、分级精度、产能、使用场景做设备划分，下面只包含设备类别、适用工况、结构配置、性能参数、优缺点、成套工艺。

一、粒度‑设备适配对照表

1.粒径大于 75μm：超声波振动筛，用于粗粉除杂、多段粒度筛分预处理

2.粒径 10‑75μm：立式涡轮式气流分级机，适配常规粉末冶金、钎焊合金粉量产

3.粒径 2‑10μm：氮气密闭循环高精气流分级机组，面向 3D 打印球形粉体、电子浆料超细粉

4.粒径小于 2μm：多级串联气流分级设备搭配惰性气体闭路循环系统

二、各类分级设备详细技术说明

1、超声波振动筛分设备

适用粒度：

75‑28μm 粗粒度筛分，去除粉料团聚结块、金属碎屑杂质，做多档位颗粒分选，多用于分级前置预处理、成品粒度检验筛分。

粉体适配硬件配置：

☆和粉体接触腔体选用 316L 不锈钢材质，内腔镜面抛光，防止球形粉末磕碰变形；

☆搭载超声波清网结构搭配弹跳球双重防堵结构，解决合金粉料静电吸附堵网；

☆整机静电接地、防爆驱动电机、全封闭负压防尘结构，规避金属粉尘安全隐患；

☆可配置多层筛层，单次产出多档粒度物料。

基础性能参数：

☆装机功率区间：0.25‑3kW

☆物料处理量：50‑2000kg/h

☆筛分分级效率≥98%

优劣势：

优势：设备投入成本低、筛网拆装更换便捷，可快速切换多种规格粉料，粗料除杂首选；

劣势：难以稳定处理 28μm 以下超细粉末，微米细粉筛分精度远不及气流分级设备。

2、常规立式涡轮气流分级设备

适用粒度：

D50 处于 5‑74μm 区间，适配粉末冶金、含油轴承、青铜粉体、钎焊预制合金粉规模化分级生产。

结构要点：

☆变频可调速高速涡轮分级轮，颗粒切割粒径可无级调节，依靠离心力完成粗细颗粒精准分离；

☆负压全密闭运行模式，无粉尘外泄；腔体内部可加装耐磨陶瓷内衬，规避铁质杂质污染合金粉末；

☆粗颗粒能够自动回流，可和粉碎设备组成闭路循环生产线。

产能‑功率参数

☆小型设备：处理量 5‑30kg/h，分级轮转速 500‑6000rpm，整机功耗低于 10kW

☆中小型量产设备：处理量 50‑200kg/h，分级轮转速 500‑6000rpm，整机功耗低于 15kW

☆中型量产设备：处理量 50‑600kg/h，分级轮转速 500‑6000rpm，整机功耗低于 20kW

☆大型量产设备：处理量 300‑1300kg/h，分级轮转速 500‑6000rpm，整机功耗低于 30kW

优劣势：

优势：分级精度高、成品粒度分布区间窄，可以保护雾化球形粉体形态、支持长时间连续工业化作业；

劣势：细粒度铜锡合金粉易氧化，需要加装惰性气体防护系统。

选型建议：绵阳九方（JFF系列）

处理量：10~3000kg/h

设备特点：

☆分级粒度范围2微米~100微米，成品粒度无极可调。

☆易燃、易爆、易氧化的物料可用惰性气体作介质实现闭路分级，惰性气体循环使用。

☆采用新式分级转子，涡轮内部阻力低，分选率95%以上，效率更高。

☆适应于微米级干粉物料的精细分级，可分级球状、片状、针状颗粒。

☆多级分级串联：可连机配置1~5级分级机，将物料按粒度段大小分成多个粒度段。

☆全封闭负压作业，无粉尘污染。

产品优势：低能耗、自动化运行、粒度分布窄、产量大、多级串联、负压生产。

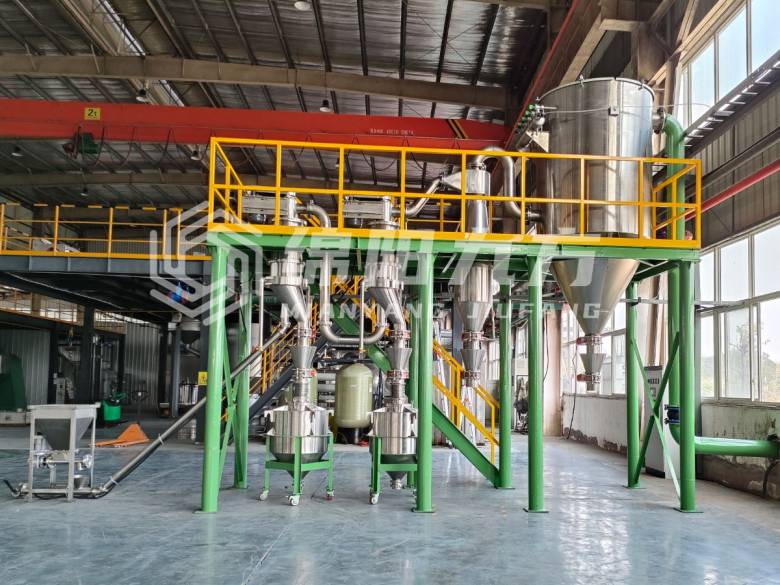

3、氮气闭路循环高精气流分级机组

适用粒度：

D50=3‑20μm，用于增材制造球形铜锡粉体、电子导电浆料、高端焊料粉体，需要严格管控粒径参数、避免粉体氧化自燃。

硬性硬件配置：

☆完整密闭氮气循环回路，可将腔体内部氧含量管控至≤0.05%，隔绝空气防止合金粉末氧化；

☆迷宫式高压气密封分级轮结构，粗细粉料串料概率极低；

☆全自动电控系统、在线氧气监测组件、防爆脉冲除尘、压力泄爆安全结构；

☆粉体接触内腔镜面抛光，降低颗粒撞击损耗，保全雾化粉末球形形貌。

产能区间：

实验小批量机型 10‑30kg/h；工业化量产机型 0.5‑5t/h

优劣势：

优势：微米级超细粉体分级精度优秀、隔绝氧化环境、金属粉尘防爆安全、球形颗粒完整度高；

劣势：需要配套氮气供气配套设施。

选型建议：绵阳九方（JFDBF系列）

粒度：D50=1微米

单机处理量：1~500kg/h

气体压力：0.8MPa

设备特点：

☆隔绝氧气

☆控制气粉浓度

☆及时释放静电及消灭点火源

☆循环空气冷却

☆整机防爆设计

☆应急停机

☆PID动态平衡保证过程安全

4、卧式多转子串联分级设备

适用场景：

需要一次性分离多段粒度区间、收紧粒度分布，粒度跨度窄；适配片状、非规则形态铜锡合金粉末。

多组分级轮独立变频调速，实现多级分选，同步分出粗粉、中间规格粉体、超细粉；流场针对高密度金属粉体优化，重质合金颗粒分离效率更高。

三、按照生产场景快速选型

1、实验室试样研发

粗颗粒除杂选用小型超声波振动筛；微米试样分级选用搭载惰性气体防护的小型气流分级装置。

2、常规工业化量产（粉末冶金青铜粉 D50 25‑45μm）

完整工艺流程：投料仓→真空上料设备→超声波振动筛除杂 →立式涡轮气流分级机 →旋风收集装置 + 脉冲除尘设备；

粒径大于 15μm 的粉料氧化风险较低，无需惰性气体保护。

3、3D 打印球形铜锡合金粉（D50 10‑25μm）

整套氮气闭路循环高精分级生产线，全程惰性气氛防护；精细调试分级轮转速，保障粉末球形完整、粒度分布狭窄、无氧化增重。

4、超细铜锡合金粉 D50＜8μm

采用一级粗分搭配二级串联分级机组，氮气密闭循环，改善细粉团聚、规避粉体自燃氧化。

四、铜锡合金粉分级必备配置清单（品质与安全）

1.所有直接接触粉体的构件优先采用 316L 不锈钢；球形粉体工况内腔做镜面抛光；

2.细粉工况必须配置静电接地、防爆驱动组件、粉尘泄爆装置，应对可燃金属粉尘风险；

3.粒径小于 20μm 超细粉体生产线，配备氮气或者氩气惰性气体密闭循环系统；

4.分级主机进料前端增设超声波筛分设备，提前筛除硬团聚颗粒，保护高速分级轮；

5.整条产线采用负压密闭结构，杜绝合金粉尘溢出。

五、三类主流成套分级工艺组合

1.经济型基础方案：超声波振动筛，仅针对 75μm 以上粗粉体筛分作业

2.标准量产方案：前置除杂振动筛 + 单轮立式气流分级主机 + 旋风分离器 + 脉冲除尘设备

3.高端增材制造产线：氮气闭路循环分级主机、多级分级轮、惰性气体冷却单元、在线氧含量监控、防爆除尘整套系统
