HIFULL®高分散型气相二氧化硅HL-150是在普通HL-150基础上，通过表面硅羟基精细调控、活性位点处理以及颗粒孔隙结构重构而开发的升级型亲水型气相二氧化硅。该产品表观更蓬松，兼具高吸油值、优异分散性、显著增稠性、高透光率及高补强性能，专为高端硅橡胶及有机硅体系设计。

一、分散颗粒分布

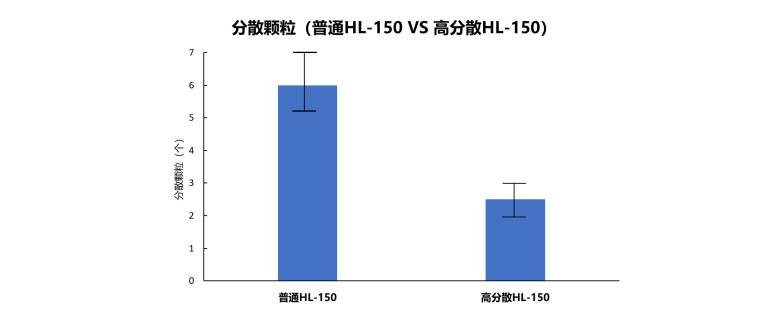

分散颗粒数是衡量粉体在胶料中分散均匀性的直观指标。普通HL-150的分散颗粒数为5-7个，而高分散HL-150降至2-3个，降幅超过50%。

通过优化表面处理工艺，调控硅羟基的密度与空间分布，有效削弱颗粒间的氢键作用，使聚集体在混炼时更易被剪切力解聚，均匀嵌入基体，显著减少团聚点。

二、稠度和增稠

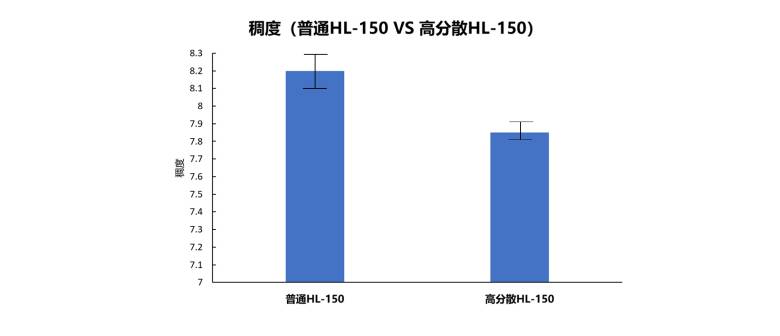

稠度数值越低，粘性越高，增稠效果越强。普通HL-150在室温胶中稠度在8.1-8.3之间，高分散HL-150在7.8-7.9之间。

由于高分散HL-150在基体中分散更为均匀，单位质量粉体形成的三维网络结构更为致密高效，相同的添加量下，实现了更好的增稠效果。

三、光学性能

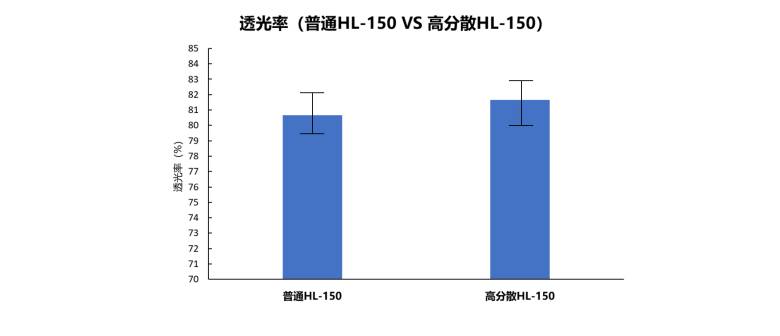

在室温胶中，普通HL-150透光率一般为79%；高分散HL-150的透光率可达83%。

分散颗粒团聚数量大幅减少，光线散射损失降低，使硅橡胶制品在保持高填充性的同时，最大限度维持透明性，满足光学场景需求。

四、力学性能

在相同添加量下，高分散HL-150的拉伸强度达1.0-1.2MPa，普通HL-150拉伸强度约1.0MPa。

均匀分散的气相二氧化硅在基体中形成大量有效的物理交联点，显著提升拉伸强度及整体力学性能，为制品提供更可靠的强度保障。

综合来看，HIFULL®高分散型气相二氧化硅HL-150在分散性、加工适应性、透光性及补强性能上均实现了对普通HL-150的升级。

作为国内气相纳米材料领军企业，汇富纳米始终立足下游高端制造需求，跳出传统气相二氧化硅同质化生产模式，针对光伏胶、电子灌封胶、透明医用硅橡胶等细分赛道推出高分散系列产品。高分散HL-150并非简单的性能改良，而是汇富纳米对气相法二氧化硅成核、团聚控制、表面改性整套工艺体系迭代的成果，用精细化工艺解决行业长期存在的粉体分散难题。依靠自主工艺创新实现性能赶超，持续聚焦纳米粉体分散技术攻关，以高性能气相二氧化硅产品赋能高端有机硅、新能源、光学材料产业发展。
