碳纤维生产的四大核心工艺流程

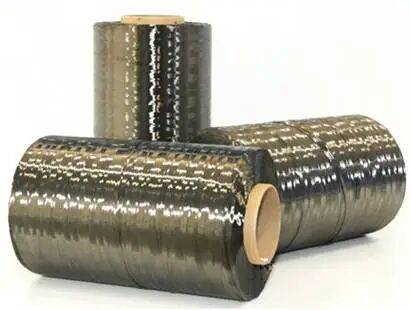

碳纤维材料作为轻量化高强度的代表，它的生产需要经过四个关键的工艺步骤，高质量的成品是纯化、氧化反应、高温催化等共同作用的结果。AMS气体分析仪，在这些工艺步骤中，可以发挥良好的效果，对气体量监控，反应过程监控都能实现数据级实时呈现，我们本次内容就碳纤维炉的应用展开。

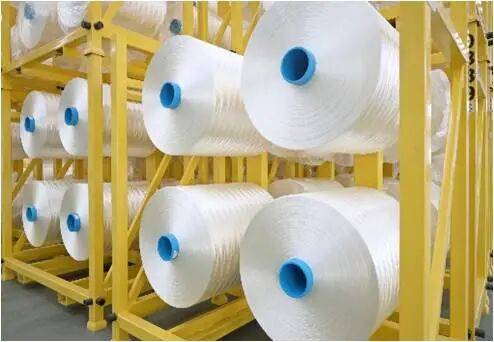

1纺丝阶段

起始阶段，也是决定最终产品质量的基础

主要有如下步骤：

原料纯化：制备高纯度、高分子量的聚丙烯腈（PAN）共聚物；

聚合反应：丙烯腈与共聚单体（如衣康酸）在引发剂作用下反应形成聚合物溶液；

纺丝成形：通过湿法纺丝或干喷湿纺工艺，将聚合物溶液纺制成连续的聚丙烯腈纤维；

干燥致密化：去除溶剂，形成均匀的纤维结构；

热定形与卷绕：稳定纤维结构，控制直径均匀性。

2预氧化阶段

在280℃下环化氧化，形成耐温梯形结构

温度梯度控制：预氧化炉通常分为6-12个温区，温度从50℃逐步升高至280℃

初始温区（50-150℃）：缓慢升温，避免纤维剧烈收缩或热分解；

核心温区（150-280℃）：环化反应和氧化反应主要发生区，温度精确控制（±1℃）；

末端温区（降温至200℃以下）：稳定纤维结构，减少残余应力；

气氛管理：在空气循环环境中进行，氧含量需维持在18%-23%（体积分数），气体流速控制在0.5-2 m/s，确保氧化反应均匀；

时间与张力控制：预氧化时间通常为60-120分钟，牵伸率控制在5%-15%，避免纤维收缩导致结构松散

纤维状态变化：白色原丝经过环化、氧化、交联等化学反应，逐渐变为黄色→棕色→黑色，化学结构转化为耐高温的梯形结构

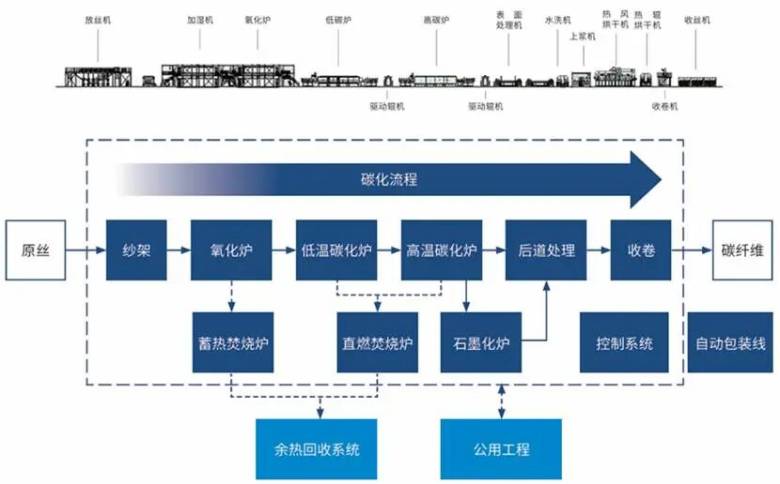

3碳化阶段

1500℃高温下形成石墨层状结构

碳化是碳纤维性能形成的核心步骤，也是整个生产过程中能耗最高的环节。具体工艺包括：

温度控制：在1000-1500℃的高温下进行

低温碳化区（600-1000℃）：去除纤维中的非碳物质（如氢、氧、氮等）；

高温碳化区（1000-1500℃）：形成石墨层状结构，赋予碳纤维⾼强度、高模量的特性；

气氛保护：需在高纯度惰性气体（氮气或氩气）环境中进行，纯度要求≥99.999%，防止纤维氧化；

气体循环：部分工艺采用惰性气体循环系统，降低能耗并提高碳化效率；

表面处理：碳化后的纤维需进行表面处理，引入活性基团，提升与树脂基体的结合力。

4石墨化阶段

3000℃下规整石墨结构，获得更高模量

碳化是碳纤维性能形成的核心步骤，也是整个生产过程中能耗最高的环节。

温度控制：在3000℃的高温下进行；

加固碳纤维致密结构，结晶体进一步与基体紧密结合，获得高强度结构。

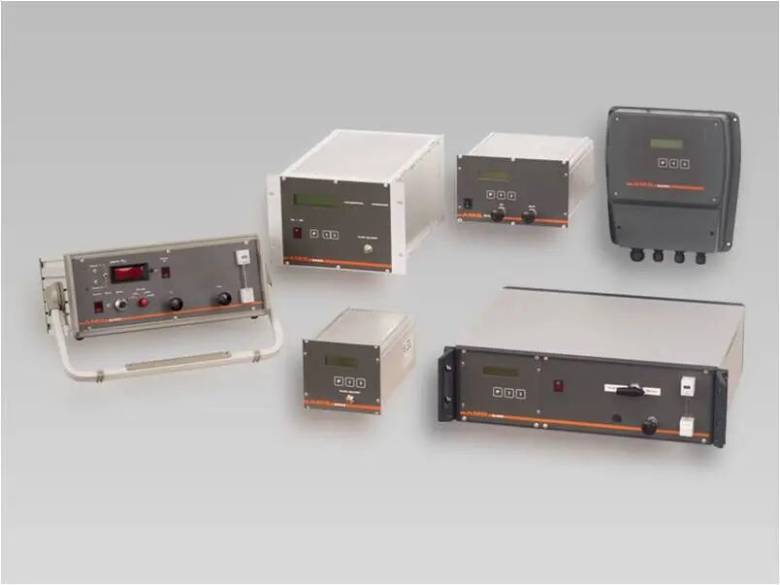

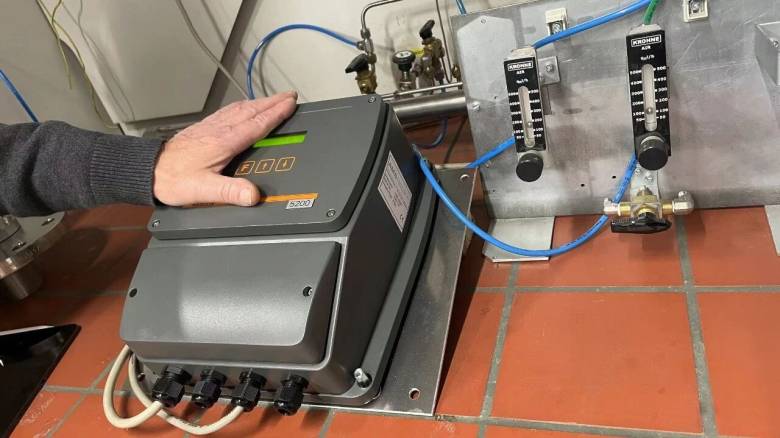

5AMS气体分析仪的作用

气体分析、高精度检测、高温环境监控

反应气体分析：监测碳化过程中产生的CO、O2、露点重要因素，优化碳化效率并减少表面缺陷。

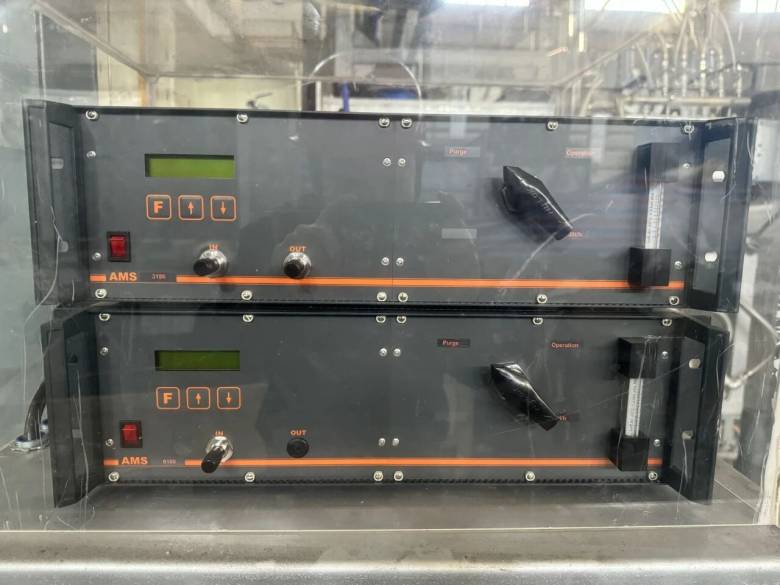

超高精度检测：如AMS3186-DP氧气分析仪可实现0.01ppm的检测精度，远⾼于传统检测方法，确保工艺参数的精确控制。

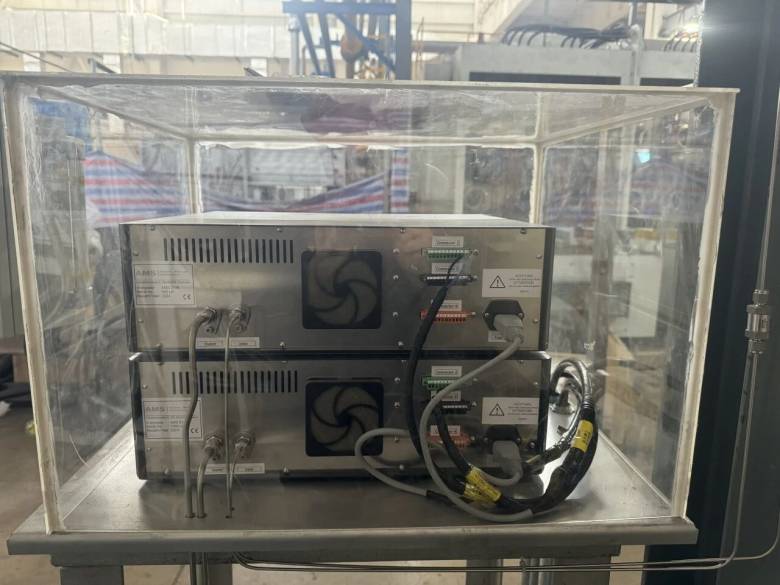

防爆与密封性：AMS气体分析仪通过ATEX防爆认证（Zone 2），配备IP65防护等级，适应碳化炉的高温、高粉尘、易燃环境，确保工期稳定运行。

高温气体环境监测：尽管石墨化温度高达2000-3000℃，但AMS设备可通过耐高温采样系统或间接采样技术，监测炉内氧气渗透情况，防止高温氧化导致模量下降。

大连力迪是AMS在国内的指定授权代理

我们有专业的技术团队提供技术选型，指导和售后安装调试服务。
