半导体新材料实验室选型:真空脱泡搅拌机,小试打样避坑指南
2026-10-15     来源:深圳市显华科技有限公司   >>进入该公司展台

半导体胶材、电子浆料、新型封装材料是半导体产业链的关键基础新材料,其性能迭代直接决定芯片封装、导通、防护等核心工艺的精度与稳定性,更是整个半导体产业创新升级、产品提质增效的核心动力。当下,各大头部企业研发实验室、高校科研院所及专精新材料科创企业,都在加速布局半导体新材料的配方优化、新品开发、小样打样与工艺验证工作。在全流程研发环节中,真空脱泡搅拌机作为材料预处理的核心设备,直接影响试样品质、实验数据准确性与工艺落地效果,是半导体新材料研发不可或缺的关键装备。但目前多数实验室在设备选型阶段缺乏针对性认知,极易陷入设备性能不达标、物料适配性差、工艺无法规模化放大等诸多误区,严重拖慢配方迭代节奏,增加研发试错成本。




实验室设备选型常见三大痛点:一是普通搅拌设备脱泡能力不足,无法清除亚微米级微气泡,小样测试性能不稳定,导致配方调试结果失真;二是带桨搅拌设备易产生金属碎屑,污染高纯新材料试样,造成研发物料浪费、数据失效;三是设备温控差、剪切力不可控,容易损坏热敏性、结构性填料,无法还原材料真实性能。


更关键的是,很多实验室选用的小型设备与量产设备工艺逻辑脱节,小试成功的配方,放大到中试、量产后批量稳定性极差,出现严重的工艺断层,大幅增加企业工艺调试成本与量产风险。因此,实验室选型核心不仅是满足小样打样,更要兼顾精准性、稳定性、工艺可放大性。

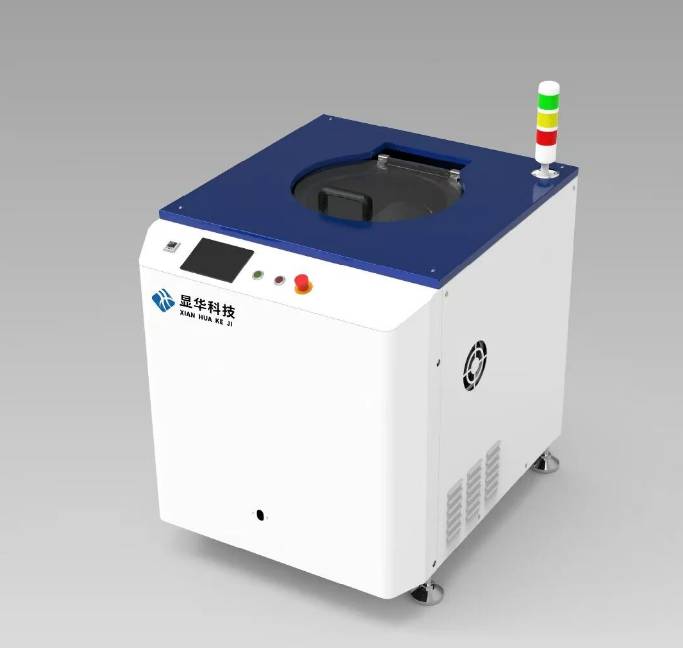

显华实验室专用真空脱泡搅拌机,精准匹配半导体新材料研发场景,从根源规避选型踩坑问题。设备采用行业标准无桨行星公自转结构,非接触式搅拌彻底杜绝金属杂质污染,完美适配高纯胶材、精密浆料、新型复合材料研发需求。




稳定维持-100kPa极限真空度,可彻底清除物料内部微气泡,小样脱泡效果均匀稳定,保障配方测试数据真实有效。设备转速、真空度、搅拌时间、温控参数全部可编程存储,支持多组配方一键切换,适配高、中、低粘度各类物料,兼容性极强。


核心优势在于工艺无缝平移,实验室小试设备与显华量产机型采用同源核心技术,小试调试成熟的工艺参数,可直接复刻至量产设备,彻底解决工艺放大断层难题,大幅降低量产调试风险与成本。同时设备物料损耗低、清洗便捷、操作简单,适配实验室高频次、多品类打样需求。



对于半导体新材料研发产业而言,精准、稳定、可复刻的材料预处理设备,是加速配方迭代、缩短研发周期、实现技术快速量产落地的核心基础。选择适配性极强的专业真空脱泡搅拌设备,能够帮助实验室彻底规避研发误区,提升实验数据精准度与研发效率,为半导体新材料创新升级、产业化落地提供坚实的设备保障。
