芯片固晶工艺是半导体封装的核心工序，直接决定芯片的导电、导热性能与长期使用可靠性。导电银浆作为固晶核心材料，以纳米银粉、微米银粉为核心导电填料，具备高固含、高粘度、易团聚的特性，在配方调试与生产制备过程中，长期面临粉体分散不均、浆料气泡残留两大工艺痛点。

传统搅拌工艺普遍存在短板，桨叶式搅拌剪切力不均，无法彻底打散银粉团聚颗粒，导致浆料内部粉体分布失衡。固化后银层导电通路疏密不一，会出现芯片电阻漂移、导热不均等问题，严重影响器件稳定性。同时，搅拌过程会大量裹挟空气，高粘度浆料会牢牢锁住微米级气泡，常规静置脱泡数小时也无法完全消除。

浆料内部的微小气泡会在固化后形成孔隙，大幅降低银层致密性，不仅削弱芯片导电导热性能，还会在设备长期工作的热循环过程中，引发分层、开裂、接触不良等故障，是高端芯片、功率器件固晶不良的主要诱因之一。此外，传统金属桨叶搅拌易产生碎屑磨损，造成银浆污染，直接导致高端浆料报废，生产成本大幅增加。

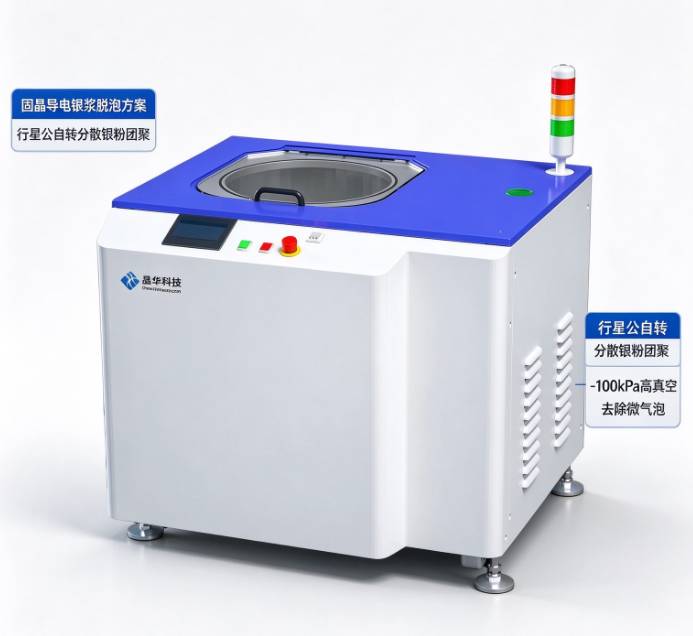

针对导电银浆的工艺特性，显华真空脱泡搅拌机打造专属混脱解决方案，打破传统工艺局限。设备采用行星公自转复合搅拌原理，依靠精准离心力强力打散银粉团聚颗粒，让导电粉体均匀悬浮、分散，彻底解决粉体沉降、分布不均问题，保障每一批浆料导电性能稳定一致。

在搅拌分散的同时，设备同步开启-100kPa高真空负压环境，快速抽取浆料内部包裹、吸附的微气泡，3-5分钟即可完成分散、脱泡双重工序，无需长时间静置，大幅提升生产效率。全程无接触物料设计，从根源杜绝金属杂质污染，完美适配高纯导电银浆的生产标准。

设备场景适配性极强，小型桌面机型满足研发实验室配方迭代、小样测试需求，方便技术人员快速调试粉体比例、粘度参数；30L、50L大容量机型适配银浆企业中试及量产场景，支持多组配方参数存储切换，批次稳定性极强。

目前国内多家半导体浆料企业已完成设备替换，通过显华国产设备替代进口机型，在保障浆料品质、降低孔隙率、稳定固晶良率的同时，大幅缩短交付周期、降低设备采购与维护成本，成为导电银浆生产工艺升级的核心利器。
