硫化物固态电解质是当前全固态电池最受关注的材料路线。它的离子电导率可以媲美液态电解液，质地柔软，冷压即可成型，不需要高温烧结，在能量密度和安全性的组合上有明显优势。但它有一个广为人知的软肋：怕水。只要接触空气中的水分，硫化物就会放出有毒的硫化氢气体，晶体结构随之坍塌，电导率急剧下降。因此，从材料合成到电池组装的每一个环节，硫化物电解质都必须在严格干燥的惰性气氛中操作。这种苛刻的环境要求带来高昂的设备与运行成本，也是阻碍其规模化制造的主要因素。

中科院宁波材料所联合宁德时代21C创新实验室，近期发表研究，给出一个反直觉的结论。在干燥环境下，真正持续伤害硫化物电解质的并不是水，而是空气中的氧气和二氧化碳。氮气占空气体积的近八成，却对电解质几乎没有影响。搞清楚干燥空气里谁才是真正的破坏者，才有可能摆脱对惰性气氛的绝对依赖，为低成本规模化制造打开空间。

一、把空气逐一拆解

研究团队将两种典型的硫银锗矿电解质分别暴露于干燥的氮气、氧气和二氧化碳中，逐一考察每种气体组分的影响。结果显示，两种电解质对氮气完全惰性，暴露一小时前后电导率几乎不变。氧气和二氧化碳则表现出明显的破坏力。常规组成的Li₆PS₅Cl暴露于氧气和二氧化碳后，电导率明显下滑。含氯更多的富氯变体损伤更严重，电导率损失超过一半。质谱检测进一步确认，电解质与二氧化碳的反应会释放一氧化碳，证明二者之间发生了真实的化学反应，而非简单的物理吸附。

这个结果说明一个此前被忽视的事实，即使完全隔绝水分，干燥空气中的氧化性组分依然在持续侵蚀硫化物电解质。空气中的氧气约占两成，二氧化碳含量虽低，长期暴露同样不可忽视。对于需要长期储存、运输和连续生产的工业场景，这种缓慢劣化会累积为批次间的性能波动，直接影响产品质量一致性。

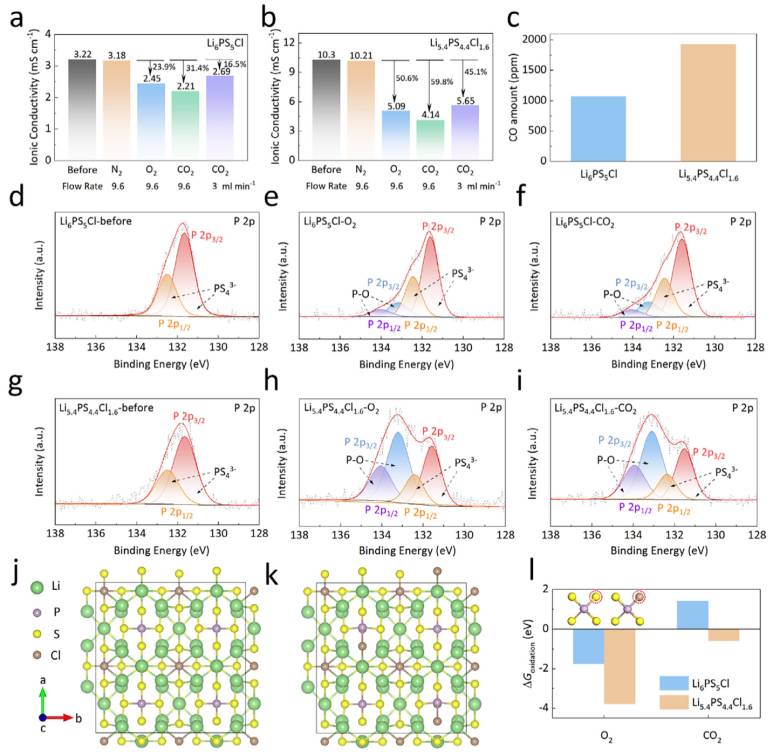

图1. （a）Li₆PS₅Cl与（b）Li_5.4PS_4.4Cl_1.6在N₂（9.6 mL min⁻¹）、O2（9.6 mL min^-1）及CO₂（9.6或3 mL min^-1）中暴露1h前后的离子电导率。（c）Li₆PS₅Cl与Li_5.4PS_4.4Cl_1.6的CO产生速率。Li₆PS₅Cl的P元素XPS谱图：（d）暴露前，（e）O₂暴露后，（f）CO₂暴露后。Li_5.4PS_4.4Cl_1.6的P元素XPS谱图：（g）暴露前，（h）O₂暴露后，（i）CO₂暴露后。（j）Li₆PS₅Cl与（k）Li_5.4PS_4.4Cl_1.6的优化(001)晶面。（l）PS₄与PS₃Cl结构单元的氧化反应自由能（ΔG_oxidation）。氧化反应位点以红色虚线圆圈标出。

二、 高电导率的代价

值得注意的是，含氯更多的富氯硫银锗矿电解质离子电导率更高，一度被视为更优配方。但本研究恰恰发现，它的空气稳定性反而更差。密度泛函理论计算揭示了原因：富氯结构中的P-Cl键较为脆弱，氯位点比硫位点更容易被氧气和二氧化碳氧化。氧化反应一旦发生，氯从骨架中释放，生成氯化锂等副产物，晶体结构逐步瓦解。

这揭示了一个此前未被充分认识的结构权衡：为了追求更高电导率而增加氯含量，可能同时降低材料抵御氧化的能力。性能与稳定性之间的矛盾，无法通过简单的比例微调绕开，必须从原子尺度的结构设计入手寻找解法。

三、 一次氧掺杂的多重收益

研究团队的解法是向晶格中引入氧。氧与磷的结合强于硫与磷，掺氧后电解质骨架的抗氧化能力显著增强。计算表明，氧掺杂后电解质对氧气和二氧化碳的氧化反应自由能明显抬升，氧化倾向被抑制。实验同样证实，掺杂样品暴露于氧气和二氧化碳后，电导率保持率大幅高于未掺杂样品，结构完整性也更好。

氧掺杂的收益远不止抗氧化。在露点为零下60℃的干燥房中暴露后，掺杂样品的电导率保持率更高。在高湿度空气中，掺杂样品的硫化氢释放量不足未掺杂样品的一半。更关键的是，掺杂电解质对有机溶剂的耐受性明显改善，浸泡后主体结构保持完整，而传统硫化物在同类溶剂中会出现明显的骨架分解。

此外，氧掺杂还改善了电解质与锂金属的界面稳定性。对称电池测试中，未掺杂样品的极化电压随循环快速攀升，数百小时后即发生短路失效；掺杂样品则在更长的时间内保持稳定运行，临界电流密度也得到提升。一次结构微调，同时缓解了抗氧化、抗水解、耐溶剂和界面稳定性四个问题，这种协同收益在材料改性中并不多见。

四、12 μm超薄膜与高能量密度软包

耐溶剂能力的提升，为硫化物电解质打开了湿法涂布的大门。湿法涂布是锂电行业最成熟、效率最高的制膜工艺，此前因硫化物与溶剂剧烈反应而无法使用。研究团队采用合适的低极性溶剂配合PVDF粘结剂，通过湿法涂布成功制备出厚度仅12 μm的超薄电解质膜，室温离子电导率保持在2.34 mS/cm。超薄膜是实现高能量密度电芯的关键，膜越薄，非活性物质占比越低。

图2.（a）Li_5.4PS_4.4Cl_1.6与Li_5.3PS_4.2O_0.2Cl_1.5在甲苯或乙酸仲丁酯中浸泡前后的离子电导率。（b）Li_5.4PS_4.4Cl_1.6与Li_5.3PS_4.2O_0.2Cl_1.5在乙酸仲丁酯中浸泡前后的拉曼光谱。（c）不同厚度Li_5.3PS_4.2O_0.2Cl_1.5电解质膜的截面形貌。（d）25°C下Li_5.3PS_4.2O_0.2Cl_1.5电解质膜的奈奎斯特图。（e）LiNbO3@LiCoO2| Li_5.3PS_4.2O_0.2Cl_1.5膜|Li软包电池的循环稳定性。

基于该电解质膜组装的全固态电池表现出稳定的循环性能。以钴酸锂为正极、锂金属为负极的电池在1C倍率下循环1000次，容量保持率超过80%。软包电池循环250次后保持率同样可观。进一步提高正极面载量后，电芯能量密度达到309 Wh/kg，已经接近当前主流液态电池的先进水平。宁德时代21C创新实验室的参与，也为该技术向产业转化提供了直接通道。

五、制造门槛的重新定义

这项工作的深层意义在于重新定义硫化物电解质的制造条件。行业长期认为，硫化物电解质必须全程处于惰性气氛中，干燥房远远不够。本研究证明，经过合理的结构设计，硫化物电解质可以在干燥房中稳定操作，并且能够兼容成熟的湿法涂布产线。这意味着现有锂电设备有望直接复用，规模化制造的成本和门槛将显著降低。

当然，干燥房与惰性气氛之间仍有差距，氧掺杂也无法彻底消除硫化物对水的敏感性，材料在长期高湿环境下的表现仍需进一步验证。但技术方向已经清晰：与其被动依赖昂贵的气氛控制系统，不如通过材料设计让硫化物电解质本身更加皮实。当材料自身具备更强的耐受能力，制造环节的瓶颈才会真正松动。

全固态电池的商业化进程，卡点往往不在实验室性能，而在规模化制造。这项研究提醒我们，材料与工艺的协同设计，往往比单一性能指标的优化更能决定一条技术路线的成败。氧气和二氧化碳取代水成为干燥空气中的头号威胁，氧掺杂则成为兼顾稳定与制造的钥匙，硫化物电解质向量产又迈进了一步。
