真空至70bar闭环控制解决方案

德国Riba比例压力调节器

在气动夹紧、注塑保压及张力控制场景中，传统机械减压阀输出压力随气源波动漂移±10%以上，导致工件夹紧力不一致或薄膜张力不均，如何在真空至70 bar全范围内实现±0.2% F.S.的闭环压力控制并消除持续耗气？今天我们来介绍Drumag RIBA比例压力调节器产品，是该工况问题的理想解决方案。

01 Drumag RIBA比例压力调节器

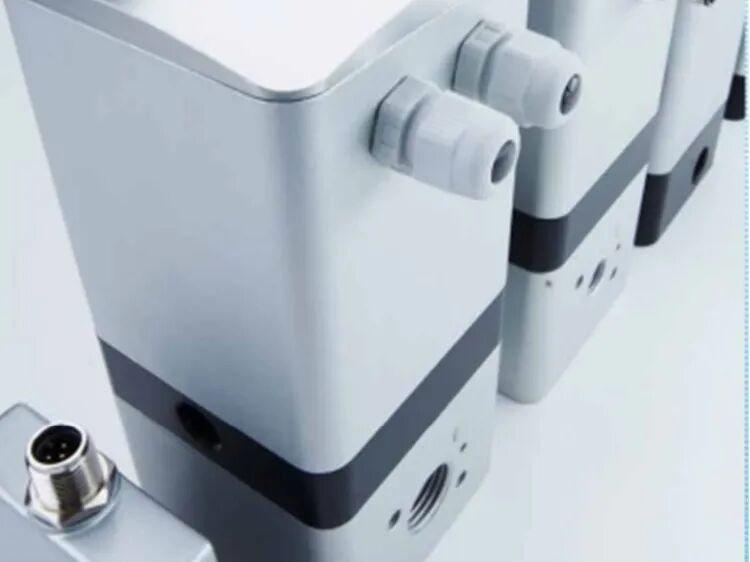

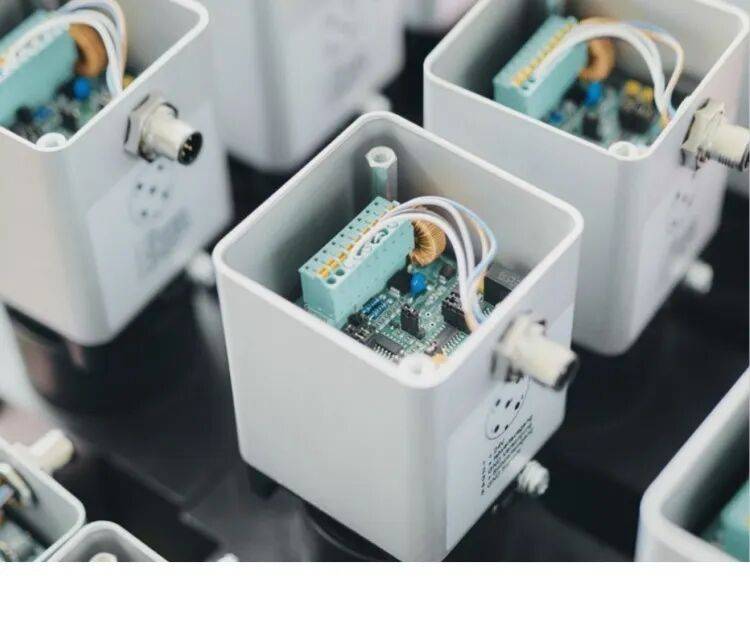

Drumag RIBA比例压力调节器将控制器、执行器、传感器和电磁阀集成于一体，通过闭环控制实现压缩空气或中性气体的精密压力调节，替代传统分布式控制系统。

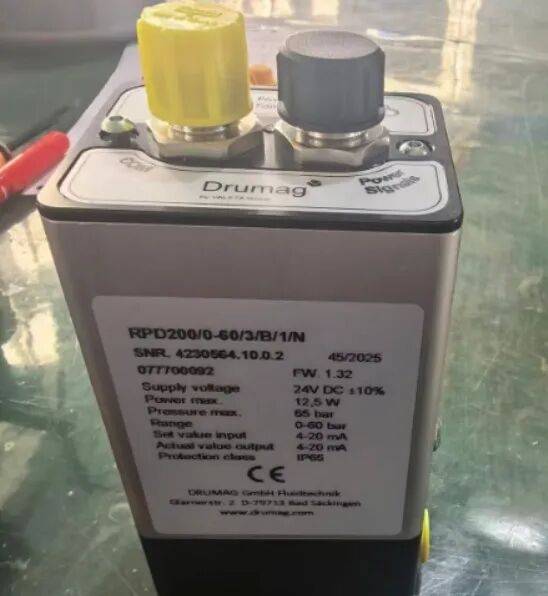

核心技术参数：

压力控制范围：-1 bar（真空）至70 bar

重复精度/磁滞：≤0.2% F.S.

流量范围：28 ~ 45,000 L/min（依型号而定）

连接尺寸：G1/8" 至 G2"

防护等级：IP67

工作温度：-5℃ ~ +50℃

控制信号：0-10V / 4-20mA / IO-Link

电源电压：24 VDC ±10%

02 工作原理

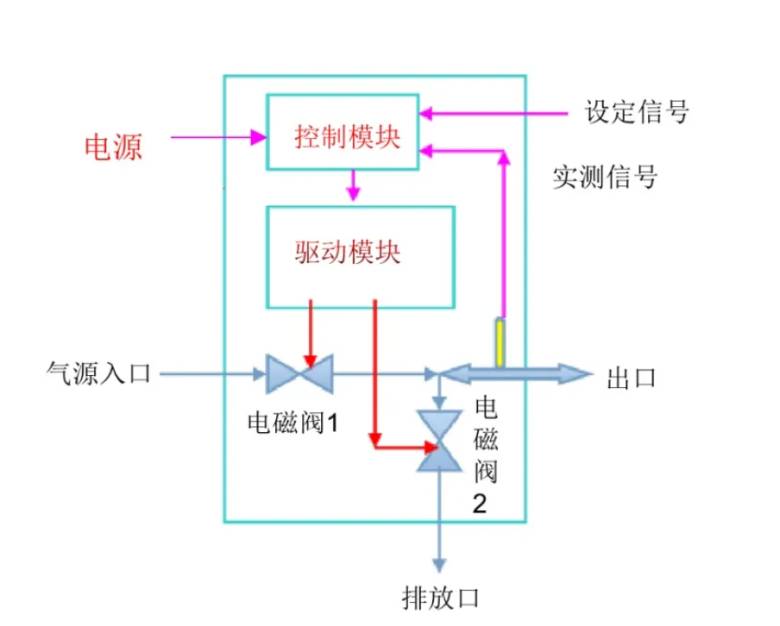

Riba比例压力调节器基于闭环控制原理运行。比例电磁铁根据外部模拟信号或数字信号产生推力，驱动阀芯改变节流面积；内部集成的压力变送器实时采集输出值，微控制器将实际值与设定值比较后自动调整输出，形成闭环。由于采用比例电磁阀直接进行压力控制，阀体无动态负载密封件，避免了传统调压阀因膜片磨损导致的精度衰减。断电时可选择出口压力保持、释放或全压三种保护模式，适配不同安全工况需求。

03 结构特点

消除持续耗气：

采用比例电磁阀直驱式压力控制，无固定耗气量，相比传统溢流式减压阀节省压缩空气消耗，降低空压站运行负荷。

宽范围单阀覆盖：

同一产品线覆盖真空至70 bar压力区间及28~45,000 L/min流量范围，减少多规格阀门备库数量，简化BOM管理。

高重复精度：

闭环控制结合微处理器补偿算法，磁滞低至0.2% F.S.，在气源压力波动条件下输出压力偏差控制在±0.5% F.S.以内，保障工艺一致性。

紧凑一体化安装：

集成控制器、传感器与执行器于单一阀体，减少外部接线与安装空间，现场调试时间缩短，降低系统集成复杂度。

长寿命免维护结构：

无动态负载密封件设计，避免膜片、弹簧等易损件的周期性更换，适用于高频次启停或连续运行的自动化产线。

04 主要应用行业和设备

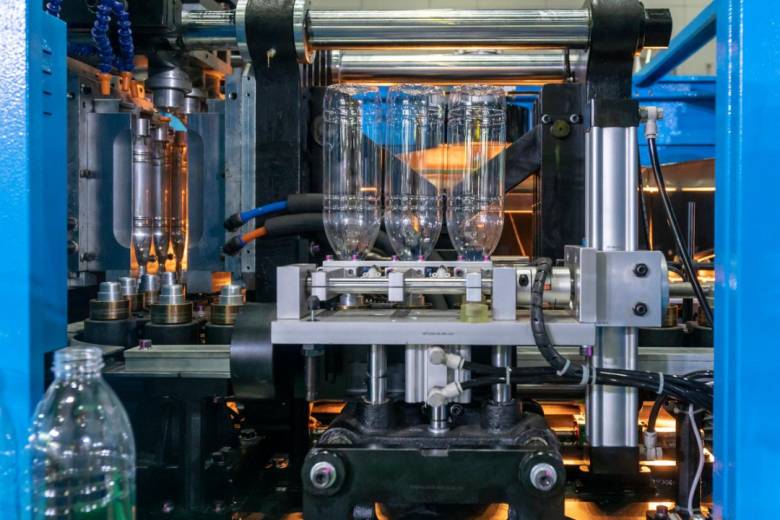

PET瓶坯拉伸吹塑成型：

用于预吹→高压吹→保压三段压力曲线的动态闭环控制，配合IO-Link实时反馈，将吹气压力与拉伸杆位移同步，解决瓶底成型不良及材料分布不均问题。这部分内容我们8月份的时候已经介绍过了。

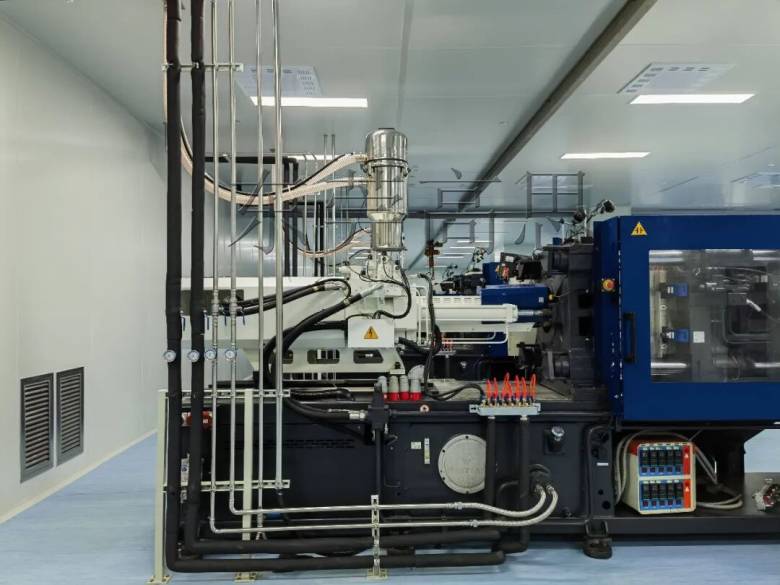

注塑机保压与模具夹紧：

替代机械减压阀实现多级保压曲线精确跟踪，消除因气源波动导致的夹紧力漂移，减少制品飞边与缩水缺陷。

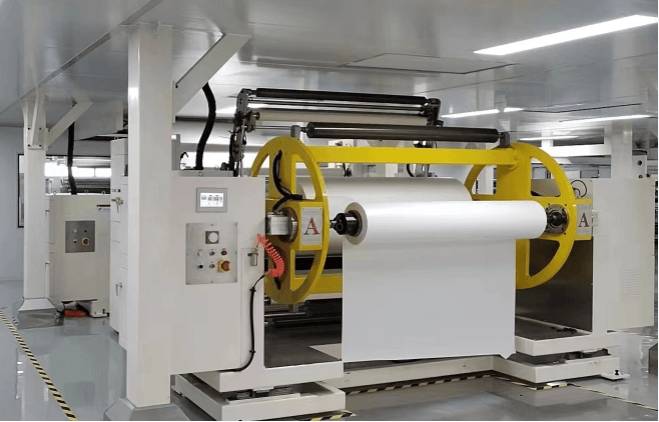

薄膜/纸张张力控制：

在收放卷环节对气动制动器或离合器施加精确压力，维持恒定张力，防止材料拉伸变形或断裂。

洁净室气动执行机构驱动：

封闭式轮廓设计的线性执行器满足高级别洁净室要求，避免传统气缸颗粒污染风险，适用于医疗容器及食品级包装生产。

测试台架与标定设备：

作为可编程压力源，为传感器标定、阀门性能测试提供高精度、可复现的压力输出，支持自动化测试序列编程。

05 Riba比例阀介入的设计思路

极速响应 + 高压大流量并存

厂家明确标注流量范围 28~45,000 L/min，压力 -1 ~ 70 bar。大多数竞品难以在同一产品线覆盖如此宽的区间，尤其在需要“短时间内高压大流量”的吹塑合模瞬间，Riba具有先天性能优势。

正负压无缝切换

专为包装技术设计的特性。普通比例阀只能调正压，切换真空需额外阀门；Riba原生支持-1bar至正压的连续调节，简化了吹塑模具抽真空+吹气的复合回路设计。

深度定制而非标准品

Riba的理念是“为客户开发产品，而非为市场开发产品”。针对特殊吹塑工艺（如多层共挤、高速旋转成型），Riba可提供非标阀芯、特殊密封或集成块设计，这是标准化大厂无法提供的

洁净室兼容

线性执行器采用封闭轮廓设计，满足高级别洁净室要求。这对医疗/食品级吹塑容器生产至关重要，避免了传统气缸的颗粒污染风险。

大连力迪是Riba在中国代理商，专业的技术和销售团队，可提供全产品线技术选型服务。
