气动温度调节阀

直接联系

工腾泵阀设备（上海）有限公司

气动温度调节阀

产品规格型号

参考报价：

1万元以下

品牌：

工腾泵阀

型号：

气动温度调节阀

关注度：

1406

产品介绍

气动温度调节阀概述

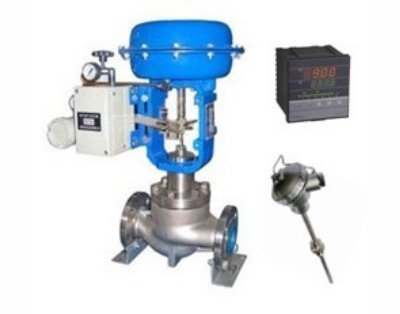

我公司设计的气动温度调节阀是由气动调节阀、温度变送器、温度调节仪组成，可以完成现代工业过程中对管道温度的全自动控制。具有安装方便、响应快、控制精度高、整定方便、性能可靠等特点。广泛适用于化工、食品、生物医药、环保、冶金、给排水、造纸、电力等行业。

气动温度调节阀控制原理

以气体或液体管道或容器中的温度作为被控制量的反馈控制系统。在许多生产过程中，保持恒定的温度或一定的真空度常是正常生产的必要条件。很多化学反应需要在恒压下进行，为保持流量不变也常需要控制主温度源的温度恒定。根据不同应用场合，温度控制可采用不同的方式。当控制性能要求不高时，可采用比较简单的控制装置，如温度调节阀等。对性能要求较高或生产过程比较复杂，宜采用温度控制系统。温度控制系统的结构是闭环的，由温度传感器、温度控制器和调节阀组成。

气动温度调节阀技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
额定流量系数(KV)	等百分	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允许压差(MPa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.2	0.1
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0
额定行程(mm)		16			25		40			60			100
执行器型号		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		单座柱塞型阀芯
流量特性		直线性、等百分比

气动温度调节阀执行机构

配置执行器类别	ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积(cm2)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
弹簧范围(KPa)	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

气动温度调节阀性能指标

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			3.0	1.0
死区%			3.0	0.4
始终点偏差%	气开	始点	±2.5	±1.0
		始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

气动温度调节阀零件材料

序号	零件名称	零件材料
1	阀体	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
2	垫片	304	304	316	316L
3	阀座	304	304	316	316L
4	阀芯	304	304	316	316L
5	导向套	304	304	316	316L
6	中垫	PTFE、金属石墨缠绕垫片
7	阀盖	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
8	阀杆	304	304	316	316L
9	填料	PTFE、石墨
10	压盖	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
