Wilo-Stratos GIGA2.0-D
面议
威乐
Wilo-Stratos GIGA2.0-D
2181
带 EC 电机和电子功率调节装置的高效管道双头泵,采用干转子泵结构型式。单级低压离心泵带法兰连接和机械密封。
向供暖系统、空调系统和冷却系统泵送不含磨损性物质的采暖用水(根据 VDI 2035 标准)、冷水和水-乙二醇混合物。
应用领域
水泵通过精确设定特定设备应用的调控模式,使得设备**效运行成为可能。
供暖
散热器
地暖
天花板供热
风扇加热器
混凝土芯加热
液压分流器
无压差分配器
缓冲区加热
热交换器
热源回路(热泵)
区域供热回路
冷却
天花板冷却
地板冷却
空调装置
混凝土芯冷却
液压分流器
无压差分配器
缓冲区冷却
热交换器
循环冷却回路
区域制冷回路
供暖与冷却结合
自动切换
调控模式
恒定转速 (n-konstant))
Δp-c 代表常量用压差
Δp-v 代表变量用压差
Dynamic Adapt plus 用于根据当前需求连续(动态)调节输出功率
T-const. 表示恒温调节
ΔT 表示温差调节
恒定流量控制 (Q-konstant)
Multi-Flow Adaptation:通过给水泵确定总流量,确保分配器处的次级水泵按需求供应
用户自定义 PID 控制器
可选功能
Q-Limitmax. 用于限制**流量
Q-Limitmin. 用于限制*小流量
坏点调整(通过外部实际值压差传感器实现 Δp-c 控制)
可调整 Δp-v 特征曲线的斜率
No-Flow Stop(零流量关闭)
手动设置
通过设置向导选择应用领域
设置相关运行参数
公称工况点:在 Δp-v 处直接输入计算出的工况点 H 和 Q
状态显示
设置和重置能量计数(热量和冷却量)
用于锁定设置的按键锁定
恢复工厂设定功能或者恢复到保存的还原点功能(参数组)
设置模拟输入端的参数
设置二进制输入端的参数
设置继电器输出端的参数
双头泵功能
自动功能
根据运行模式的高能效运行需求进行功率调节
自动故障排除例程
在供暖和冷却运行之间切换
集成的全面的电机保护
检测到零流量时自动关闭 (No-Flow Stop)
**式运行数据存储器
故障/警告和历史运行数据的时间戳
外部控制输入及其功能
4x 模拟量输入:
信号类型:0-10V、2-10V、0-20mA、4-20mA、PT1000(仅针对两个模拟输入端)
应用:压差传感器(标配串联安装在水泵上),针对各调控模式(Multi-Flow Adaptation 除外)进行额定值远程调试,温度等传感器输入端,用于系统远程点处坏点调整的压差传感器或用户自定义 PID 运行模式下的自由传感器
2x 数字输入端:
用于无电位控制输出或开关
可参数化功能:
Ext. OFF
Ext. MIN
Ext. MAX
MANUAL(楼宇自动化 GA 关闭)
按键锁定
在供暖和冷却运行之间切换
Wilo Net

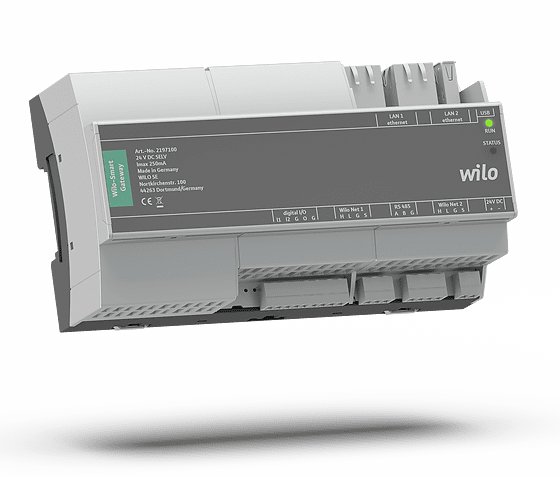

用于对 2 个单头泵进行双头泵管理,与多个水泵相互通信 (MultiFlow Adaptation),通过 Wilo-Smart Gateway 远程访问水泵
报告和显示功能
“运行显示”显示屏状态:
当前调控模式
额定值
实际扬程
实际体积流量
耗电量
耗电量
流体温度(连接有温度传感器时)
状态显示 LED:无故障运行(绿色 LED),泵通信(蓝色 LED)
“故障显示”显示屏状态(显示屏为红色):
故障代码和全文显示故障描述
有关故障排除措施的纯文本提示
”警告显示“显示屏状态(显示屏为黄色):
警告代码和全文显示警告描述
有关故障排除措施的纯文本提示
“过程显示”显示屏状态(显示屏为蓝色):
软件更新过程
“楼宇自动化通信”显示屏状态(显示屏为蓝色):
已激活楼宇自动化参数(波特率、地址等)的汇总
系统故障信息 SSM(无电位转换接点)
系统运行信号 SBM(无电位转换接点)
数据交换
Wilo-Smart Connect 模块 BT包含在水泵的供货范围内,作为蓝牙接口使用,通过智能手机或平板电脑进行无线数据交换并可以远程操作水泵。
可与相应 WILO-CIF 模块的附件组合使用:
Modbus RTU 串行数字接口通过 RS485 总线系统连接楼宇自动化系统
BACnet MS/TP 串行数字接口通过 RS485 总线系统连接楼宇自动化
Ethernet多协议 Modbus TCP、BACnet/ IP 的串行数字接口通过 RJ45 总线系统连接楼宇自动化系统
LON 数字串行接口通过 LONWorks 总线系统连接楼宇自动化系统
PLR 数字串行接口通过公司特定的耦合模块连接楼宇自动化系统
CANopen 数字串行接口通过公司特定的耦合模块连接楼宇自动化系统
双泵管理(Y 形管中的双头泵或 2 个单头泵)
主要/后备运行(按照时间切换水泵)
主要/后备运行(自动故障切换)
并联运行(效率经过优化的**负载接入及接出)
设备
液压*低能效指数 MEI ≥ 0.7 的水泵水力部件
能效等级为 IE5 的 EC 电机,符合 IEC 60034-30-2 标准
PN16 法兰 - 根据 EN 1092-2 标准钻孔
用于所安装压差传感器的测压接口 (R 1/8)(...-R1 规格无压差传感器)
电机外壳中的标配冷凝水排放孔(交货时关闭)
联接架上的通气阀
带有绿色按钮和 2 个附加按钮的高分辨率可旋转图形显示屏
6 个进线口,用于连接电源以及二进制输入端和模拟输入端
内置大量通信接口和可选用的 CIF 模块插入位置
蓝牙接口通过包含在供货范围内的 Wilo-Smart Connect 模块 BT 连接
示例 | Wilo-Stratos GIGA2.0-D 65/1-37/4.0-xx |
Stratos GIGA | 水泵名称 |
2,0 | 第二代 |
-D | 双头管道泵 |
65 | 法兰标称直径 DN |
1-37 | 额定扬程范围,单位 [m] |
4.0 | 电机额定功率 (kW) |
-xx | 型号,例如 -R1 |
流体的许可温度范围:-20 °C 至 +140 °C
环境温度**可达 +50 °C
机械密封可用于 Tmax. = +140 °C 以下输水;T ≤ +40 °C 以下时,允许输送体积含量 20 % 至 40 % 的乙二醇混合物。如果水-乙二醇混合物内的乙二醇体积含量 >40 % 且不超过 50%。而且流体温度 > +40 °C 且不超过 +120 °C,或者输送与水存在偏差的其他介质,这时应该指定使用选配件机械密封。
电源连接 3~440 V ±10 %,50/60 Hz,3~400 V ±10 %,50/60 Hz,3~380 V +10 %,50/60 Hz
防护等级 IP55
法兰公称直径 DN 40 至 DN 125
**工作压力 16 bar 时,温度** +120 °C,13 bar 时,温度** +140 °C
水泵壳体和联接架:EN-GJL-250
水泵壳体和电机法兰标配电泳涂层
叶轮(视型号而定):PPS-GF40 (DN 40 ... DN 100) 或 EN-GJL-200 (DN 100 ... DN125)
轴:1,4057
机械密封:AQEGG;可根据客户需求提供其他机械密封
高效双头管道泵配备 EC 电机,能效等级 IE5,符合 IEC 60034-30-2 标准,液压*低能效指数 MEI ≥ 0.7,干转子泵结构型式,电动调节功率。
模块结构的单级低压离心泵带整体轴
串联结构形式的螺旋壳体(吸入和压力套管带相同的法兰,串联)
图像化彩色显示屏(4.3 英寸)可旋转,通过一键手动控制进行操作
集成式电机保护
水泵
Wilo-Smart Connect 模块 BT
带密封嵌件的电缆螺纹接头
安装说明书(简版)和一致性声明
