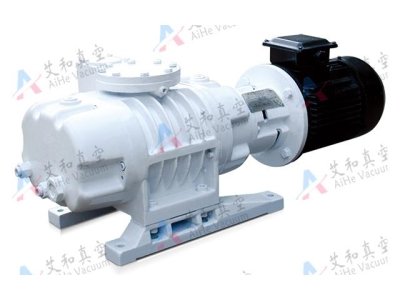

旁通阀罗茨真空泵
1530
· 概况原理
ZJP型带旁通阀罗茨真空泵,是ZJ型罗茨真空泵的派生产品,抽气原理与ZJ型泵一样,它也是利用一对8字形转子在泵壳中保持一定的间隙,作等速反向旋转而产生吸气和排气作用的。所不同的是ZJP型带旁通阀罗茨真空泵的进、排气口相连通,在二者的通道上垂直地安装着一个重力阀。其作用是当进气口和排气口的压力差与阀的有效作用面积的乘积超过阀头的自重时,阀头就自动顶开。这个数值是泵可靠运转的高压力差值,因此,这种阀实际上就是一种过载自动保护阀,也是ZJP 型带旁通阀罗茨真空泵的优点。
· 主要特点
1. 无油洁净,满足各种无油及腐蚀性特殊工况要求;
2. 过载自动保护,适合高压差工况,运行安全、可靠;
3. 高精度、高转速、高效率,降低使用成本,提高经济效益;
4. 无泄漏、低噪声、低震动,运行、维护成本更低;
5. 不锈钢机械密封,密封性能稳定、使用寿命长。
· 应用范围
与ZJ型罗茨真空泵类似,可广泛应用于需要大抽速和中等真空(10-1~10-2Pa)的任何真空系统中,例如: 真空镀膜、真空焊接炉、真空热处理炉、大型空间模拟试验、灯管及灯泡制造、激光器制造、真空包装设备、汽车制造业、集中真空抽气系统、各类化工处理、真空脱汽 、真空除汽、真空脱水、真空冷冻干燥、真空蒸馏。
· 规格参数
备注:
1,抽气速率系指在配用推荐前级泵的条件下,罗茨真空泵的入口压力在 67 Pa~2.67 Pa 范围内所测得的**抽气速率。
2,极限压力系指在配用推荐前级泵的条件下,不带任何附加容器、泵口密闭不进气,经过充分抽气后用压缩式真空计在泵进气口处测得的稳定的空气分压力的*低值。
3,上表各性能是在配用推荐前级泵的条件下获得的,用户可根据不同情况,选用不同的前级真空泵,但其主要性能指标会有所变化。
· 性能曲线
