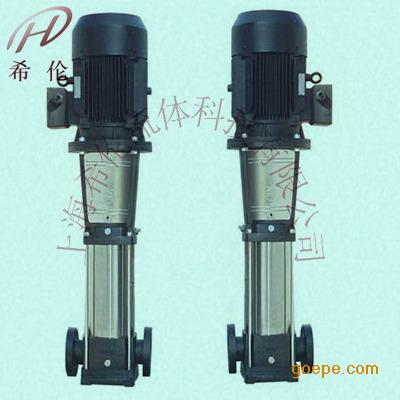

QDLF不锈钢立式多级泵

直接联系

上海希伦流体科技有限公司.

上海

产品规格型号

参考报价：

面议

关注度：

4089

产品介绍

一、QDLF不锈钢立式多级泵概述

轻型立式不锈钢多级离心泵是希伦公司研发人员根据目前市场需求，联合国内外泵行业专家，结合本公司多年的生产工艺，向市场推出的新型产品。该系列产品结构紧凑、外型美观、质量稳定可靠，可输送自来水到工业液体的各种不同介质，适用于不同温度、流量和压力范围,是广大新老客户值得信赖的产品。

二、QDLF不锈钢立式多级泵工作条件

冷热清洁的，非易燃易爆并不含有固体颗粒或纤维的液体；
液体温度：常温型号-15℃至+70℃，热水型号+70℃至+120℃；
环境温度：**+40℃；
*小入口压力：根据NPSH曲线+*小安全扬程量0.5米水头。

三、QDLF不锈钢立式多级泵典型应用
1、市政供水及增压
2、工业循环系统及加工系统
3、锅炉给水及冷凝液系统
4、环保水处理，渗透分析系统
5、农业灌溉及脱水
6、工业厂房清洗及各种清洗工作
7、（其他）许多专门用途

四、QDLF不锈钢立式多级泵性能曲线及性能表说明
1、所有曲线都基于3X380V，50Hz，电机在恒速2900r/min的测量值。电机为可变电压电机；
2、测量采用自由空气下20℃的水，运动粘度r=1mm2/s;公差参照IS02584附件B标准；
3、立式多级泵的使用参照加粗曲线的性能范围，以防止过热造成危险。

五、QDLF不锈钢立式多级泵型号意义

六、QDLF2不锈钢立式多级泵性能参数

型号	配用电机	Q	1	1.2	1.6	2	2.4	2.8	3.2	3.5
型号	(kw)	(m3/h)	1	1.2	1.6	2	2.4	2.8	3.2	3.5
QDL2-20	0.37	H (m)	18	17	16	15	13	12	10	8
QDL2-30	0.37		27	26	24	22	20	18	15	12
QDL2-40	0.55		36	35	33	30	26	24	20	16
QDL2-50	0.55		45	43	40	37	33	30	24	20
QDL2-60	0.75		53	52	50	45	40	36	30	24
QDL2-70	0.75		63	61	57	52	47	41	35	28
QDL2-90	1.1		80	78	73	67	61	54	45	37
QDL2-110	1.1		98	95	89	82	73	64	54	44
QDL2-130	1.5		116	114	106	98	89	78	65	52
QDL2-150	1.5		134	130	123	112	100	90	73	60
QDL2-180	2.2		161	157	148	136	121	108	91	76
QDL2-220	2.2		197	192	180	165	148	130	110	90
QDL2-260	3		232	228	214	198	179	158	130	110

七、QDLF4不锈钢立式多级泵性能表

型号	配用电机	Q	1.5	2	3	4	5	6	7	8
型号	(kw)	(m3/h)	1.5	2	3	4	5	6	7	8
QDL4-20	0.37	H (m)	19	18	17	15	13	10	8	6
QDL4-30	0.55		28	27	26	24	20	18	13	10
QDL4-40	0.75		38	36	34	32	27	24	19	13
QDL4-50	1.1		47	45	43	40	34	31	23	17
QDL4-60	1.1		56	54	52	48	41	37	28	20
QDL4-80/7	1.5		66	63	61	56	48	43	33	24
QDL4-80	1.5		74	72	70	64	55	50	38	27
QDL4-100	2.2		96	90	87	81	71	62	48	34
QDL4-120	2.2		114	108	104	95	85	75	58	41
QDL4-160/4	3		136	126	122	112	101	89	68	48
QDL4-160	3		152	144	140	129	115	101	78	55
QDL4-190	4		183	171	168	153	137	122	93	67
QDL4-220	4		211	200	192	178	160	138	108	79

八、QDLF8不锈钢立式多级泵性能表

型号	配用电机	Q	5	6	7	8	9	10	11	12
型号	(kw)	(m3/h)	5	6	7	8	9	10	11	12
QDL8-20	0.75	H (m)	21	20	19	18	17	16	15	14
QDL8-30	1.1		31	30	29	28	26	24	23	20
QDL8-40	1.5		41	40	39	37	35	32	30	27
QDL8-50	2.2		52	50	48	46	44	41	37	34
QDL8-60	2.2		62	60	58	55	53	49	45	41
QDL8-80	3		83	80	78	74	70	65	60	54
QDL8-100	4		104	100	97	92	88	80	75	68
QDL8-120	4		125	120	116	110	105	97	90	81
QDL8-140	5.5		146	140	136	129	123	113	105	95
QDL8-160	5.5		166	160	155	147	140	130	120	108
QDL8-180	7.5		187	180	175	166	158	146	135	122
QDL8-200	7.5		208	200	194	185	175	162	150	135

九、QDLF16不锈钢立式多级泵性能参数

型号	配用电机	Q	8	10	12	14	16	18	20	22
型号	(kw)	(m3/h)	8	10	12	14	16	18	20	22
QDL16-30/2	2.5	H (m)	28	27	26	25	23	21	19	17
QDL16-30	3		42	41	39	37	35	32	29	26
QDL16-40	4		56	54	52	50	47	44	38	34
QDL16-50	5.5		69	68	65	62	59	54	48	43
QDL16-60	5.5		83	81	78	75	70	64	58	52
QDL16-70	7.5		97	95	92	87	82	75	68	61
QDL16-80	7.5		111	108	105	100	94	86	77	70
QDL16-100	11		139	136	131	125	118	108	97	87
QDL16-120	11		167	163	157	150	141	129	116	105
QDL16-140	15		194	190	184	175	165	151	136	122
QDL16-160	15		222	217	210	200	189	173	155	140

十、QDLF32不锈钢立式多级泵性能参数

型号	配用电机	Q	16	20	24	28	32	36	40
型号	(kw)	(m3/h)	16	20	24	28	32	36	40
QDL32-10-1	1.5	H (m)	14	13	12	11	9	7	4
QDL32-10	2.2		18	17	15	14	13	11	8
QDL32-20-2	3		29	28	26	23	20	16	11
QDL32-20	4		36	34	32	29	27	23	18
QDL32-30-2	5.5		47	44	41	38	33	28	21
QDL32-30	5.5		54	51	48	44	40	35	27
QDL32-40-2	7.5		65	62	58	53	46	40	30
QDL32-40	7.5		72	69	65	59	53	47	37
QDL32-50-2	11		83	79	74	68	60	52	41
QDL32-50	11		90	86	81	74	67	59	47
QDL32-60-2	11		101	97	90	83	74	65	51
QDL32-60	11		108	104	97	90	81	72	57
QDL32-70-2	15		119	114	107	98	88	78	60
QDL32-70	15		126	121	113	105	95	85	67
QDL32-80-2	15		136	131	123	114	102	90	71
QDL32-80	15		144	138	130	120	109	97	77
QDL32-90-2	18.5		154	148	140	129	117	102	82
QDL32-90	18.5		162	156	147	136	124	109	88
QDL32-100-2	18.5		175	166	157	146	131	115	91
QDL32-100	18.5		182	173	164	152	138	122	98
QDL32-110-2	22		193	184	173	164	146	128	102
QDL32-110	22		200	191	180	168	153	135	109
QDL32-120-2	22		211	201	189	178	160	140	113
QDL32-120	22		218	208	196	184	167	147	120
QDL32-130-2	30		230	218	206	193	174	153	124
QCDL32-130	30		237	225	213	200	181	160	131
QDL32-140-2	30		247	235	222	210	189	165	135
QDL32-140	30		255	242	229	216	196	172	142
