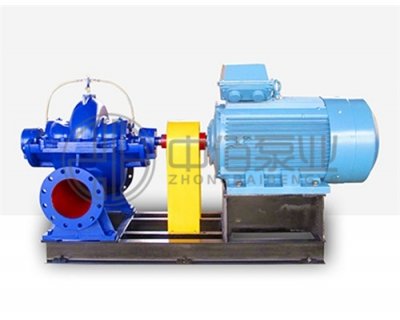

S、SH型单级双吸清水离心泵

直接联系

重庆中佰泵业有限责任公司

重庆

产品规格型号

参考报价：

面议

品牌：

中佰泵业

型号：

S、SH型单级双吸清水离心泵

关注度：

690

产品介绍

S、SH型单级双吸清水离心泵--产品概述

S型单级双吸清水离心泵结构紧凑、稳定性好。该型泵为泵壳中开结构，进出口均在泵体上，检修时只需吊出泵盖，转子部件便可移出进行检修作业，而不需拆卸管路，十分方便。

　　根据需要电动机可以在左端也可在右端，方便现场安装。结构上缩短转子部件轴向尺寸，轴的刚性更好，运行更稳定可靠。设有泵体密封环，而叶轮密封环为可选用两件。密封环磨损后可以更换，减少了运行维护费用。

S、SH型单级双吸清水离心泵--型号意义

S、SH型单级双吸清水离心泵--产品特点

　1、结构紧凑，整体刚性好，运行的稳定性高；

　　2、整体结构增强设计，壳体设计压力等级1.6MPa，进出口法兰压力等级2.5MPa，整体耐压能力2.5MPa。壳体*小壁厚25毫米，壳体中开面厚度60毫米；行业上其它企业生产的双吸泵一般壁厚在18左右，中开面的厚度在35左右。所以，同样参数的水泵，我公司的S泵要比其他企业的产品重三分之一；运行寿命可以提高一倍。

　　3、材料方面：我公司产品的壳体叶轮等都是HT250的铸铁牌号并采用树脂砂精密铸造；密封轴套为不锈钢材料；轴承材料全部选用进口品牌；密封的冲洗管为整体不锈钢材料，上面带有流量调节阀，可以随时调节密封的冲洗水量。而行业上其他厂家的泵壳体叶轮材料是HT200，采用普通粘土砂铸造，轴套为45#钢；密封冲洗管为普通钢管；

　　4、结构上，我公司的S型泵的设计结构与其他企业的产品完全不同：普通的双吸泵就是泵体、泵盖、叶轮、轴套、轴、及两侧的轴承体部件；我们的S泵在泵体泵盖间设计一个独立的零件：密封体；当泵长时间使用，密封腔体的磨损时，不需要更换泵体，只需要换密封体，降低运行成本。

　　5、泵轴采用高可靠性设计，强度等级增加一级。左右轴承体通用，减少了以后备品备件的订货种类，便于管理。而且，设计时，在两侧轴承体部位设有测温装置，可以随时监测泵轴承运行的温度。

　　6、效率高：我公司产品的叶轮及壳体的水力模型全部从国外引进，实际运行效率比其他同类产品高3-5%。很多用户实际使用后，都达到了很好的节能效果。

　　目前水泵行业上有很多企业生产双吸泵，但技术含量确有很大的不同；一般常使用的S型泵等都是六十年代的技术，结构落后，效率低，可靠性差；我公司的S型产品，是高起点的设计，无论是结构，材料配置，效率及运行的可靠性都是其它产品无法比拟的。

S、SH型单级双吸清水离心泵--结构、材质

　　
零件名称可供选择的材料(可另选)

　　轴45、2Cr13（不锈钢）

　　泵体、泵盖HT250、QT400-15(球墨铸铁)、ZG230-450

　　叶轮HT200、ZCuSn11(青铜)ZG1Cr18Ni9(不锈钢)

　　HT250、QT400-15、(球墨铸铁)

型号	流量Q ( m3/h)	扬程H (m)	转速n (r/min)	功率(KW)		效率η (%)	汽蚀余量(NPSH)r(m)
型号	流量Q ( m3/h)	扬程H (m)	转速n (r/min)	轴功率	电机功率	效率η (%)	汽蚀余量(NPSH)r(m)
100S90	80	90	2950	30.1	37	65	2.5
100S90A	72	75		23	30	64	2.5
150S100	160	100		59.8	75	73	3.5
150S78	160	78		45	55	73.5	3.5
150S78A	144	62		33.8	45	72	3.5
150S50	160	50		27.3	37	80	3.9
150S50A	144	40		20.9	30	75	3.9
150S50B	133	36		18.6	22	70	3.9
200S95	280	95		91.7	110	79.2	5.3
200S95A	270	75		73.5	90	75	5.3
200S63	280	63		58.3	75	82.7	5.8
200S63A	270	46		45.1	55	75	5.8
200S42	280	42		38.1	45	84.2	6
200S42A	270	36		33.1	37	80	6
250S65	485	65	1450	109	132	78.6	3
250S65A	468	54		89.4	110	77	3
250S39	485	39		61.5	75	83.6	3.2
250S39A	468	30.5		49.3	55	79	3.2
250S24	485	24		36.9	45	85.8	3.5
250S24A	414	20.3		27.6	37	83	3.5
250S14	485	14		21.5	30	85.8	3.8
250S14A	432	11		15.8	18.5	82	3.8
300S110	790	110		295.7	440	80	4
300S90	790	90		242.8	315	79.6	4
300S90A	756	78		217	280	74	4
300S90B	720	67		180	220	73	4
300S58	790	58		149.9	180	84.2	4.4
300S58A	720	49		118.6	160	81	4.4
300S58B	684	43		100	132	80	4.4
300S32	790	32		79.2	110	86.8	4.6
300S32A	720	26		60.7	75	84	4.6
300S19	790	19		47	55	86.8	5.2
300S19A	720	16		39.2	45	80	5.2
300S12	790	12		30.4	37	84.8	5.5
300S12A	684	10		3.9	30	78	5.5
350S125	1260	125		534	710	80.5	5.4
350S125A	1181	112		462	630	78	5.4
350S125B	1098	96		373	500	77	5.4
350S75	1260	75		303	355	85.2	5.8
350S75A	1170	65		247	280	84	5.8
350S75B	1080	55		197	220	82	5.8
350S44	1260	44		173	220	87.5	6.3
350S44A	1116	36		131	160	84	6.3
350S26	1260	26		102	132	87.5	6.7
350S26A	1116	21.5		78.8	90	83	6.7
350S16	1260	16		64.5	75	85.3	7.1
350S16A	1044	13.4		48.8	55	48	7.1
500S98	2020	95	970	678	800	79.5	4
500S98A	1872	83		540	630	78.5	4
500S98B	1746	74		452	560	78	4
500S59	2020	59		391	450	83	4.5
500S59A	1872	49		333	400	75	4.5
500S59B	1746	40		257	315	74	4.5
500S35	2020	35		219	280	88	4.8
500S35A	1746	27		151	220	85	4.8
500S22	2020	22		144.1	185	84	5.2
500S22A	1746	17		101	132	80	5.2
500S13	2020	13		86.2	110	83	5.7
600S75	3170	75		727	800	89	7.5
600S75A	2880	65		580	630	88	7.5
600S47	3170	47		465	560	88	7.5
600S32	3170	32		310	400	89	7.5
600S32A	2880	27		238	280	89	7.5
600S22	3170	22		223	280	85	7.5
600S22A	2880	18.2		168.5	200	84.5	7.5

S型单级双吸清水离心泵供抽送清水或物理化学性质类似于水的其它液体之用。被输送液体温度不得高于80℃。适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程。
