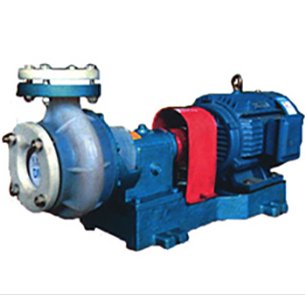

FSB 型氟合金离心泵
976
一、产品概述
FSB型泵是一种单级悬臂离心泵，该泵采用氟塑料、超高分子聚乙烯、增强聚丙烯材质一次性模压成型，设计合理、结构紧凑、性能可靠、实用性强、经济实惠、使用维修方便。适用于在 -20℃～+100℃ 条件下长期输送酸、碱、盐、氧化剂及其它腐蚀性清液的介质。采用特殊密封后，也可输送少量固体的腐蚀性介质。该泵采用WB2外装式机械密封，维修更换方便。
该泵为了适应客户的产品需求的多样性，泵体、叶轮、泵盖可采用氟塑料、超高分子聚乙烯（UHMWPE）、增强聚丙烯（FRPP）制造，满足工况条件下对产品的需求。
FSB-L型为托架式结构，特点是维修方便。
FSB型泵为直联式结构，特点是轻便、节能、经济。用户可根据本单位需要选型。
二、型号意义
三、结构示意图
四、泵的型号与性能参数
型号 | 流量 | 扬程 | 电机KW | 转速 | 进口mm | 出口mm |
25FSB-17 | 3 | 17 | 0.75 | 2900 | DN25 | DN20 |
25FSB-17 | 6 | 17 | 1.1 | 2900 | DN25 | DN20 |
25FSB-10 | 10 | 10 | 1.1 | 2900 | DN25 | DN20 |
40FSB-20 | 10 | 20 | 2.2 | 2900 | DN40 | DN32 |
40FSB-15 | 20 | 15 | 3 | 2900 | DN40 | DN32 |
40FSB-30 | 10 | 30 | 3 | 2900 | DN40 | DN32 |
40FSB-15 | 15 | 15 | 2.2 | 2900 | DN40 | DN32 |
50FSB-20(L) | 15 | 20 | 3 | 2900 | DN50 | DN32 |
50FSB-32(L) | 12.5 | 32 | 4 | 2900 | DN50 | DN32 |
50FSB-32(L) | 20 | 32 | 4 | 2900 | DN50 | DN32 |
50FSB-20(L) | 12.5 | 20 | 3 | 2900 | DN50 | DN32 |
50FSB-15(L) | 20 | 15 | 3 | 2900 | DN50 | DN32 |
65FSB-20(L) | 20 | 20 | 4 | 2900 | DN65 | DN40 |
65FSB-30(L) | 25 | 30 | 5.5 | 2900 | DN65 | DN40 |
65FSB-20(L) | 30 | 20 | 5.5 | 2900 | DN65 | DN40 |
65FSB-32(L) | 30 | 32 | 7.5 | 2900 | DN65 | DN40 |
80FSB-30(L) | 50 | 30 | 7.5 | 2900 | DN80 | DN65 |
80FSB-20(L) | 50 | 20 | 5.5 | 2900 | DN80 | DN65 |
100FSB-32(L) | 100 | 32 | 18.5 | 2900 | DN100 | DN65 |
100FSB-20(L) | 100 | 20 | 15 | 2900 | DN100 | DN65 |
100FSB-32(L) | 60 | 32 | 15 | 2900 | DN100 | DN65 |
