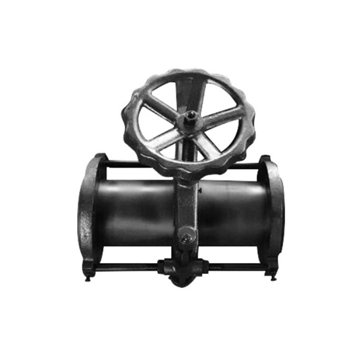

一、手动奥衬管夹阀(GJ41X-6L)主要结构型式：

本阀门由阀体、橡胶管套、大小阀杆、压板、拉杆、托架、手轮等零件组成。

二、手动奥衬管夹阀(GJ41X-6L)工作原理

当顺针时转动手轮时，使大小阀杆同时转动来带动上下压板以压缩橡胶管套从而进行关闭，反之即行开启。这样压板在拉杆之间上下往复运动来完成阀门开闭工作。

三、手动奥衬管夹阀(GJ41X-6L)注意事项

因橡胶管套承压力小，所以在开闭时，操作人员旋转手轮时只要感到适量抵触，均达到开闭极点。切勿尽力及多人辅助，禁用其他开具开闭。
