OSA69系列西德式先导膜片电磁阀
直接联系
上海沃萨电磁阀有限公司
上海
面议
沃萨

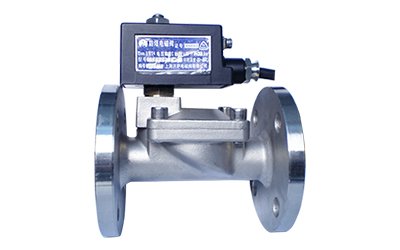

OSA69系列西德式先导膜片电磁阀
647
性能特点
原装膜片、超长寿命、先导结构、耐压性好、动作可靠、性能温度、常开常闭、形式多样、锻造阀体、外观精美。
应用范围
石油、化工、造船、军品、电力、钢铁、消防喷淋、电镀涂装、燃气燃油、环保设备、吹灰除尘、分析测量仪器、包装机械、纺织印染、暖通空调、清洗设备、园林喷灌、食品工业等控制系统。
功能选项
代号 | 功能名称 | 功能说明 |
K | 常开型 | 通电阀关、断电阀开 |
E | 防爆型 | 防爆等级：ExmI/IIT4 |
A | 德国线圈 | 选配德国品牌线圈 |
T | 带定时器 | 可以设定开、关间隔时间 |
技术参数
公称通径 | DN10~50 |
原理结构 | 先导膜片式 |
阀体材质 | 黄铜、SS316 |
密封材料 | NBR、FKM、EPDM |
环境温度 | -10℃~+60℃（防爆型-20℃~+50℃） |
流体温度 | C2组：-10℃~80℃，C3组：-10℃~120℃ |
适用流体 | 气体、液体 |
流体粘度 | ≤22mm²/S |
连接方式 | 内螺纹（国标或NPT）、法兰 |
安装方式 | 水平安装，线圈向上（其它方式可定制） |
防护等级 | IP65 |
电气参数
电源电压 | 220V 110V AC 50/60Hz； 24V 12V DC |
额定功率 | 常闭型：AC：22VA，DC：13W |
常开型：AC：33VA，DC：32W | |
防爆型：AC：20VA，DC：20W | |
电压公差 | ±10% |
电气连接 | 普通型：标准接线盒；防爆型：M14×1.5，1.5M导线 |
以上为启动后平稳工作时功率，防爆型常开常闭功率相同。 | |
压力参数
*低压差 | 0.5bar |
类别形式 | **工作压力 |
普通常闭 | 气、水液：16bar，油：10bar |
防爆常闭 | 气、水液：10bar，油：8bar |
常开型 | 气、水液：8bar， 油：7bar |
