KL-MT62Y
面议
KL-MT62Y
2689
--

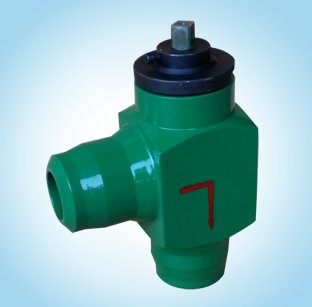

产品名称:KL-MT62Y焊接式磨轮调节阀
产品类型:调节阀系列
加工定制 | 是 | 品牌 | 科良 | 型号 | KL-MT62Y |
材质 | 锻钢 | 连接形式 | 焊接 | 公称通径 | 25~65(mm) |
适用介质 | 水 | 压力环境 | 高压 | 工作温度 | 常温 |
流动方向 | 单向 | 驱动方式 | 手动 | 零部件及配件 | 阀体 |
产品介绍:
焊接式磨轮调节阀 KL-MT61Y中的KT型快速调控阀(以下简称调控阀),是一种专门针对油田高压注水而精心设计和制造的新型阀门。设计时参考了国家明确推荐的带陶瓷片密封副水龙头的结构型式,并经合理的优化和改进,巧妙地利用了高压流量的作用力,达到了良好的使用效果。该调控阀投放市场后,经现场长期的使用表明其具有结构简单、操作快速方便、调节流量线性好、使用寿命长等显著的优点,完全能够满足油田高压注水特殊工况(水质差、流速快、易结垢)的要求,并能大大地减轻现场操作人员的劳动强度,故深受油田用户的欢迎。
该调控阀的关键部件是一对各带有两个斜孔的圆盘形阀片,其中一个阀片是固定的,另一个阀片与阀杆、手柄连接可以相对转动。当阀门完全关闭时,静阀片和动阀片上的斜孔正处于互相错开的位置,而随着手柄的转动,静、动阀片之间就形成了能圆缺变化的两支月牙形流道,以此通过改变介质的流通截面积来调节流量。阀门从关闭至全开的整个调节过程,只需手柄旋转90°角度(即四分之一圈)即可实现。在调控过程中,一对阀片的工作密封面始终紧贴在一起,操作起来轻松快捷,绝不会引起振动和发出噪音。每当阀门开闭一次,还能将残留在工作密封面上的污垢、带状物、泥砂、长纤维等杂质彻底地清除一次,避免了杂质进入两工作密封面之间而损伤密封面。
一、 概述
KT型快速调控阀(以下简称调控阀),是一种专门针对油田高压注水而精心设计和制造的新型阀门。设计时参考了国家明确推荐的带陶瓷片密封副水龙头的结构型式,并经合理的优化和改进,巧妙地利用了高压流量的作用力,达到了良好的使用效果。
该调控阀的关键部件是一对各带有两个斜孔的圆盘形阀片,其中一个阀片是固定的,另一个阀片与阀杆、手柄连接可以相对转动。当阀门完全关闭时,静阀片和动阀片上的斜孔正处于互相错开的位置,而随着手柄的转动,静、动阀片之间就形成了能圆缺变化的两支月牙形流道,以此通过改变介质的流通截面积来调节流量。阀门从关闭至全开的整个调节过程,只需手柄旋转90°角度(即四分之一圈)即可实现。在调控过程中,一对阀片的工作密封面始终紧贴在一起,操作起来轻松快捷,绝不会引起振动和发出噪音。每当阀门开闭一次,还能将残留在工作密封面上的污垢、带状物、泥砂、长纤维等杂质彻底地清除一次,避免了杂质进入两工作密封面之间而损伤密封面。
该调控阀投放市场后,经现场长期的使用表明其具有结构简单、操作快速方便、调节流量线性好、使用寿命长等显著的优点,完全能够满足油田高压注水特殊工况(水质差、流速快、易结垢)的要求,并能大大地减轻现场操作人员的劳动强度,故深受油田用户的欢迎。
二、用途
调控阀主要用于油田高压注水管道上的流量调节和截止,同时也可用于其它工业领域。
三、主要技术参数:
a) 公称通径:DN 25mm~65mm;
b) 公称压力:PN 4MPa~42MPa;
c) 适用介质:油、水、污水;
d) 介质温度:-20°C~+120°C;
e) 驱动方式:手动。
